定義

GO2cam 提供了建立特定成型刀具和成型刀片的功能,作為組件 (*.SYM 檔案格式)。

建立它們的命令可在環境「成型刀具/刀具庫」中存取。

成型刀具


表格鑿

表格插入


成形螺紋刀片


旋風式螺紋刀的成型刀片

建立規則

建立方法是定義元素的 2D 截面 ,可以在 GO2cam 中繪製或從 CAD 軟體導入。 下面描述的方法對於所有刀具和刀架都是相同的。

選單 線架構 收集建立幾何輪廓所需的 2D 命令。 輪廓必須遵循精確的規則:

  • 工作平面的原點是所建立元素的引導點,

  • 對於旋轉形狀,必須僅在 X+ 側繪製,並且不要在旋轉軸上閉合幾何圖形,

  • 對於透過拉伸建立的形狀,形狀必須完全閉合。

特定刀架

特定插入

完整流程

建立流程對於所有類型的成型刀具和成型刀片都是相同的。 組件可以透過在特定環境中直接設計形狀或從成品工件中提取形狀來建立。

以下,兩個影片演示了建立用於在車床上加工溝槽的成型刀片。

▶️ 觀看關於成型刀片設計的影片。

Form Tool - Process Creation.png
成型刀具 - 流程建立

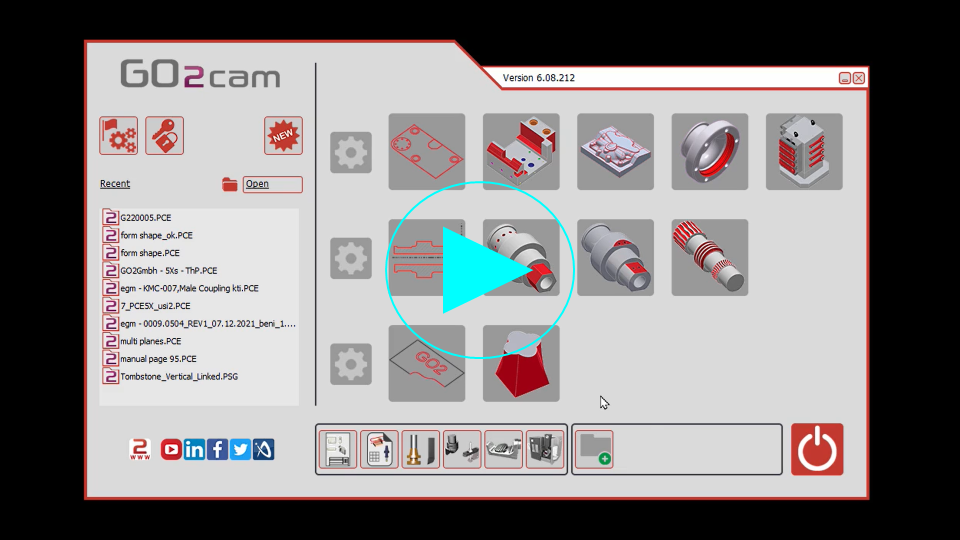

▶️ 觀看關於從工件 CAD 模型恢復形狀的影片。

Form Tool - From Workpiece.png
成型刀具 - 從工件

流程 適用於走心式加工工具

在專用於組件建立的環境中:新功能, 走心式加工工具 可在建立選單下存取。

建立走心式加工成型刀具的整個流程現在是一個精靈,建立步驟一個接一個,使其更加無縫。

  • 導入實體零件

  • 若要啟動精靈,只需按一下 GO 按鈕。

  • 定義參考 0;刀架設定的軸相對於機器(規則:X 軸應指向遠離加工方向)

  • 定義參考 1 的軸,用於插入引導點。 (規則:X 軸應與刀柄方向一致)。

  • 選擇插入面以定義其輪廓,並定義插入的厚度值。 輪廓會根據給定的厚度值自動從插入中減去,並重新定義為插入刀具。

  • 提示使用者將檔案資訊儲存為 .OUF 格式,儲存在表單目錄中。

  • 刀具會自動產生並準備好使用。

已自動建立四個檔案:

  1. 刀具檔案:XX.T09

  2. XML 檔案:XX.OUF

  3. 附件檔案:XX.A64

  4. 組件檔案:XX.sym

▶️ 觀看關於新流程的影片。

Help  - Tooling - Swiss machine form tool-20250219-111833.png
