簡介
此頁面說明如何建立單個車削刀架。
|
|
|
使用交互式軸系統，工具、符號、機器等的建立過程變得更加流暢。
|
|
建立車削刀架
範例是為左側刀片刀架完成的。您將在章節中找到右側和左側刀片刀架之間的區別 “右側或左側刀片刀架的刀架之間的區別” 以下。
|
在首頁中選擇“夾持裝置/刀架”模組。
|
|
|
點擊 GO 按鈕 |
|
|

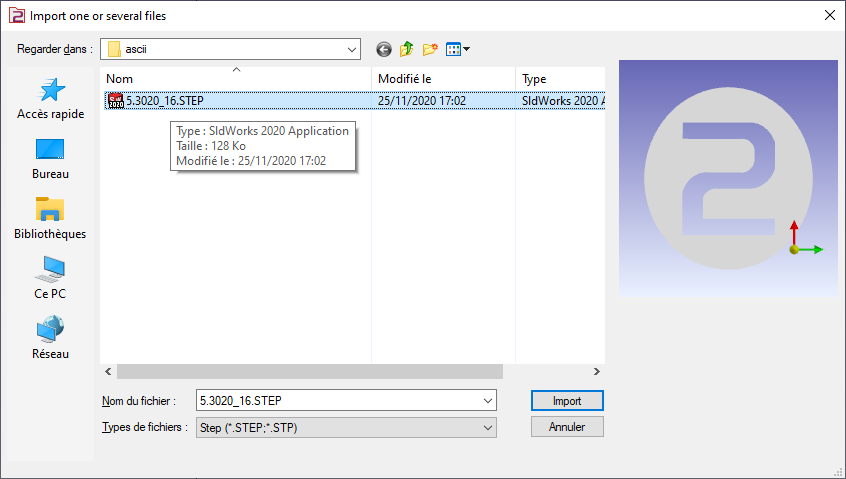

選擇要導入的文件 |
|
|
選擇要應用於實體的導入選項。 點擊“應用”
也可以通過激活 線框導入 選項從實體 CAD 文件導入軸系統。 此功能對於通過從 Sandvik 或 Iscar 等資料庫導入 STEP 文件來建立刀架特別有用。它允許恢復用於定位刀片的軸系統，如右側圖像中的車削刀具所示。 |
|
|
|
|
點擊“建立”選項卡，然後點擊“刀架”選單 |
|
|
點擊命令以建立軸系統 |
|
|
選擇刀具以定義軸系統的位置 |
|
|

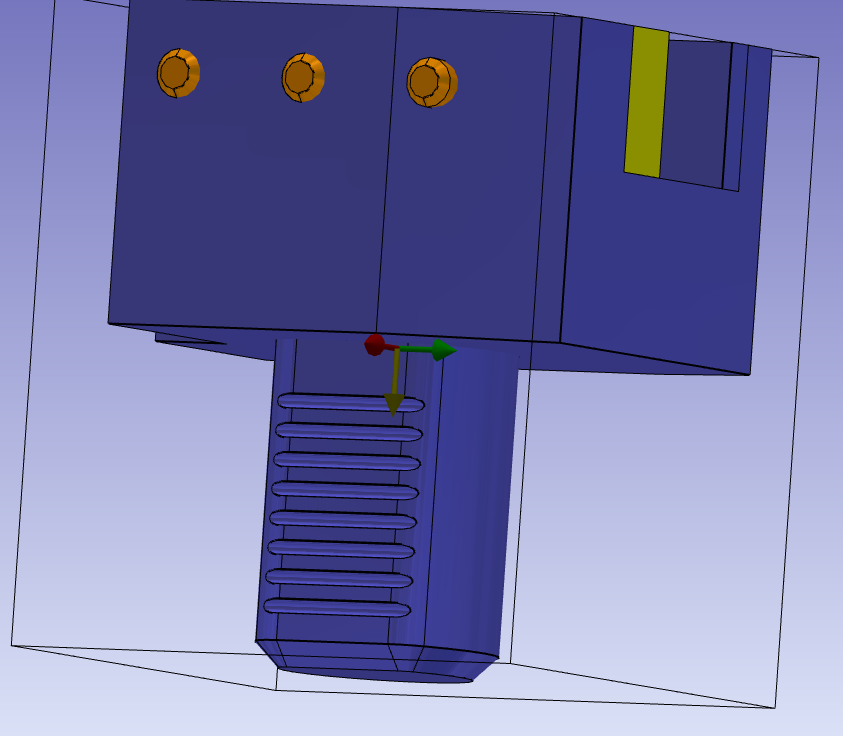

選擇面以定向 Z 和 X 軸，並指向以定義軸系統。 軸系統 0 參考定義將安裝在先前元素上的點。 先前的元素可以是刀具支撐或另一個刀架部件。 可以通過按 CTRL + SHIFT 然後點擊弧邊來選擇圓的中心。 檢查“更改方向”命令以更改 Z 方向。 |
|
|
執行相同的命令以建立軸系統 1。這將是刀具或下一個元素的安裝位置。 但是，對於 Z 方向的更改，請點擊插入軸的選擇，然後選擇紅色箭頭所示的線。然後使用原點命令圖示的選擇將軸放置在正確的點。 |
|
|

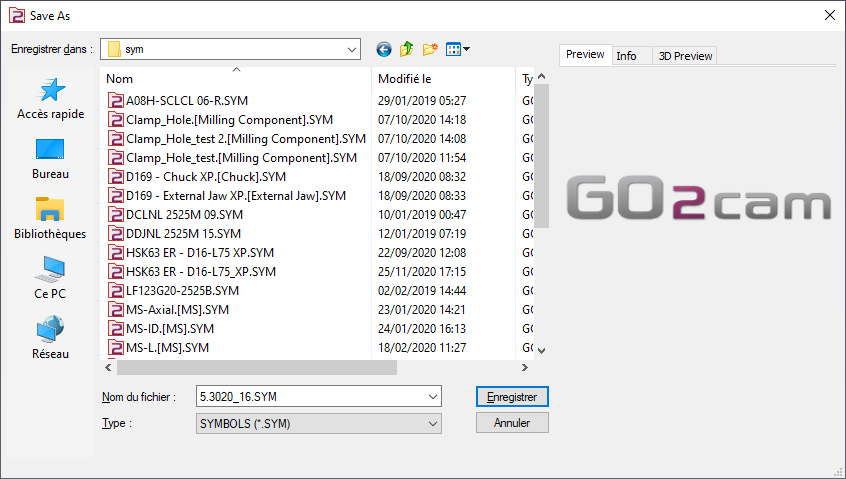

將文件保存在使用者符號資料夾中，以便在 GO2cam 中使用。 |
|
右側或左側刀片刀架的刀架之間的區別
區別僅在於軸系統 1 的位置。
|

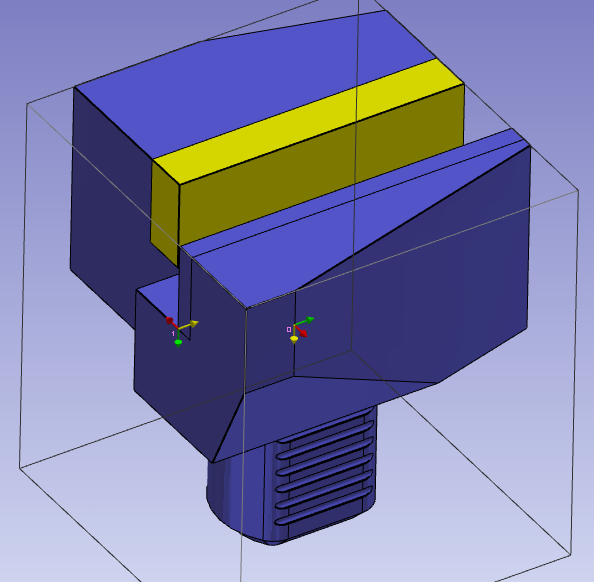

左側刀片刀架的刀架 |
|
|

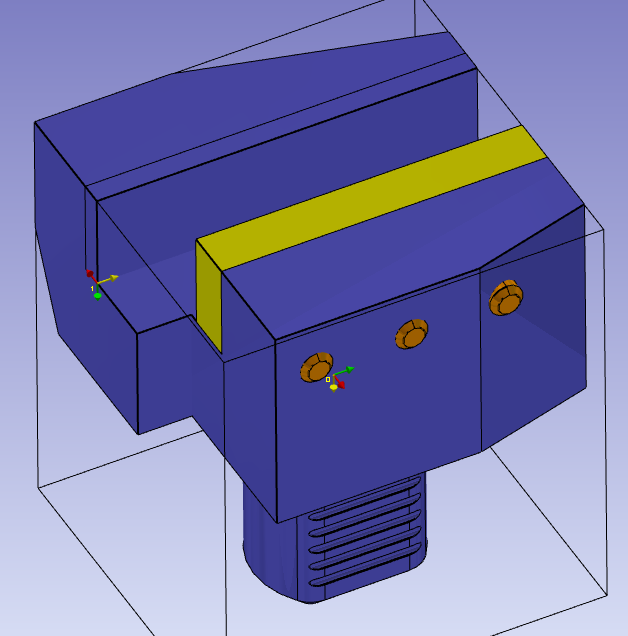

右側刀片刀架的刀架 |
|
關鍵點
-

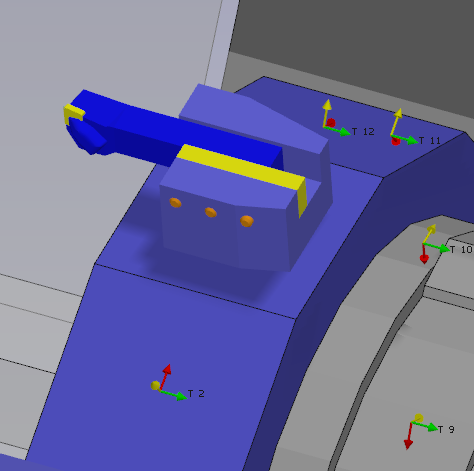

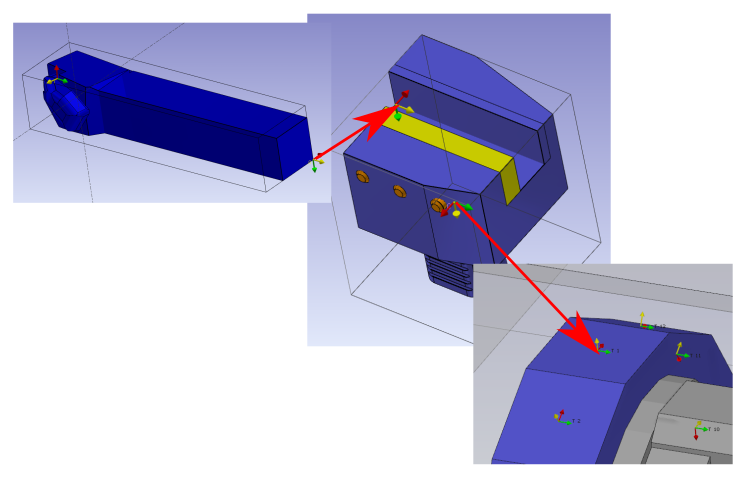

軸系統 0 是安裝在轉塔或刀架上的點。軸系統 0 與另一個刀架的系統軸一致。
-
如果刀架安裝在機器的刀具支撐上，則軸系統 0 相對於刀具支撐是對稱的。
-
軸系統 1 是下一個實體將被安裝的點。它與下一個元素的軸系統一致。
|
|
