問題

如何在模擬過程中檢查 機械加工座標 ？

解決方案

在模擬對話框中，同名按鈕會顯示 座標 。

問題

如何 反轉輪廓的方向 在選擇機械加工幾何圖形時？

解決方案

一旦定義了用於機械加工的一個或多個輪廓，您可以通過選擇白色游標圖示（在銑削和線切割中稱為“ 資訊 ”，在車削中稱為“ 輪廓啟動 ”）來反轉它。

然後 點擊輪廓 本身或輪廓 標籤 . 這將反轉選定的輪廓。

或者，如果您想一次反轉多個選定的輪廓：

然後 右鍵點擊 在背景中，然後選擇 全部反轉 . 這將反轉所有選定的輪廓，而無需逐個點擊它們。

有關輪廓反轉的更多資訊， 點擊這裡！ （銑削）或 這裡！ （車削）

問題

How to manipulate approach and return points to generate specific tool motion?

解決方案

無論是車削還是銑削，每個循環的幾何圖形選擇階段都包含命令。

進刀點為紅色，退刀點為黃色。

要新增進刀點或退刀點，只需點擊命令即可。

點擊程式視窗上的所需位置以定義每個點，從而生成刀具路徑。

雙擊任何點以刪除它們，或點擊一個點以使用指標移動它，然後再次點擊以驗證其新位置。

問題

如何只選擇 圓 具有 相同直徑 ?

解決方案

對於多重選擇，您可以點擊所需的圓圈，或通過視窗進行選擇。

但對於相同直徑，過程有所不同：首先 點擊白色游標圖示 （稱為資訊），然後 點擊其中一個圓圈 ，所有具有相同直徑的圓圈都會自動被選中！

問題

如何編程一個 相交的刀具路徑 本身，而無需收回刀具？

解決方案

如果您逐個點擊元素或遵循標準的輪廓建立方式，則這是無法實現的！

解決方案是在建立輪廓時使用“ 連續 ”類型。

問題

是否可以自動參考策略 刀具和餘量參數 用於挖槽再加工？

解決方案

在模擬對話框中，同名按鈕會顯示 精靈 可用於自動獲取這些參考。

計算挖槽循環後，在選擇幾何圖形之前，選擇用於再加工循環（例如挖槽再加工）的策略和刀具。

在幾何圖形選擇中，點擊精靈圖示，然後選擇挖槽循環。

參考直徑和餘量會由 GO2cam 在參考循環中自動讀取，並應用於再加工循環。

問題

如何 手動 定義一個 鑄造毛坯 ?

解決方案

如果您想在 GO2cam 中使用獨立的毛坯來加工零件，您可以通過建立一個單獨的實體來實現。

例如，您可以使用二維幾何函數從實體中提取邊緣，使用二維函數後處理形狀，然後將最終形狀擠壓成實體模型。

1. 首先，將您要編輯的模型載入 GO2cam，並像往常一樣設定支撐面、素材和原點。

最初，素材的尺寸並不重要。

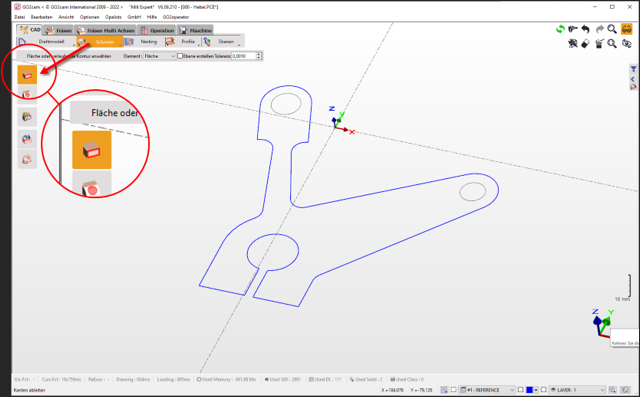

2. 您可以使用邊緣提取命令提取模型的外邊緣，然後根據需要簡化它們，例如，為所需的尺寸建立偏移輪廓……

3. 使用實體擠壓命令，您現在可以擠壓輪廓以生成三維實體。

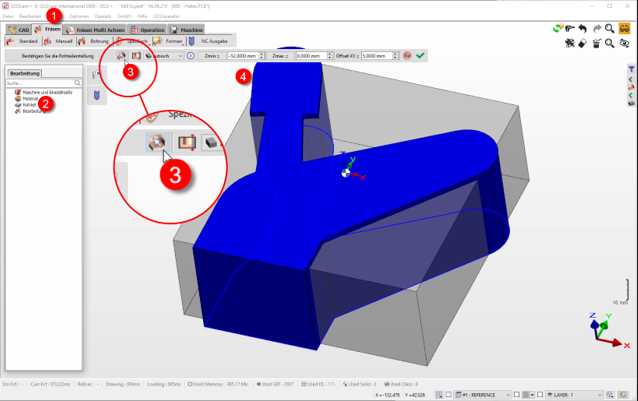

4. 您現在可以根據以下步驟將新生成的實體定義為素材：

切換到「銑削」標籤頁 (1)。

雙擊加工歷程樹中的「素材」(2)

在命令列中，選擇命令「從實體建立素材」(3) 並選擇實體 (4)

系統將提示您「保留實體歷史記錄？」。建議選擇是，因為這樣可以在對線框進行任何修改時自動更新實體。

現有的立方體素材將自動替換為三維素材。

您可以非常清楚地看到，GO2cam 計算刀具路徑時會考慮現有素材的形狀，從而避免空氣加工。

問題

What is Stock Compacting?

解決方案

目的是僅計算來自先前操作的最新素材結果以壓縮素材。但是，由於演變的素材未更新，因此單循環更新可能不正確。

問題

How can I define a cycle or part symmetry to mirror the toolpath of specific cycles or a whole component?

解決方案

GO2cam 提供了刀具路徑或整個組件對稱性的各種選項。下面，我們將介紹不同的選項和可能性。

1/循環對稱

如果您已經在 GO2cam 中編程了刀具路徑，然後需要在相同的素材上鏡像循環，那麼您可以簡單地執行循環的對稱性。NC 輸出以子程序的形式生成，這樣 PP 就得到了支援，並且在數學上是可能的。

右鍵點擊您要建立對稱的循環，然後選擇 操作複製 .

在 SPG 標籤頁上，選擇 對稱 .

然後您可以通過點擊 軸 按鈕並選擇原點軸作為參考或任何其他線或邊緣來定義軸。

或者您可以手動輸入軸的 XYZ 座標和角度。

最後，您需要點擊將放置 SPG 呼叫的循環。在本例中，它是需要刀具路徑對稱性的相同循環。

如圖所示，執行刀具路徑對稱加工。

多個循環對稱

也可以一次選擇多個循環，然後複製它們。

上述程序保持不變。

分別為每個循環插入 SPG 呼叫以避免換刀。

2/零件對稱

如果您也需要將完全編程的組件作為對稱版本，GO2cam 提供了建立整個組件（包括刀具路徑）對稱性的選項。然後，您還可以決定刀具路徑方向是否應 反轉 或 鏡像 .

在模擬對話框中，同名按鈕會顯示 零件對稱 命令會建立一個包含對稱實體及其刀具路徑的單獨檔案。

The video below shows you the steps to create a part symmetry of a machined solid:

問題

How can we change tools during an operation ?

解決方案

在 GO2cam 中，您可以更改刀具 在加工循環期間 ！更改可以是 手動 或 自動（換刀器） . 此命令在加工操作非常長時非常有用：例如 立式車削 大型零件或 三軸加工 硬質材料，刀具磨損迅速，需要在操作過程中更換刀具。通過以下方式訪問它：

1. 右鍵點擊循環>刀具路徑技術> 刀具壽命

2. 右鍵點擊策略> 刀具壽命



您可以觀看關於刀具壽命管理的視頻：

問題

I just modified my vice, but it hasn't changed on my project, why?

解決方案

任何修改後，都必須更新虎鉗、刀架或夾頭等符號。

为此，请返回项目，然后返回 編輯>數據庫>符號更新。 这将考虑对符号所做的所有最新更改。

問題

How can I group the machining cycles?

解決方案

右鍵點擊 加工歷程樹 前往 刀具夾>按刀具建立刀具夾 或 刀具夾>按平面建立刀具夾 . 這將建立一個包含按刀具或按平面組織的加工循環的刀具夾。
