定義

更換刀具的能力 在加工循環期間 ！變更可以是手動或自動（換刀器）。當加工操作非常長時，此命令非常有用：加工硬材料、立式車削...

(blue star) 您可以在頁面底部觀看影片： 點擊此處

訪問命令

訪問僅在加工樹中完成。

有 2 種方式。

設置

  • 動作：

    • 手冊 ：刀具縮回、停止機器，然後手動更換刀具或刀片，重新啟動加工

    • 姊妹刀具 ：刀具縮回、自動更換刀具、重新啟動加工

  • 定義用於計算的刀具持續時間

  • 公差能夠根據現有的進刀/退刀點來提升引導位置

  • 引導可以是直接的，帶圓弧，帶圓弧+長度

  • 進刀和退刀點的設置

刀具表：右鍵點擊 在 背景 以訪問選項

  • 新增刀具 自動或手動

  • 刀具數量

顯示

驗證後，會顯示一些圖示以通知刀具的變更：

  • 在加工樹中，在策略圖示中

  • 在刀具路徑中

  • 對於 MTE 使用者，在甘特圖中

(blue star) 您可以觀看有關刀具壽命管理的影片：

Tool Life Management (Sister Tools).png

在 MTE 中應用的其他規則

  • 自動安裝是根據姊妹刀具的建立完成的

  • 每個重複的刀具都是獨立的，並且可以有不同的刀把、自己的設置等。

  • 在車削中，刀具在同一刀塔上重複

  • 快閃刀具已管理！

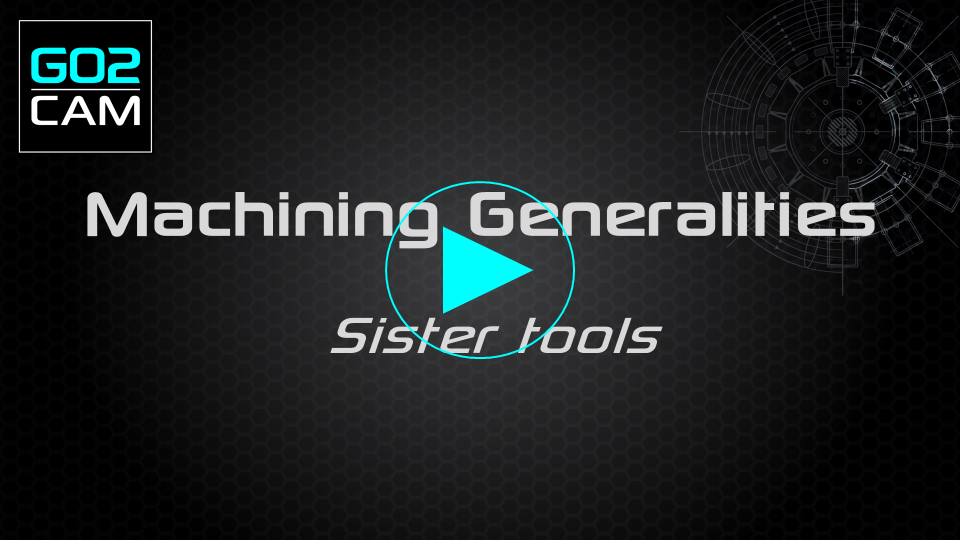

這是另一個顯示 姊妹刀具 功能在銑床上，展示了 刀具的自動安裝 在機床環境中 ( MTE ).

Sisters Tools automounting.png
