How to machine holes from 2 sides? |
|
|
GO2cam 中可以使用兩種方法來加工孔：
我們將在下面描述這兩種方法 |
|
|
1. 自動
在此方法中，第一步是執行孔識別。 因此，在設計標籤中，選擇實體>特徵。然後選擇孔識別命令來啟動該功能。
例如，我們將重點放在右側圖像中的單個孔上，長度為 90 毫米。 在 形狀修改 中，輸入要 一半的長度值 孔的長度 (45mm) 並點擊 切割 . 您可能會看到一個對話框提示您「切割相同的孔」，如果您想對其他類似的孔執行相同的操作，您可以選擇是，但在此範例中我們選擇否。 孔的拓撲結構被切割成 2 個元素 . 我們現在可以移動到 Technos 索引標籤並像往常一樣應用標準孔。 最後在銑削索引標籤中，選擇孔/特徵 > 自動。 2 個獨立平面 孔的產生和計算完成後，鑽孔將從頂部中間位置進行第一次鑽孔，第二次從底部進行。 |
|
|
2. 手動 在此方法中，我們可以直接通過「孔/特徵」>「手動孔」來定義手動孔。 對於幾何圖形，選擇所需的孔（通常孔會自動識別）
選擇刀具，在鑽孔策略中設定： 高度/參考 ：毛坯 深度/參考 : 手動/實體 深度 : 到所需的長度(在本例中，它將是45毫米的一半) 並計算。 要加工另一面 ，我們首先需要在該面的孔上建立一個平面。最簡單的方法是右鍵點擊背面，然後選擇「曲面上的平面」。
接下來，為了能夠從這一面識別孔實體，我們必須提取孔的邊緣。這將有助於幾何圖形的選擇。
最後，應用與初始面相同的刀具和策略的手動孔循環。對於幾何圖形，我們必須選擇提取的圓形邊緣（您可以隱藏實體以方便選擇）。
|
|
|
|
|
|
How to assign a user hole to a shape for multi-stages holes machining? |
||
|

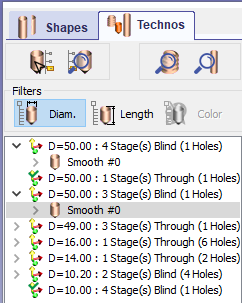

在孔辨認步驟中，選取所需的孔（例如，我們將選擇一個三階段孔）後，我們有 兩個 可能性將使用者孔分配給選取的項目。 |
|
|
|

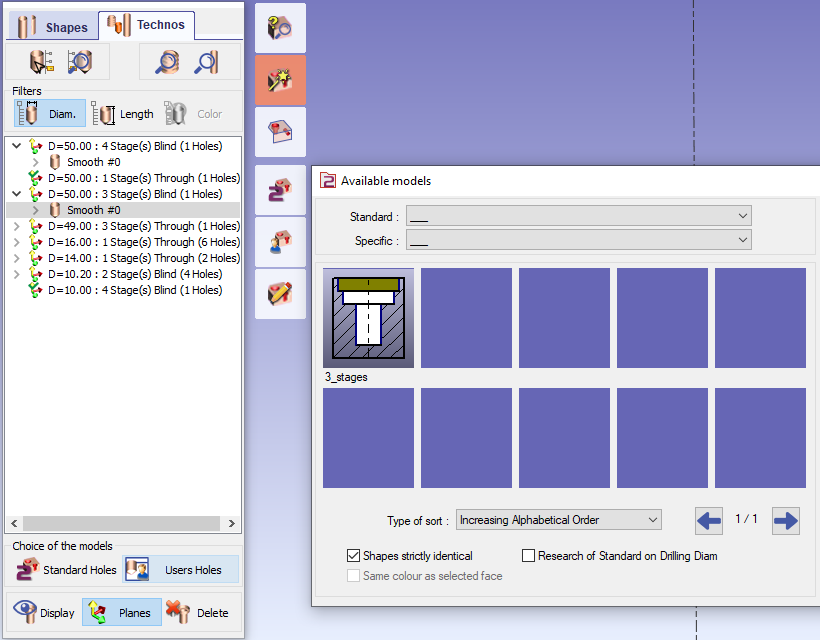

1/ 如果 使用者孔 模板 已存在 ，我們只需點擊 使用者孔
。隨即開啟可用相容模型列表；GO2cam 掃描所有不同的資料庫以提供列表。
如果只有一個模型相容，您可以自動套用它，而無需打開表格！為此，在 軟體規劃 ，在 孔 區段中，在「實體上的自動辨識」模型下，請務必選擇「 自動應用如果有一個可用的Model ' |
|
|
|
2/ 如果 使用者孔 模板是 不可用 ，我們可以右鍵點擊所需的孔，然後選擇' 建立模型 '. 此功能允許建立模型的基礎：
如果您在沒有匹配模板的情況下點擊使用者孔，系統將彈出一個對話框，您可以在其中直接選擇 建立模型 .

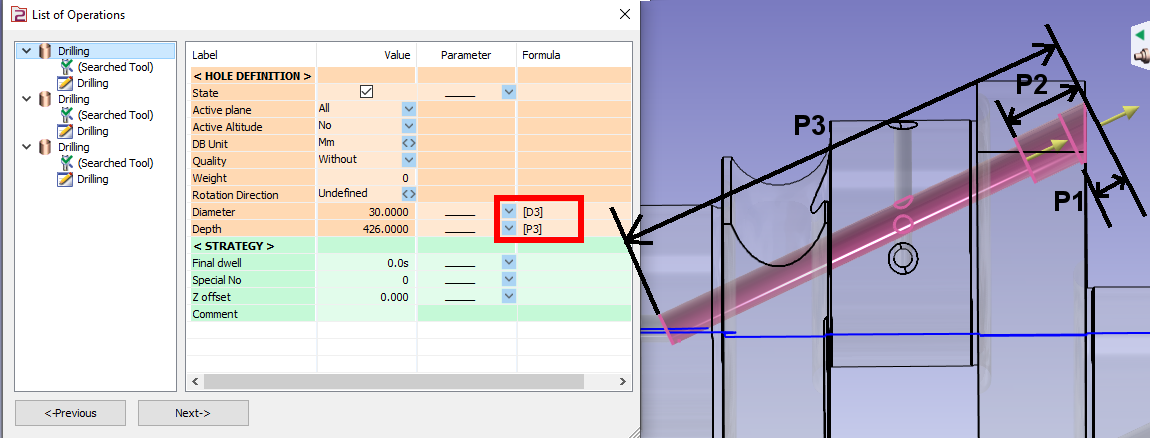

對於 3D工法上的深度 在這個點上，我們無法取用循環參數： 開始加工 and 深度 are 自動設置 according to the type of operation! 例如：
關於 操作清單 ，它們從較小的直徑到較大的直徑排列。(D3>D2>D1) 我們可以點擊下一步，最後命名並保存模型，之後它將應用於 Techno 索引標籤中所選的孔。 |
|
|
|
如何編程一個 頂 和 回 底部擴孔曲線? |
|
|

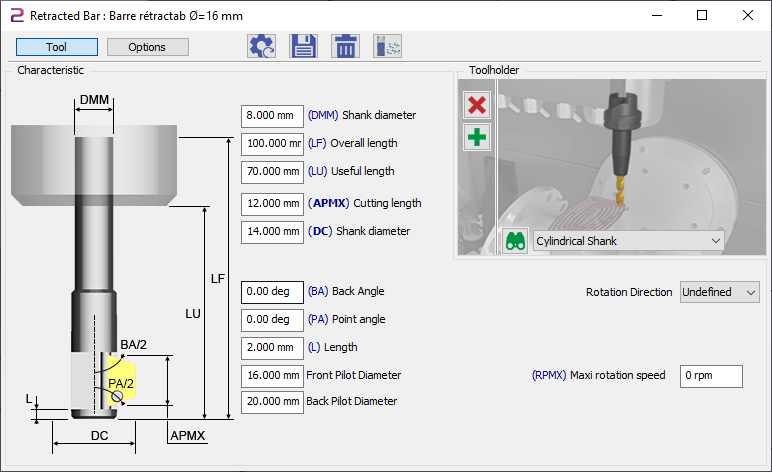

如果兩個頂部和背部沉頭孔直徑相同，則可以使用 相同的刀具 和一個 單循環模式 ! |
|
要執行沉頭孔操作，您必須勾選 是 到 ' 切入前加工這頂部 參數，此選項允許您修改深度/參考和深度參數欄位。
|
|
Then we focus on how to set references: 海拔和深度
|
|
最後，我們已定義 背面安全距離和加工結束處退回 為保護刀具和已加工曲面。 |
|
|
你的回合！ |
|
|
檔案： U.PCE零件 |
|
|
開啟
‘U.PCE零件’
兩個沉頭孔直徑相同（14毫米），頂面深4毫米，背面深6毫米。 |
|
|
切換到
銑床加工
.
|
|
最終結果必須與右方相同 |
|
|
