循環： 背孔加工，插補

定義

必須定義三個主要參考點：

  • 頂面高度

  • 背面高度

  • 背孔加工深度

也可以在頂面編程與背面相同的加工（沉頭孔或鉸孔）。

在此情況下，需要第四個選項。

一般情況

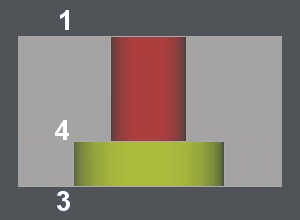

讓我們用以下例子來說明這些選項：背面上的沉頭孔操作。

1: 高度/參考

加工的起始高度：

  • 實體：實體、孔或圓的高度

  • 素材：無論素材形狀如何，都安全

2：深度/參考不可用

3：背面高度/參考

背面的高度：

  • 實體：實體、孔或圓的值

  • 素材：無論素材形狀如何，都安全

4：背面深度/參考：

  • 實體：圓的高度或在孔中讀取的值

  • 素材：無論素材形狀如何，都安全

  • 手動/實體：輸入值 背面深度 ，它將相對於實體值

  • 手動/素材：輸入值 背面深度 ，它將相對於素材

此部分僅適用於 背孔加工 。

背孔加工的特殊情況

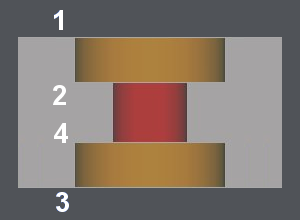

讓我們用以下例子來說明這些選項：背面上的沉頭孔操作，以及頂面上的相同操作。

首先設定選項 切入前加工頂部 為 是

1: 高度/參考

加工的起始高度：

  • 素材：無論素材形狀如何，都安全

  • 實體：實體、孔或圓的值

2：深度/參考

  • 實體：元素中包含的值，適用於孔，如果元素是圓則不可用

  • 素材：素材的值，很少見。

  • 手動/實體：輸入值 背面深度 ，它將相對於實體位置。

  • 手動/素材：輸入值 背面深度 ，它將相對於素材值。

3：背面高度/參考

背面的高度：

  • 實體：實體、孔或圓的值

  • 素材：無論素材形狀如何，都安全

4：背面深度/參考：

  • 實體：圓的高度或在孔中讀取的值

  • 素材：無論素材形狀如何，都安全

  • 手動/實體：輸入值 背面深度 ，它將相對於實體

  • 手動/素材：輸入值 背面深度 ，它將相對於素材

Final Dwell

加工結束時的延遲（以秒為單位）。
