简介

此菜单用于配置机床环境以启用机械加工模拟。
对于机械加工操作，用户需要首先定义刀具和夹具。

点击“刀具”菜单时，将提示用户设置刀具。

刀具树显示机械加工过程中所需的所有刀具。

在“要安装的刀具”下，您可以找到当前未安装的刀具。

在“刀库主轴/刀塔”下，您可以看到机床的刀库，其中列出了已安装的刀具。

要安装刀具，请将其从刀具支架位置拖放到刀库中的相应刀位。如果刀具尚未定义，则为每个刀具插入一个刀柄。

“机床”子选项卡显示机床的设置。

选择的刀位必须与物理机床上的实际刀位相对应，以确保刀具编号与 NC 程序中使用的编号匹配。

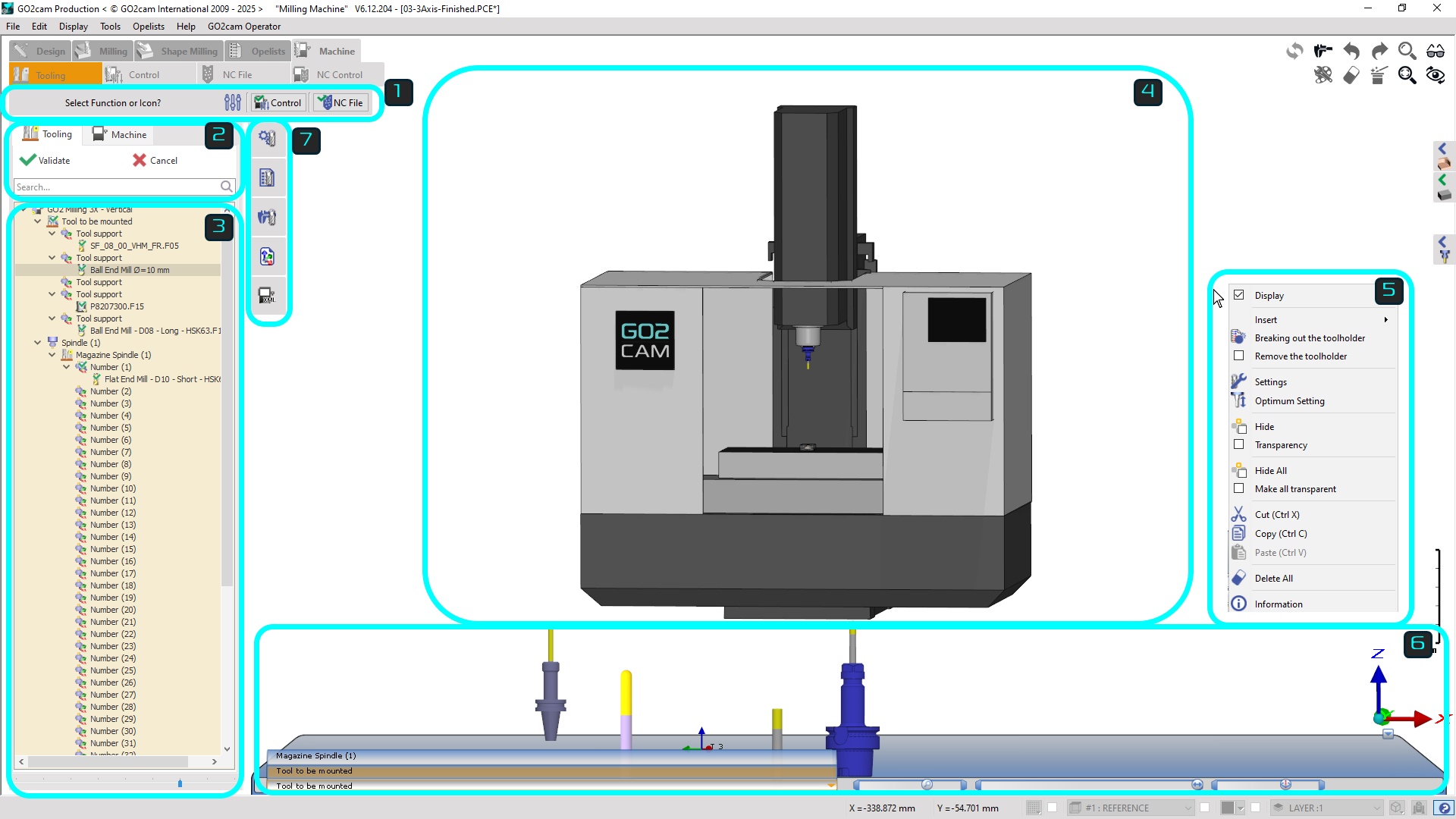

	功能区：提供图形显示、碰撞检测、验证和移动到控制菜单以及验证和调用后处理器的设置
	刀具树选项卡：有两个选项卡；主刀具选项卡用于机床上所有刀具的设置，机床选项卡用于显示机床组件的功能。
	刀具树：该树列出了机床上的所有刀具安装轴。它被细分为要安装的刀具列表以及可以安装刀具的刀架/刀塔/主轴。
	图形窗口：机床及其组件和刀具安装轴的 3D 模型，可以与之交互并手动安装刀具和刀柄。这提供了对设置的直观了解。
	弹出菜单：各种弹出菜单都提供不同部分（例如树、刀具/刀柄、机床窗口等）的不同功能。
	刀具架：要安装或已安装的刀具列表的 3D 模型显示在底部的刀架上。用户可以从那里将刀具拖放到机床上，添加刀柄等。
	功能菜单：此菜单提供刀具和机械加工过程的高级设置。
观看视频，了解界面及其功能。

常规操作

刀具环境包含有用的功能，但是操作复杂的 3D 模型（如多轴刀塔）可能具有挑战性。用户应使用过滤器和鼠标控件来改进模型定位并避免视觉障碍。

刀具架的操作

刀具架是一个用于预机械加工设置的 3D 交互式刀具车。它允许缩放、旋转和过滤以检查刀具并仅查看机床刀库中加载的刀具。安装刀具后，可以最小化刀架，因为其主要用途已完成。

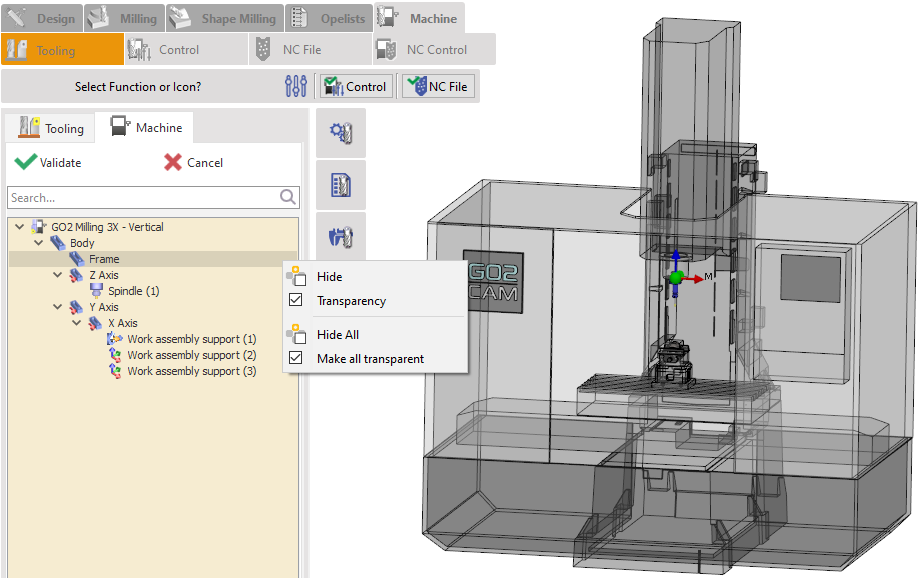

机床树选项卡

在 MTE 环境中，“机床树”选项卡允许用户隐藏、取消隐藏或使 3D 机床组件透明，这与仅限于刀具和刀柄的“刀具树”选项卡不同。它列出了所有机床组件，以便于访问，并允许零件的约束运动以进行精确的 3D 操作。

有多种方法可以在 MTE 中手动安装刀具：

点击此处观看有关手动安装刀具的视频教程。

在刀具菜单中，您会找到一个名为 “要安装的刀具” 的部分。此部分中的每个刀具支架都包含需要安装的刀具。要手动安装刀具，只需拖放它从 ‘ “要安装的刀具” ’ 部分到刀塔或主轴上的可用刀具支架。

示例：

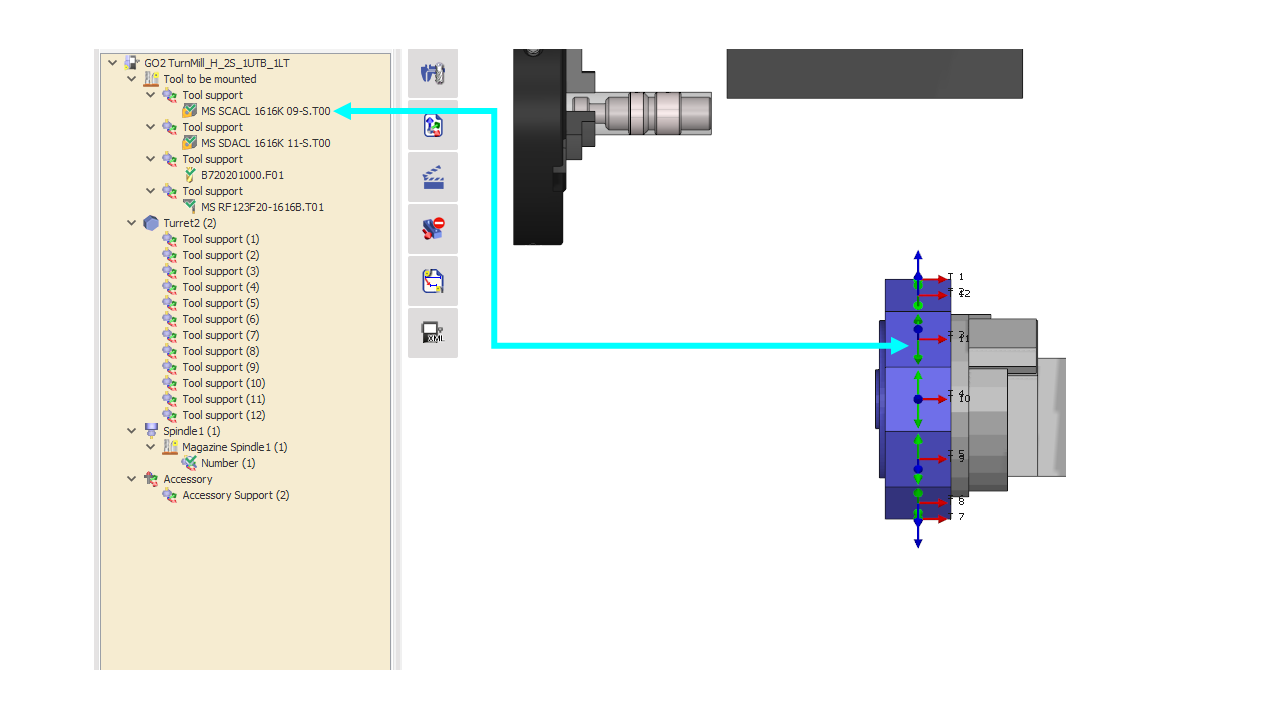

在提供的图像中，刀具 “MS RF 123F20-16168.T01” 被拖放到 刀塔 2，刀具支架 (1) .

图像 1

图像 2

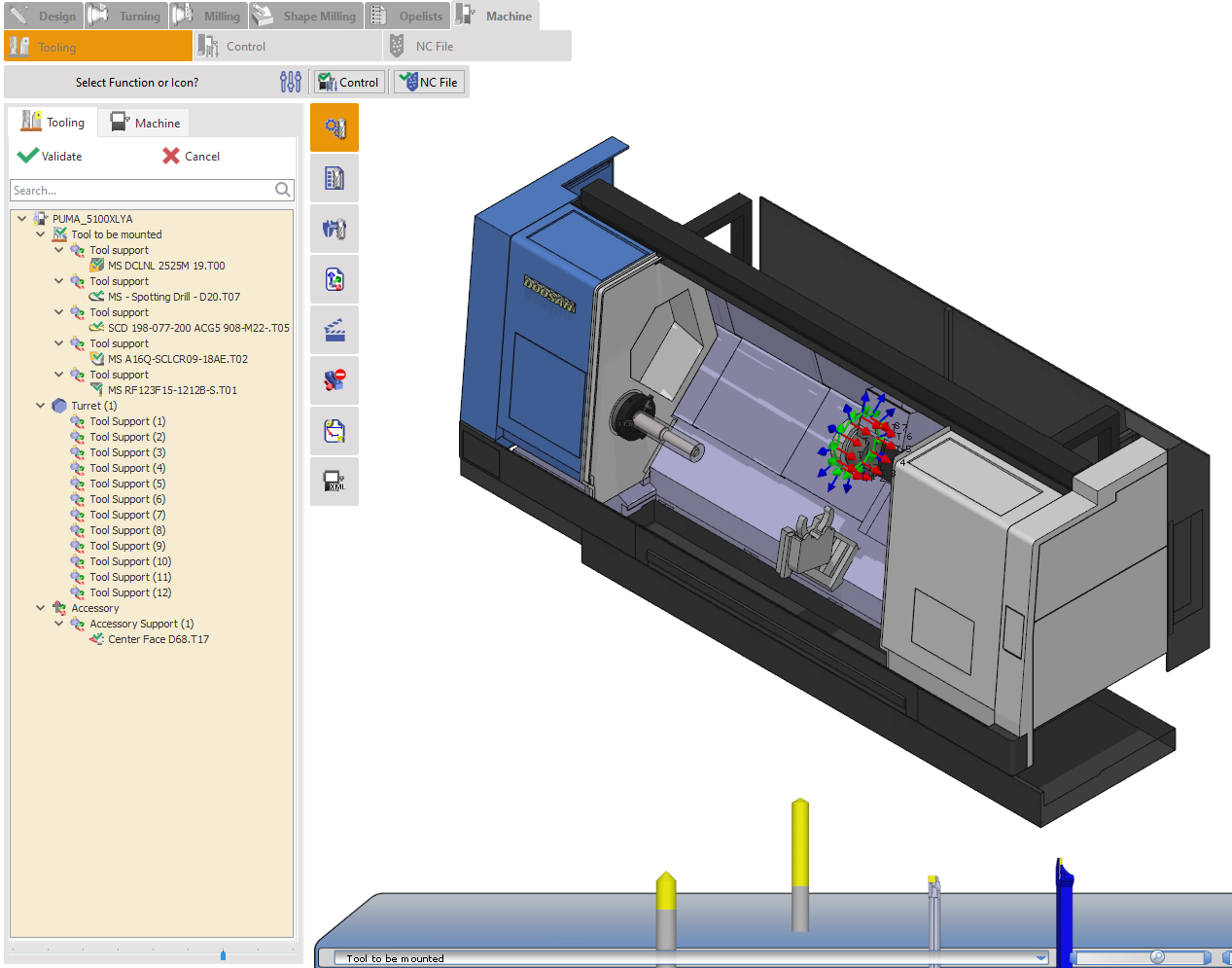

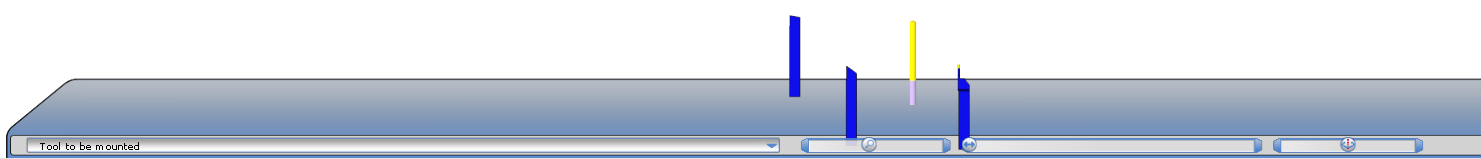

在 MTE 刀具界面中，您会在底部找到一个刀架 ( 显示在 图像 3 )，其中包含准备安装的刀具。要手动安装刀具，只需将 3D 模型拖放到所需的刀塔或主轴刀具支架上，每个支架都标有编号的轴系，以便于识别。

图像 3

在“要安装的刀具”部分 ( 显示在图像 1 中 )，您可以通过将刀具直接拖放到刀塔或主轴上来安装刀具。安装过程很简单：

在这里，您可以观看演示在 MTE 机床上执行手动刀具安装的不同方法的视频。

用户可以使用各种功能来促进机床上刀具的设置。这些功能列在下面：

	自动安装	此选项会自动安装当前零件所需的刀具。它会考虑现有的固定刀具和任何已定义的刀具安装过滤器。
	刀具列表	清楚地查看所有使用的刀具、它们在机床上的位置、补偿编号等等。
	刀具量具	轻松查看和修改每个刀具的有用长度和 X、Y 和 Z 量具。“量具 Y=0”专用按钮允许您快速将所有 Y 量具设置为零。
	加工平面	此表显示加工平面的列表、每个循环使用的轴以及可能的旋转值。当存在多个选项时，会出现一个按钮供您选择。
	方案	根据您的机床和刀具从可用方案列表中选择（WanaGO 概念的一部分）。
	轴锁定	识别使用相交轴的机械加工循环。将特定轴（主轴或刀塔）锁定到所需位置，强制程序使用其余轴。
	同步	通过通道使用时间图可视化同步。这包括占用率、主轴和刀塔信息，并允许动态设置循环之间的同步。
	命令编辑器

以下是您从每个不同部分的弹出菜单中获得的参数：

	新建	此选项会移除当前安装在主轴或刀塔上的所有刀具，允许您使用新的刀具设置重新开始。
	打开	打开现有的 FMO 文件
	另存为…	将机床上的所有刀具配置保存为 FMO 文件
	分配机床刀具
	刀具列表	打开刀具列表
	删除所有刀柄	移除机床上的所有实体刀柄
	全部删除	移除机床上的所有刀具和刀柄

	显示	隐藏/显示刀具架
	中心到中心	调整刀具架上刀具之间的间距。

	插入	允许您添加实体或标准刀柄
	隐藏	隐藏/取消隐藏 3D 环境中选定刀具支架中连接的刀具和刀柄
	透明度	使 3D 环境中选定的组件透明
	全部隐藏	隐藏 3D 环境中选定的组件组
	全部透明	使 3D 环境中选定的组件组透明

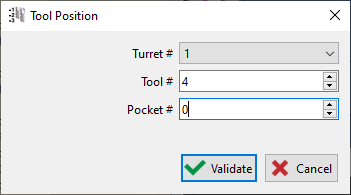

	更改位置	允许将当前刀具支架的组件移动到机床中的另一个刀具安装位置。这可以是另一个刀塔或刀架，刀塔上的另一个刀具支架位置，甚至是同一刀具支架中的另一个刀位（如果可用）。
	剪切	移除选定刀具支架（保存在剪贴板中）中的组件，这些组件可以粘贴到另一个刀具支架位置。
	复制	在剪贴板中创建所选刀具的副本
	粘贴	插入剪贴板中的刀具

	自动安装	…机床的刀塔和/或刀架。对于所选刀具，用户选择安装它的刀塔或刀架，这是一种半自动安装。
	断开刀柄	展开标准刀柄及其刀具，以便能够更换刀柄
	转换刀塔	对于非同轴刀塔，手动分配刀具后位置。
	设置	可以通过修改刀具的有效长度（可调值）、平移或旋转刀具来调整刀具。在调整过程中，会动态计算和显示刀具量具值——有效长度、X/Y/Z 平移和 Y/Z 旋转。
	组设置	它允许对刀具参数进行集体配置，例如瑞士型机床上的刀架上的刀具。
	反转刀具方向	将刀具旋转 180°。
	优化设置	仅在铣削中，它会自动更改为正确的有效长度。
	信息	允许获取刀具的特性，包括使用此刀具的循环列表。

以下是一些视频，展示了在刀具安装过程中 GO2cam 中可用的各种选项。
