识别使用相交轴的加工循环。将特定轴（主轴或刀塔）锁定到所需位置，强制程序使用其余轴。

介绍

在数控编程中，尤其是在使用具有五个以上可控轴的机床时，通常需要将某些轴固定到位，以简化运动控制，降低编程复杂性或解决重叠轴功能之间的冲突。GO2cam 提供内置工具，可以轻松 锁定特定机床轴 —旋转或平移—以便在加工操作期间仅使用必要的自由度。

锁定未使用的或冗余的轴对于确保稳定的刀具方向、避免模棱两可的运动以及在多轴设置中获得一致的结果至关重要。

多轴机床和并发轴

现代数控机床可能包括传统 5 轴设置之外的其他轴。这些可能是：

• 平移轴 例如 U、V 或 W，

• 旋转轴 主轴和刀塔上，

• 或任何导致 冗余或相交轴组 .

在这种情况下，多个轴可能能够达到相同的结果。为了确保受控且可预测的刀具运动， 必须锁定重叠轴之一 , 而另一个则由程序使用。

GO2cam 执行 完整的运动学分析 机床配置（包括机床结构、刀头运动学和设置（夹具））的分析，以识别所有可编程轴。然后，它会显示一个可锁定轴的表格。

在 GO2cam 中使用轴锁定功能

如何锁定轴

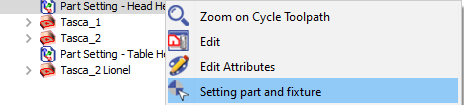

1. 打开 “零件和夹具设置” 功能（通过零件设置或通过右键单击零件设置并选择 零件和夹具设置 ).

2. 访问 轴锁定表 显示在机床运动学中定义的所有轴的表格。

3. 识别并 选择要锁定的轴 通过在列表中选中它们。

4. 为每个轴输入 所需锁定位置 ：

   • 角度 （例如，A0°、C180°）用于旋转轴。

   • 线性 （例如，U = 50 毫米）用于平移轴。

5. 保存配置并继续编程您的操作。GO2cam 现在将仅使用剩余的未锁定轴计算刀具路径。

管理冗余或并发轴

某些机床具有 并发轴组 , 这意味着多个轴可以影响相同的刀具方向。例如，刀塔和主轴都可能围绕公共轴提供旋转。在这种情况下：

• 一个轴（例如，刀塔）必须 锁定 到固定位置。

• 另一个轴（例如，主轴）由 CAM 程序动态使用。

这可以防止运动命令重复，并确保平滑、无碰撞的刀具运动。

何时使用轴锁定

在以下情况下，在 GO2cam 中使用轴锁定：

• 机床具有 五个以上可编程轴 .

• 您想消除 未使用的或冗余的轴 .

• 您正在使用 复杂夹具上的运动 零件必须保持固定方向的位置。

• 您正在编程依赖于 一致的旋转或线性参考 .

• 的操作。您希望通过去除额外的自由度来简化给定操作的运动学行为。
