介绍

GO2cam 提供独特而强大的功能,即几何体的公差。

其原理是创建轮廓并对其进行公差处理,而无需修改原始形状。 要进行公差处理的轮廓可以基于任何类型的几何体,2D 或实体,在 GO2cam 中绘制或从任何 CAD 软件导入。

公差处理在铣削中也可用,并且在 线切割 .

公差处理命令有两个主要目的:

  • 遵守所需的精度:标准公差的定义。

  • 修改零件拓扑:通过更改两个元素之间的距离或角度值,能够根据另一个元素移动一个元素。

以下示例介绍了这些 2 个功能 :

精度:

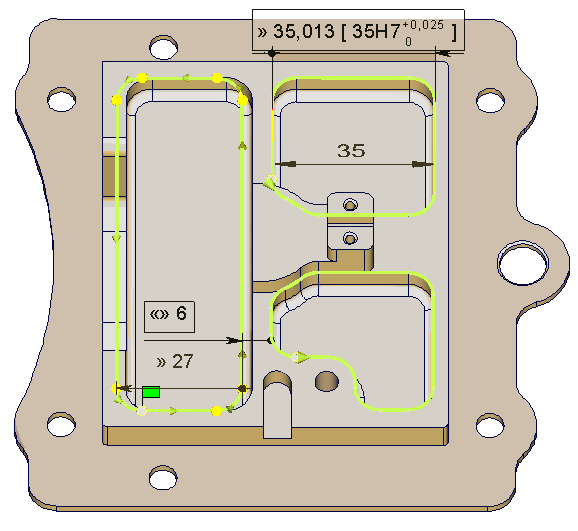

右上角口袋的宽度为 35 毫米。 这是通过控制找到的值。 草案规定一般公差为 H7。

借助公差处理,您可以将此值应用于尺寸,并选择加工平均值。 在这种情况下,该值为 35.0125 毫米。

拓扑:

口袋之间的墙壁实际上是 6 毫米(在草案中读取)。 在模型中,该值为 5 毫米。

您可以在公差处理菜单中修复此错误。 整个口袋被移动,其宽度 (27) 未被修改。

命令列表

轮廓定义

线性允差设定

角度允差设定

圆弧允差设定

修改

移动一个允差设定

轮廓线取消

关键点

我们希望专注于 GO2cam 中公差处理的强大功能。 这些选项在 CAD/CAM 市场上是独一无二的!

我们都知道设计部门和制造部门很难很好地沟通。 从机械师的角度来看,设计师并不总是考虑到机械加工的约束!

一个典型的案例是公差的定义。 GO2cam 将通过提供简单而自动的公差处理工具来帮助您解决此重要问题。

恢复 CAD 公差

无需再次定义公差,只需点击几下即可,机械加工将考虑设计师定义的公差!

其原理非常简单:就像您要定义新的公差一样。

首先,定义轮廓,选择公差类型(线性、角度或圆形),然后单击 公差处理 元素。 在您应该定义公差本身的时候, 双击 在草案上已经定义的 CAD 公差上,GO2cam 直接恢复了这些值!

▶️ 您可以观看有关恢复 CAD 公差的视频:

Recovering Toerances from CAD.png

遵守尺寸

CAM 技术人员导入 CAD 模型时遇到的最大问题之一是,他必须修改许多公差几何体。 原因是 CAD 模型的设计始终遵守公差的标称值!

让我们举一个具体的例子:右侧实体零件的孔公差为 25.4P6。

下公差为 -0.031,上公差为 -0.018。

因此,用标称值 25.4 绘制的几何体是错误的! 它超出了公差范围!

使用 GO2cam,您可以轻松修改尺寸,并选择根据下限、上限或平均值进行加工!

按平均值进行机械加工

谁没有问过这个问题:在我的 CAD 系统中,我可以按我的公差的平均值绘制吗? 答案是否定的,但 GO2cam 使您能够对形状进行机械加工,同时考虑平均公差值!

在下面的示例中,我们选择将尺寸定义为平均值。 值 7.55 将用于机械加工。

▶️ 您可以观看有关公差圆的视频:

Tolerancing of a circle in average dimension.png

拓扑修改

如果需要,公差处理模块还可以修改零件的拓扑。

在 CAD 草案上读取的尺寸和实际几何值可能不同。 公差处理将使您能够遵守实际尺寸,而无需修改几何体,这可能很困难或不可能。

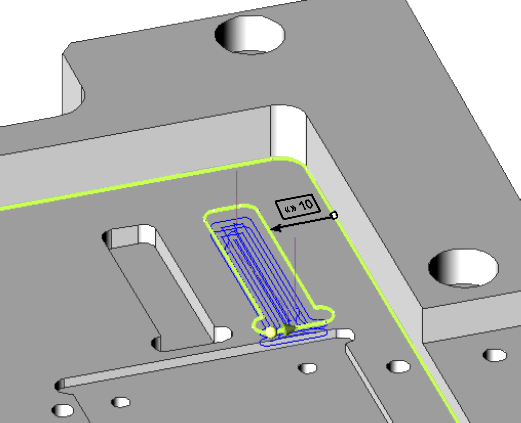

例如,您可以移动使用实体识别命令定义的孔。 只需在面的边缘和孔之间定义一个“公差”,然后更改尺寸。 孔被移动,将在其新位置进行机械加工,而不会修改几何体本身。

保留历史记录

公差应用于轮廓,而不是直接应用于几何体。 这意味着我们不会修改从 CAD 部门或客户收到的原始 CAD 模型。

优点是能够根据需要多次修改公差值。

您可以应用机械加工并在其后修改公差,历史记录将被保留。
