创建

大部分草图都是通过此子菜单的命令完成的。

完成

设计草图后，您可以执行完成操作，例如添加倒圆角、倒角等。

孔

标准孔、用户孔 (HMF) 和孔编辑器。

锥度

创建锥形形状，用于“锥度切割”加工循环。

导入清理

导入 2D CAD 文件 (DXF、DWG…) 时有用的命令

为了快速轻松地完成草图绘制，我们建议您 逐个形状设计几何形状 .

例如，如果您想绘制多个凹槽和轮廓，请为一个凹槽创建无界几何图形，然后描绘最终轮廓，然后开始绘制第二个凹槽等。

最终设计草图

如果您一次创建所有无界几何图形，则难以描绘最终轮廓。在右侧，您可以看到一个相当简单的图纸的无界几何图形示例。

屏幕上显然有太多无界元素！

在这里，我们向您展示了形状逐个描绘的相同图纸。

完成绘图要容易得多。

另一个建议是 像我们在前面的示例中所做的那样，使用不同的颜色创建形状。

它使您可以按颜色对几何图形进行排序或隐藏，这将使加工选择更容易。

Another solution is to design with different layers. For more details on layers, 点击这里 .

命令可在 子菜单的左侧工具栏 .

中使用。

在这里，我们将向您介绍圆形命令。

通过单击要绘制的特征，您必须从众多构造模式中进行选择。

然后，您必须分配创建点，然后单击背景或添加输入坐标以确认（在下一页中解释）以确认。

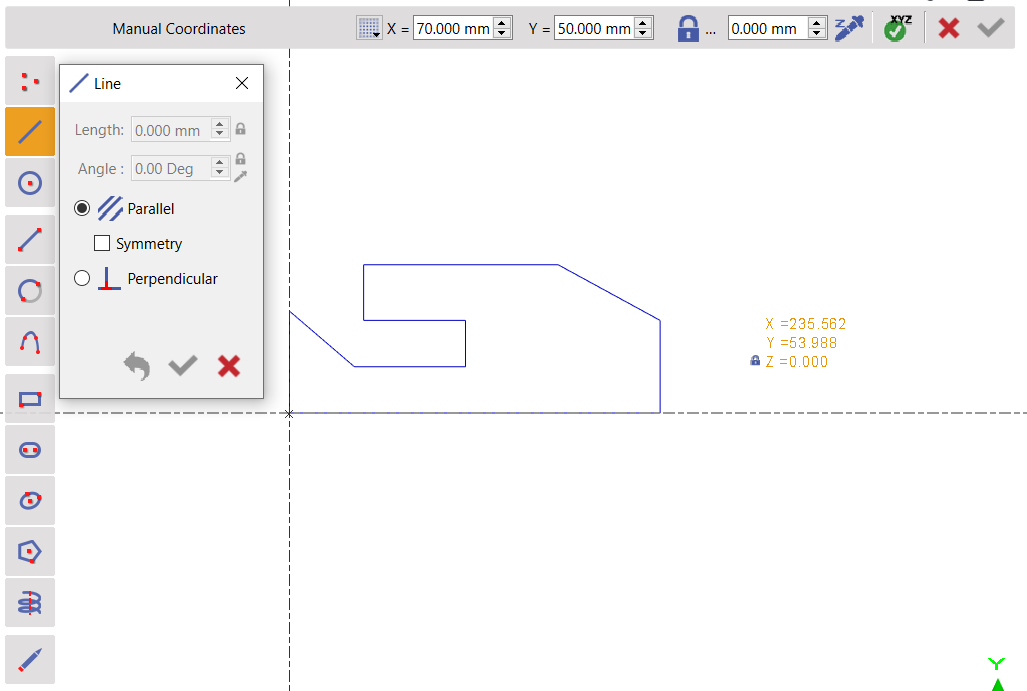

X、Y 坐标系 然后，您可以手动在 值中输入值。无需单击键盘上的 Enter 按钮。您可以使用 TAB 按钮轻松地在各个字段之间切换 [1] to create the point(s).

By clicking icon [2] , you can set your coordinates and the grid step.

We can define the Z altitude [3] using the two methods:

1 - . 单击图标 手动在字段中输入值。

2 - 使用 吸管 [4] to pick the altitude.

您可以观看右侧关于 Z 高度设计视频：

关闭：它锁定在字段中插入的值。

打开：字段值或所选现有点的值。

选择高度。

板夹具

此视频介绍了以下内容的创建：

圆形、直线、绘图、多边形、矩形、倒圆角。

框架

此视频介绍了以下内容的创建：

矩形、线段、倒圆角、标准孔、修剪或延伸、平行轮廓、倒角。
