介绍

GO2cam 完全是参数化的，这意味着您可以：

  • 轻松创建零件族，

  • 修改尺寸，

  • 进行原型设计等。

零件的设计方式对于零件是否可修改非常重要：如果修改一个元素，则会尊重平行度、同心度、相切约束，以便所有与其链接的元素也会被修改。

参数化草图示例

本章的目的是让您学习参数化设计的 basics。

我们将在此向您展示如何设计一系列简单的零件。

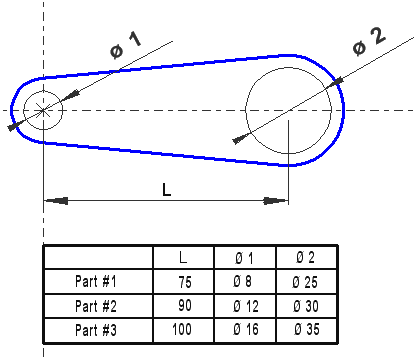

在下面的示例中，3 个尺寸非常重要。

  • 2 个孔的 中心之间的距离 ，称为 L。

  • 2 个孔的 2 个孔的 。

要设计参数化零件，所有几何元素都必须彼此链接。

这些链接是机械约束，例如平行度、相切度、同心度等。

我们将在下面展示如何逐步构建此零件以及如何稍后修改它。如果您愿意，可以在 GO2cam 中复制它。

设计

进入 GO2cam 并通过为零件命名来开始绘图：例如 Part #1。

说明

图像

步骤 1：

Click Circle Creation, click on 预定义圆 [1] command.

单击 轴的交点

在对话框中键入 4（半径），然后 输入 .

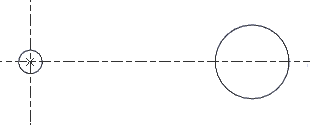

步骤 2：

预定义圆 命令仍然处于活动状态。

通过其坐标创建中心： X=75，Y=0 .

为半径值键入 12.5。

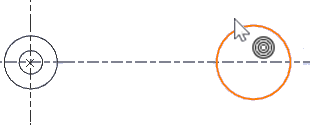

步骤 3：

预定义圆 命令仍然处于活动状态。

单击已创建的一个孔， 上下文光标 指示 同心度 （）。将偏移值键入为 5 毫米。

对第二个孔重复相同的操作。

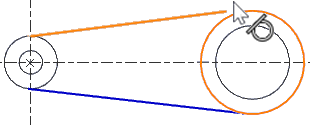

步骤 4：

单击 线段 命令。

依次显示您刚刚创建的 2 个外圆，上下文光标指示相切（）。

重复这些操作 2 次以创建顶部和底部线段。

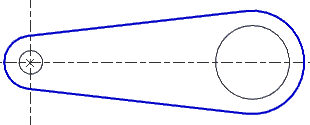

步骤 5：

单击 绘图 命令。

Pass the cursor on the 2 outside circles and click when the automatic GO2cam suggestion is correct.

零件已完成。

修改

零件完成后，使用 Ctrl+S 键按原样保存作业，然后转到 文件，另存为 … 并为您的零件选择另一个名称（例如 Part #2 ）。您现在可以修改零件了，这再简单不过了！

转到 编辑 ，然后选择 编辑元素 （快捷键是 Ctrl+H ）。单击您创建的第一个圆，您可以在对话框区域修改其特性。通过输入 12 来修改直径。第二个圆也是相同的操作，您修改 X 位置（对于 L 值）和直径。第二个零件完成了！

您可以对第三个零件重复相同的操作。

如果零件的设计方式与我们教您的方式不同，则可以进行修改，但整个形状不会移动并且不会尊重零件的拓扑结构。
