定义

为了储存具有特定特性（长度校正器、直径、有效长度等）的刀具和刀架，我们可以创建刀具档案 (.FMO)。

这些档案允许将多个刀具和刀架设置保存起来，以供日后在机床上使用。 此外，FMO 档案独立于机床，可用于多台机床。

创建 FMO 档案

有 3 种方法可以将刀具配置保存到 FMO 档案中。

没有零件：

  1. 载入包含 3D 模型档案 (.mcb) 的机床档案

  2. 在 MTE 刀具选单中，在刀具支撑上插入一些刀具和/或刀架

  3. 确认 → FMO 档案保存在 Kinemac 资料夹中。

没有零件，但机床档案中有已安装或准备好的刀具：

  1. 载入包含 3D 模型档案 (.mcb) 的此机床档案

  2. 在 MTE 刀具选单中，按一下 自动装配 ,

  3. 确认 → FMO 档案保存在 Kinemac 资料夹中。

使用已加工零件：

  1. 该零件使用多个刀具进行编程

    1. 在背景中按一下

    2. 或在树中按一下机床或部件（主轴、转塔）的名称

  2. 选择另存为…

  3. FMO 档案保存在 Kinemac 资料夹中。

Saving FMO.png

Right click on Tree.png

使用 FMO 档案

  1. 选择机床时，编辑机床并在加工模组（车削、铣削）中选择所需的已安装刀具档案。

  2. 在机床档案中：

  • 前往运动学标签

  • 选择所需的 FMO 档案

  • 按一下确定，然后在机床下储存更改。

右键单击机床
在机床档案中

选项 系统更新 在机床档案中：

  • NO ：刀具选单中的更改 不会更改 FMO 档案。

  • YES ：刀具选单中的更改 更改 FMO 档案 → FMO 档案会自动遵循机床中刀具的状态。

▶️ This video shows the creation and the definition of FMO file in the machine file.

Creation of FMO file-20240814-074235.png

分配机床刀具


此命令旨在通过自动将通用或占位符循环刀具替换为安装在机床上的实际刀具来简化从编程到生产的过渡。

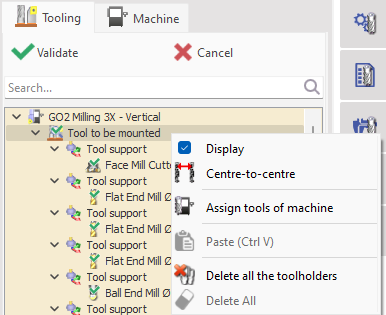

该 分配机床刀具 命令可以通过右键单击机床或 要安装的刀具 部分来存取。

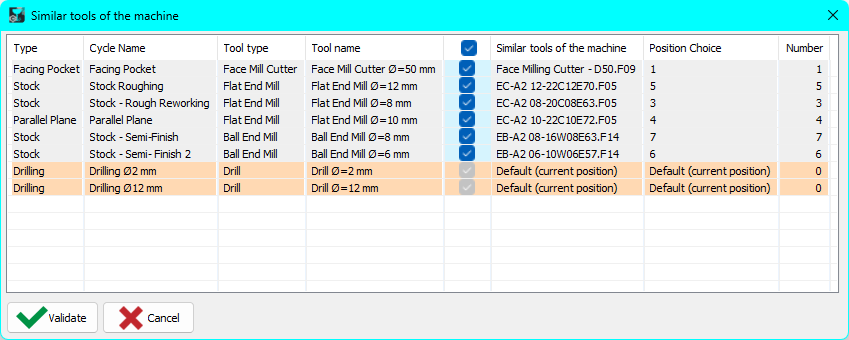

选择后，将出现一个对话框视窗，显示占位符刀具以及相容的已安装刀具。 不相容的刀具会突出显示，以便于识别。 验证选择以替换和安装刀具。

Assign tools of the machine dialog.png 		Assign tools of the machine.png

此功能特别适用于 具有多个类似机床的车间 ，其中每台机床可能都有自己的已安装刀具组，可能来自不同的制造商。 在编程期间，可以使用任何相容的刀具定义加工循环，以验证操作和刀具路径。 选择目标机床后，此命令 快速替换已编程的刀具 使用来自 FMO 档案的实际安装刀具。

替换后，可以像往常一样完成安装过程。

观看影片，演示该命令的功能。

HELP - MTE - Assign tools of machine-20251002-072623.png
