How to machine holes from 2 sides? |
|
|
GO2cam 中可以使用两种方法加工孔：
我们将在下面描述这两种方法 |
|
|
1. 自动
在这种方法中，第一步是进行孔识别。 因此，在“设计”选项卡中，选择“实体”>“特征”。然后选择“孔识别”命令启动该特征。
例如，我们将重点关注右侧图像中的单个孔，长度为 90 毫米。 在 形状修改 中，输入孔长度的一半值 (45 毫米)，然后单击 切割 系统可能会提示您“切割相同的孔”，如果您希望对其他类似孔进行相同的操作，可以选择“是”，但在此示例中，我们选择“否”。 2 个元素 . 孔的拓扑结构被切割成 最后，在“铣削”选项卡中，选择“孔/特征”>“自动”。 我们现在可以转到“技术”选项卡并照常应用标准孔。 . 为孔生成 2 个独立平面 ，计算后，从顶部中间位置进行第一次钻孔，从底部进行第二次钻孔。 2. 手动 |
|
|
在这种方法中，我们可以通过转到“孔/特征”>“手动孔”来直接定义手动孔。 对于几何图形，选择所需的孔（通常孔会自动识别） 选择刀具，并在钻孔策略中设置：
高度/参考 ：毛坯 深度/参考 ：手动/实体 深度 ：到所需长度（在本例中，它将是中间位置的 45 毫米） 并进行计算。 要加工另一侧 ，我们首先需要在该侧为孔创建一个平面。最简单的方法是右键单击背面并选择“面上的平面”。 接下来，为了能够从这一侧识别孔实体，我们必须提取孔的边缘。这将有助于几何图形选择。
最后，应用与初始侧相同的刀具和策略类似的手动孔循环。对于几何图形，我们将必须选择提取的圆形边缘（您可以隐藏实体以方便选择）。
您可以在此示例的右侧观看视频，详细显示这两种方法。
|
|
|
|
|
|
How to assign a user hole to a shape for multi-stages holes machining? |
||
|

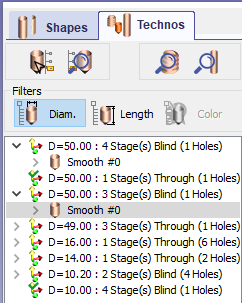

可能性将用户孔分配给所选内容。 在孔识别步骤中，选择所需的孔（例如，我们将选择一个 3 级孔）后，我们有 如果 |
|
|
|
1/ 用户孔 模板 已可用 ，我们可以简单地单击 用户孔 。
将打开可用兼容模型的列表；GO2cam 扫描所有不同的库以提供列表。
如果只有一个模型兼容，则无需打开表格即可自动应用它！为此，在 软件配置 中，在 孔 部分的“实体上的自动识别”模型下，确保选择“ 如果有一个可用模型则自动应用 ' |
|
|
|
2/ 如果 用户孔 模板 不可用 ，我们可以右键单击所需的孔，然后选择“ 创建模型 '. 此功能可以创建模型的基础：
如果您在没有匹配模板时单击“用户孔”，系统将提示您一个对话框窗口，您可以在其中直接选择 创建模型 .

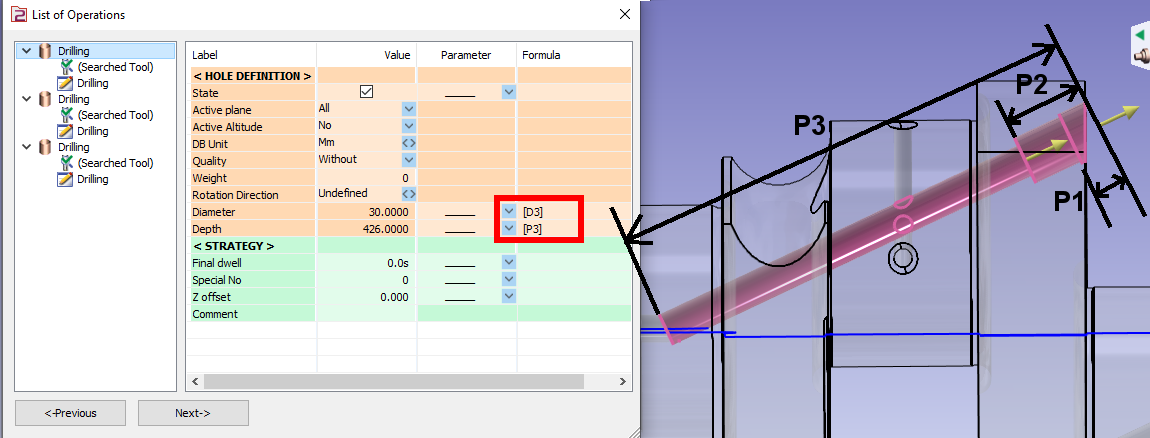

对于 形状上的深度 此时，我们无法访问循环参数： 加工开始 and 深度 are 自动设置 according to the type of operation! 例如：
至于 操作清单 ，它们从小到大直径排列。（D3>D2>D1） 我们可以点击下一步，最后命名并保存模型，之后它将应用于技术选项卡中选择的孔。 |
|
|
|
如何编程一个 顶部 和 背面 端面沉孔？ |
|
|

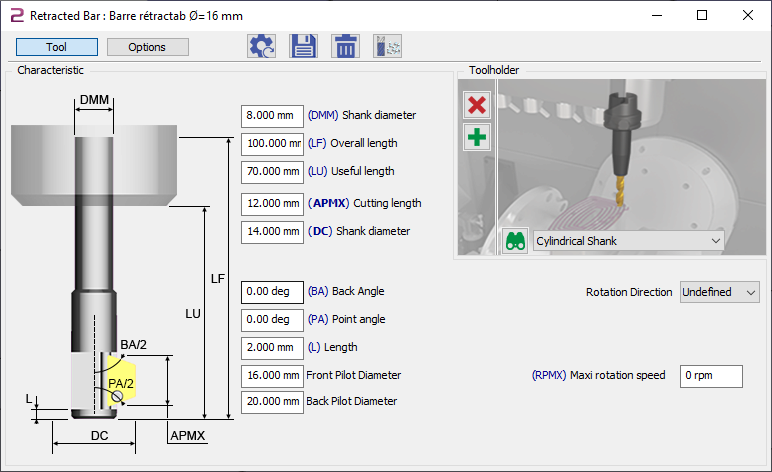

如果两个顶部和背面沉孔具有相同的直径，则可以使用 相同刀具 和 单循环 ! |
|
要进行沉孔操作，必须选中 是 到“ 下刀前加工顶部 ”参数，此选项允许修改深度/参考和“深度”参数字段。
|
|
Then we focus on how to set references: 高度和深度
|
|
最后，我们定义了 背面安全距离和加工结束时回退 用于保护刀具和加工面。 |
|
|
轮到你啦！！ |
|
|
文件： U型零件 |
|
|
打开
“U型零件”
两个沉孔具有相同的直径（14毫米），顶部面深4毫米，背面深6毫米。 |
|
|
切换到
铣削
.
|
|
最终结果必须与右侧相同。 |
|
|
What are the options for retracts between holes in GO2cam? |
|
|
|
