循环： 背孔加工，插补

定义

必须定义三个主要参考点：

  • 顶面高度

  • 背面高度

  • 背孔加工深度

也可以在顶面上编程与背面上相同的加工（沉头孔或铰孔）。

在这种情况下，需要第四个选项。

一般情况

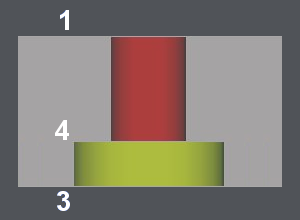

让我们用以下示例解释这些选项：背面的沉头孔操作。

1: 高度/参考

加工的起始高度：

  • 实体：实体、孔或圆的高度

  • 毛坯：无论毛坯形状如何，都是安全的

2：深度/参考不可用

3：背面高度/参考

背面的高度：

  • 实体：实体、孔或圆的值

  • 毛坯：无论毛坯形状如何，都是安全的

4：背面深度/参考：

  • 实体：圆的高度或在孔中读取的值

  • 毛坯：无论毛坯形状如何，都是安全的

  • 手动/实体：输入值 背面深度 ，它将相对于实体值

  • 手动/毛坯：输入值 背面深度 ，它将相对于毛坯

此部分仅涉及 背孔加工 。

背孔加工的特殊情况

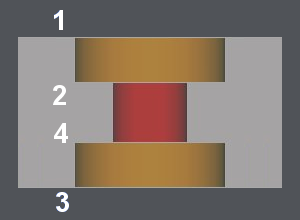

让我们用以下示例解释这些选项：背面的沉头孔操作，以及顶面的相同操作。

首先设置选项 切入前加工顶部 为 是

1: 高度/参考

加工的起始高度：

  • 毛坯：无论毛坯形状如何，都是安全的

  • 实体：实体、孔或圆的值

2：深度/参考

  • 实体：元素中包含的值，对于孔来说是可以的，如果元素是圆则不可能

  • 毛坯：毛坯的值，很少见。

  • 手动/实体：输入值 背面深度 ，它将相对于实体位置。

  • 手动/毛坯：输入值 背面深度 ，它将相对于毛坯值。

3：背面高度/参考

背面的高度：

  • 实体：实体、孔或圆的值

  • 毛坯：无论毛坯形状如何，都是安全的

4：背面深度/参考：

  • 实体：圆的高度或在孔中读取的值

  • 毛坯：无论毛坯形状如何，都是安全的

  • 手动/实体：输入值 背面深度 ，它将相对于实体

  • 手动/毛坯：输入值 背面深度 ，它将相对于毛坯

Final Dwell

加工结束时的延迟（以秒为单位）。
