此命令自动化 3D CAD 模型的导入，通过链接准备加工所需的步骤：读取文件、实体定位和机床原点的选择，以及：

  • 在铣削和线切割中，自动创建毛坯，

  • 在车削中，计算二维轮廓，

  • 多重导入（装配体或多个文件的导入）提供实体的特定和优化的处理。

自动导入实体（铣削或线切割）

(blue star) 您可以观看完整过程的视频： 点击此处

1. 导入

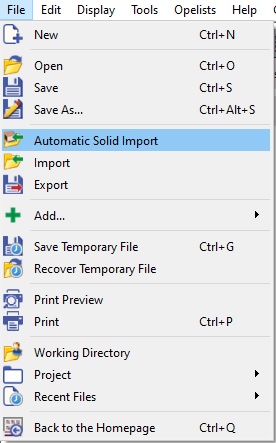

在菜单 文件 中，选择 自动实体 导入 .

选择文件，然后单击导入。

此步骤不会创建毛坯，但会生成一个边界框来包围实体。

V611 New Process - Solid bounding box.PNG

2. 支撑面

此步骤是在参考平面的 XY 平面上定位实体和毛坯。您只需要 单击该面 毛坯与机床工作台或平板接触的部分。您也可以直接 单击实体面 使用图标 [3]

点击图标验证 [4] .

V611 New Process - Support face.PNG

最终位置是通过优化库存大小计算出来的。

您也可以通过插入方向角来调整工件的方向。 [1] 这将使零件在 XY 平面上旋转。

请注意，边界框将动态调整以适应实体的当前方向。

您也可以根据实体边来定位实体，方法是在实体上选择两点来定义 X 轴 [2] .

V611 New Process - Support face -2.PNG

您可以观看视频，其中显示了支撑面的选择的特殊情况：

Selection of a solid face as support face during import-20240809-072806.png

3. 库存尺寸

立方体库存

下一步可以修改库存的形状、大小和位置。

创建的库存是立方体，但您现在可以选择圆柱形，

默认情况下，库存是实体的边界框，在 6 个方向 X+、X-、Y+、Y-、Z+、Z- 上各增加 5 毫米。

您可以修改此5毫米值，在 余量 .

V611 New Process - Stock.PNG

毛坯的 高度 可以修改而无需 更改毛坯高度。您只需要确保 锁 激活用于 高度 下 尺寸 .

安全区域选项位于对话框区域中，有助于定义安全空间。

您可以修改以下内容：

  • 偏移值：通过毛坯尺寸偏移来计算安全区域。

  • 自动边界计算：计算零件的形心及其边界框，以便更好地放置区域。

Validate by clicking the 绿色勾号 .

有关毛坯定义的更多详细信息，请点击 这里！

圆柱形毛坯

毛坯尺寸的处理过程与立方体相同，只有一个指令例外。


允许您选择 中心 圆柱形毛坯的。

V611 New Process - Cylindrical centre Stock.PNG

Creation of Cylindric stock-20241126-114338.png

4. 原点位置

原点定位有两种可能性：

  1. You can set the origin according to 9 predefined positions on the part by clicking on [1] .

  2. Click this icon [2] 并点击任何 边缘端点 实体上的 面 以获取其形心。您也可以点击毛坯。

9 个预设位置

单击实体上的任何边缘端点或单击曲面以获取其形心。

在这两种情况下，选择点后，可以使用“高度”按钮沿 Z 轴移动它。默认情况下，原点设置为零件的最大 Z 值。

您也可以分两步定义原点：首先单击一个点或选择一个预定义点（参考点），然后根据此参考点在 X 轴 (DX) 或 Y 轴 (DY) 上给出偏移量。

Once you validated the import, you may need to control or repair the solid(s). Several commands are available, they are presented here: 3D 导入流程

自动导入中包含许多强大的选项：

  • 拖放启动自动导入命令（而不是标准界面），

  • 最近的文件：用自动命令打开的文件可以用相同的命令再次加载。

  • 如果创建圆柱形毛坯，可以直接点击零件恢复直径值。

(blue star) 您可以观看关于自动实体导入的视频：

Automatic solid import process.png

实体的自动导入（车削）

1. 导入

在菜单 文件 中，选择 自动实体 导入 .

选择文件然后点击 打开 .

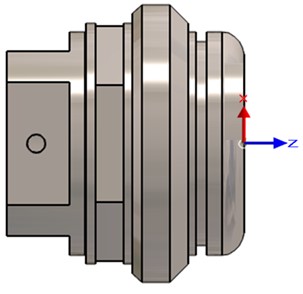

零件已根据旋转轴正确定位。

原点定义在端点上。

2. 零件定位

您可以通过点击 绿色 图标验证当前位置，或者您可以进行如下修改：

图标

名称

说明

返回零件

返回您已导入的零件。

修改Z轴

修改零件的旋转轴（如果计算不正确）。

绕Z轴旋转

定义绕Z轴的旋转（以度为单位）。

优化定位

为瑞士型车床添加了选项，并进行了自动化计算以考虑非圆柱形零件。

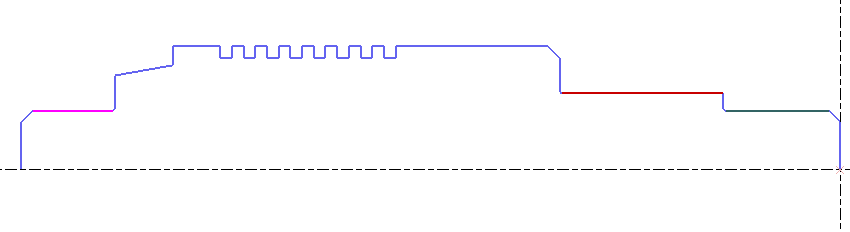

为轮廓元素分配颜色

如果实体文件包含不同颜色的面，用户可以在导入实体时选择将面的颜色也延续到生成的轮廓上。用户只需选择下面的图标（最初为灰色，选择后变为彩色面）并验证即可。

New Feature V611 - Icon - Assign color to faces.png New Feature V611 - Silhouette - Assign color to faces.png

Assisment of colours to silhouette.png

此功能在自动操作清单中定义自动螺纹加工时特别有用。自动操作清单窗口中的一个新功能允许选择要应用螺纹循环的轮廓的颜色。

轮廓的计算由以下参数确定：

  1. 字段 公差 [1] enables to modify the automatic calculation of the 2D silhouette.

(blue star) 您可以观看关于使用公差选项修复轮廓的视频：

Repairing of silhouette method 2.png

  1. 二维轮廓可根据3种模式计算：

在下面的示例中，我们只点击了 零件转向。 之后必须验证位置。

验证后， 二维轮廓自动创建， 方式 a 循环颜色 比实体模型

注意：按 F11 多次点击按键，直到2D几何图形易于显示（优先于实体）。

自动计算 轴 或 轮廓 失败，我们赋予你 简化 零件的简化，这可能会解决问题。如果简化效果更好，则导入过程可以进入下一阶段。

3. 库存尺寸

此步骤创建毛坯外形，并允许修改毛坯的外形、尺寸和位置。

By default, the shape is a cylinder. But you can switch to 4 or 6 sides by clicking on the dropdown list [1].

其他选项在对话框区域给出：

  • Z mini [2] and Z maxi [3] to define Z values of the stock

  • D Inner value [4] if the stock is cored out

  • D outer [5] for outside diameter

  • Overflow value [6] is applied in Z-, Z+ and over the larger diameter (value applied on the radius).

4. 原点位置

  • 至 原点移动 ，点击图标 [1] then show the new origin by clicking any geometric element (2D extremity or solid edge).

  • 您也可以在专用字段中输入值 原点偏移

  • 点击绿色图标以 验证原点 ，定位完成。

多重导入

演示

复数导入包括选择 多个CAD文件 同时或 一个文件包含多个实体 . 此过程在这两种情况下都是相同的。该方法在车削、铣削和线切割中也相同。

步骤与标准自动导入相同，只是在开始增加了一个步骤：处理表格中给出的实体列表。

通常，我们在导入多个实体时会遇到两种情况：

  • 装配体的导入

  • 零件及其毛坯的导入

以下是导入的装配件文件的示例。

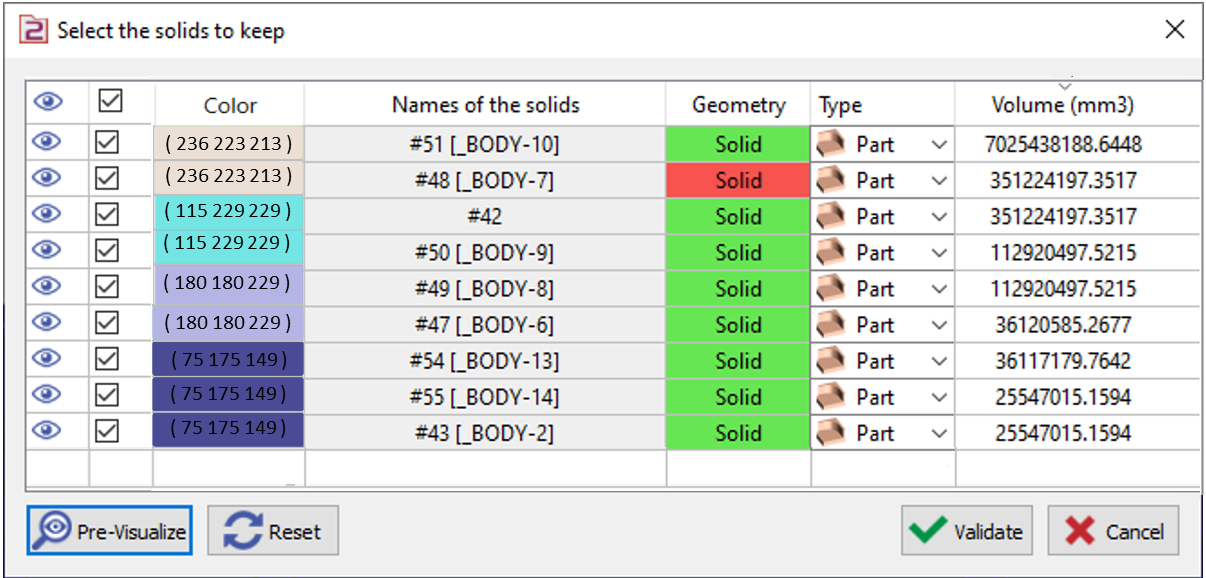

表格的利用

表格的每一行都是一个实体。实体按从大到小的顺序排列。最后—列给出体积（单位：mm3）。您也可以点击屏幕上的实体，并在表格中找到它。

毛坯的 单元格 启用多个准备文件操作：

可见性

点击此图标可以使实体可见/不可见。即使它不可见，如果我们在这一阶段进行验证，它也会被选中进行导入。

导入的选择

默认情况下选中此框，如果我们这样验证，则所有实体都被选中以进行导入。但是，如果您取消选中一个实体框，则不会将其用于导入。

在这个案例中， 红十字会 在可见性列中显示的图标表明实体已从流程中移除。

实体的颜色

您现在有了一个新的列“颜色”，它可以帮助您在多次导入过程中识别实体的颜色。它对于识别需要保留哪个实体特别有用。颜色的代码也列在其中。

实体名称

实体的名称现在读取并显示在表格中。如果实体没有名称，则给出文件名。

几何

元素的几何类型，可以是实体、线框或曲面。单元格的颜色提供了有关元素“质量”的额外信息。绿色表示元素正确，红色表示已检测到问题。您必须在导入后对元素使用修复命令，或者如果它不是必需的元素，您可以立即将其从导入中删除。

类型

这里，目的是在GO2cam中定义元素的用途。

该单元格提供4种可能性：

零件 实体到机床

股票 选择的实体将自动转换为加工毛坯，

符号 选择工件夹持和夹紧元件

其他 保留的实体，但不属于其他三个族中的任何一个。在创建自动毛坯时，此元素不会用于边界盒的计算。例如，它可以是原点，有时被设计成实体。

可以选择逐个实体进行选择，零件和毛坯通常都是如此。但是也可以进行多重选择，然后进入弹出式菜单选择元素类型。更多说明请参见下一页。

毛坯的 鼓型刀, 在表格底部，启用一般操作：

预可视化 取消隐藏命令，以便您可以看到将有效导入的元素。

重置： 先前执行的所有操作（隐藏、选择、元素类型……）均已取消并重置。

验证： 当处理完成后，点击验证进入下一步。

取消： 此按钮可退出自动导入命令。但是，导入并未取消，实体已导入，但未进行定位、毛坯和原点创建处理。

点击标题还可以启用一些操作，从左到右：

  • 所有元素的可见性/不可见性

  • 取消/验证所有元素

  • 按实体名称排序，

  • 按几何图形类型排序，

  • 按元素类型排序，

  • 按体积递减/递增排序

处理示例

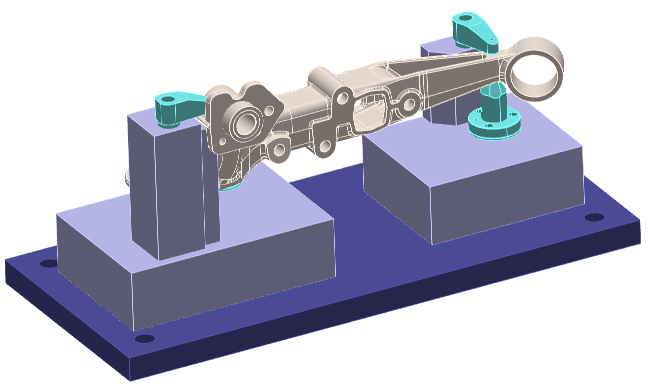

此装配体包括零件及其铸件毛坯，以及一些夹紧元件：

第二个实体（深蓝色板）不正确。它不被认为是有用的元素，我们取消导入。

4个夹持元件被隐藏了，

不同的元素被赋予了“零件”、“库存”和“符号”类型。

零件及其夹具已准备好进行加工。

(blue star) 这是一个关于多个实体导入的视频：

Multiple Solid Import.png

(blue star) 这是一段关于固体分配的视频：

Assignment of Solids.png

弹出菜单

A 右键单击 在一行或多行上启用访问某些操作，具有多重选择的优势：

  • 选择 的元素类型，

  • 缩放 在选定的实体上，

  • 编辑 更改某些元素的颜色或图层的属性，

  • 移动 几何图形在某些情况下很有用。

我们还发现了删除和隐藏命令。

(blue star) 这段视频演示了在导入多个CAD文件时如何使用“移动”命令：
