The wireframe creation has been completely renewed and is now closer to CAD systems' standard drawing workflow. GIFs have been added for easy use and can be visualized by pointing your cursor on the command!
Lütfen aşağıdaki açıklamayı okuyun ve ayrıca sayfanın altında öğretici videoları izleyebileceğinizi ve pratik yapabileceğinizi unutmayın.
Sunum
Tel Çerçeve menüsü 5 alt menüye ayrılmıştır:
|
Oluşturma |
Taslağın çoğu bu alt menünün komutları sayesinde yapılır. |
|
Finiş |
Çizim tasarlandıktan sonra, radyüs, pah ekleme vb. gibi bitirme işlemlerini yapabilirsiniz. |
|
Delikler |
Standart delikler, kullanıcı delikleri (HMF) ve delik editörü. |
|
Konik |
Konik şeklinin 'Açılı Kesme' işleme çevrimi ile kullanılacak şekilde oluşturulması |
|
İçe Aktarma Temizliği |
2B CAD dosyalarını (DXF, DWG…) içe aktarırken kullanışlı komutlar |
Prensip
Tel kafes tasarımının prensibi, tel kafes geometrisini çizmek ve ardından teknik çizim gibi kontürleri izlemektir. Bu yöntemi önceden tanımlanmış şekillerin (dikdörtgenler, dikdörtgenler, delikler) oluşturulmasıyla karıştırabilirsiniz. Son olarak, radyüsler, pah, eklemler vb. gibi sonlandırma tasarım komutlarını kullanın.
|
Taslağınızı hızlı ve kolay bir şekilde elde etmek için, şekil şekil geometri tasarımı .
Örneğin, birkaç cep ve kontür çizmek istiyorsanız, bir cep için sınırsız geometri oluşturun, ardından son kontürü izleyin, ardından ikinci cep çizmeye başlayın, vb. |
Son tasarım taslağı
|
|
Tüm sınırsız geometriyi bir kerede oluşturursanız, son kontürleri izlemek zor olacaktır. Sağ tarafta, oldukça basit bir çizim için sınırsız geometrinin bir örneğini görebilirsiniz. Ekranda açıkça çok fazla sınırsız eleman var! |
|
|
Burada, şekillerin teker teker izlendiği aynı çizimi gösteriyoruz. Çizimi bitirmek çok daha kolay ve daha net. Başka bir tavsiye ise Önceki örnekte yaptığımız gibi, şekilleri farklı renklerle oluşturun. Geometriyi renge göre sıralamanıza veya gizlemenize olanak tanır ve bu, işleme seçimini çok daha kolay hale getirir. Another solution is to design with different layers. For more details on layers, buraya tıklayın . |
|
Komutların Genel Kullanımı
|
Komutlar şu adreste mevcuttur alt menülerin sol araç çubuğu . Burada size daire komutu hakkında bilgi vereceğiz.
Çizilecek özelliğe tıklayarak, çok sayıda yapılandırma modundan seçim yapmanız gerekir. |
|
|
Ardından oluşturma noktalarını atamanız ve onaylamak için arka plana tıklamanız veya koordinatları girmeniz gerekir (bir sonraki sayfada açıklanmıştır). |
|
|
Ardından, tasarımı tamamlamak için doğru özellik parametrelerini ayarlayabilir ve Onayla'ya tıklayabilirsiniz. |
|

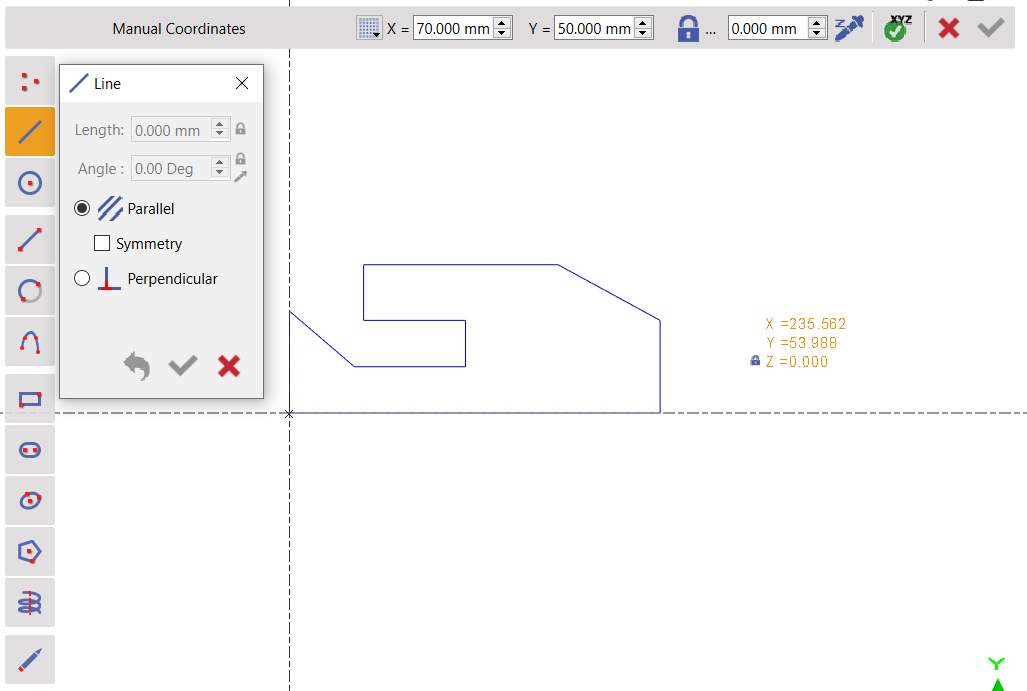

Koordinat Sistemi
The sketching command no longer exists in the version 6.09. You can use the coordinates system to create the drawings:
|
Değerleri manuel olarak girebilirsiniz X,Y değerler. Klavyenizdeki Enter düğmesine tıklamanıza gerek yoktur. SEKME düğmesini kullanarak bir alandan diğerine kolayca geçebilirsiniz. Simgeye tıklayın [1] to create the point(s).
|
|
|
|
By clicking icon [2] , you can set your coordinates and the grid step.
|
|
|
|
We can define the Z altitude [3] using the two methods: 1 - Tür Değeri alana manuel olarak girin. 2 - pipet [4] to pick the altitude. Sağda Z irtifasında Tasarım hakkında bir video izleyebilirsiniz: |
|
|
|
Kapalı: Alana girilen değeri kilitler. |
|
|
Açık: Alan değeri veya seçilen mevcut noktanın değeri. |
|
|
Yüksekliği seçin. |
|
Sıra sende!
Aşağıda, tasarlayacağımız 2 iş parçasının düzen şemaları bulunmaktadır. İş parçalarının nasıl tasarlanacağını görmek için videoları izleyebilir veya kendi başınıza tasarlamayı deneyebilirsiniz.
|
Plaka Fikstürü
|
Bu video şunların oluşturulmasını tanıtıyor: daire, çizgi, çizim, çokgen, dörtgen, radyüs.
|
|
Çerçeve
|
Bu video şunların oluşturulmasını tanıtıyor: dikdörtgen, bölüm, radyüs, standart delikler, kırp veya uzat, paralel profil, pah.
|
