Sunum
|
GO2cam, geometri toleransı için benzersiz ve güçlü bir işlevsellik sunar. Prensip, orijinal şekli değiştirmeden bir profil oluşturmak ve tolerans uygulamaktır. Tolerans uygulanacak profiller, GO2cam'de çizilen veya herhangi bir CAD yazılımından içe aktarılan, 2B veya katı, her türlü geometriye dayalı olabilir. |
Tolerans, frezeleme ve ayrıca Tel Erezyon EDM .
mevcuttur. Tolerans komutlarının 2 ana amacı vardır:
-
Gerekli doğruluğa uyun: standart bir toleransın tanımı.
-
Parça topolojisini değiştirin: 2 eleman arasındaki mesafe veya açı değerini değiştirerek, bir elemanı başka bir elemana göre hareket ettirme yeteneği.
Aşağıdaki örnek bunları tanıtır 2 işlevsellik :
|

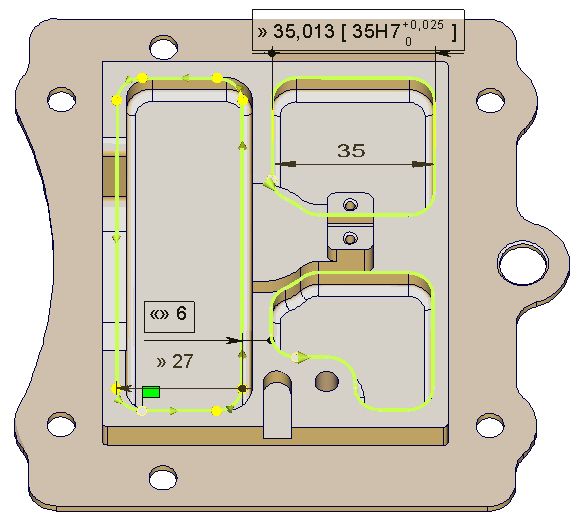

Doğruluk: Sağ üst köşedeki cep 35 mm genişliğindedir. Bu, kontrol tarafından bulunan değerdir. Taslak, genel toleransın H7 olduğunu belirtir. Tolerans sayesinde, bu değeri boyuta uygulayabilir ve ortalama değeri işlemek için seçim yapabilirsiniz. Bu durumda, bu 35.0125 mm değeridir. Topoloji: Cepler arasındaki duvar gerçekte 6 mm'dir (taslakta okuyun). Modelde değer 5 mm'dir. Bu hatayı tolerans menüsünde düzeltebilirsiniz. Tüm cep hareket ettirilir, genişliği (27) değiştirilmez. |
|
Komutların Listesi
|
Profiller Tanımı |
|
Doğrusal Tolerans |
|
Açısal Tolerans |
|
Dairesel Tolerans |
|
Değişiklik Yap |
|
Bir Toleransın Hareketi |
|
Profil İptal |
Temel Noktalar
GO2cam'deki toleransın güçlü işlevselliğine odaklanmak istiyoruz. Bu seçenekler, CAD/CAM pazarında benzersiz ve özeldir!
Tasarım ve üretim departmanlarının birlikte iyi iletişim kurmasının ne kadar zor olduğunu hepimiz biliyoruz. Makinistlerin bakış açısından, tasarımcılar her zaman işleme kısıtlamalarını dikkate almazlar!
Tipik bir durum, toleransların tanımıdır. GO2cam, tolerans için kolay ve otomatik araçlar sağlayarak bu önemli sorunu çözmenize yardımcı olacaktır.
CAD toleranslarını kurtarma
|
Toleransları tekrar tanımlamaya gerek yok, birkaç tıklama yeterlidir ve işleme, tasarımcı tarafından tanımlanan toleransları dikkate alacaktır! Prensip oldukça basittir: yeni bir tolerans tanımlamak ister gibi davranın. İlk olarak, profili tanımlayın, tolerans türünü (doğrusal, açısal veya dairesel) seçin, ardından toleranslı öğelerine tıklayın. Toleransın kendisini tanımlamanız gereken anda, çift tıklayın taslakta zaten tanımlanmış olan CAD toleransında, değerler doğrudan GO2cam tarafından kurtarılır! |
|
|
|
Boyutlara saygı gösterin
|

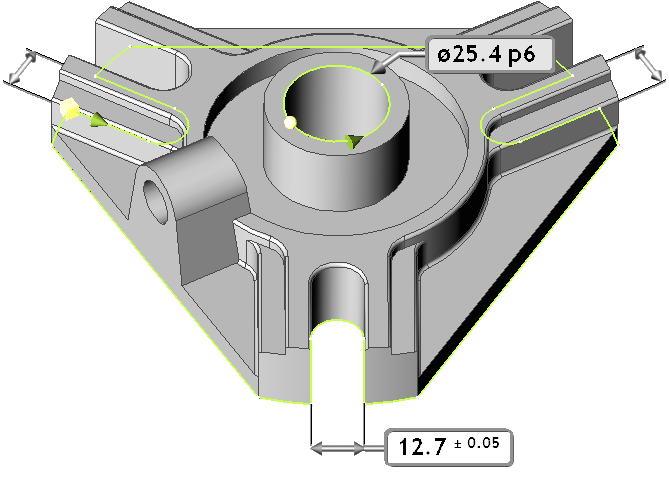

Bir CAM teknisyeninin bir CAD modelini içe aktardığında karşılaştığı en büyük sorunlardan biri, toleranslı birçok geometriyi değiştirmek zorunda kalmasıdır. Bunun nedeni, CAD modellerinin her zaman bir toleransın nominal değerine uyularak tasarlanmasıdır! Somut bir örnek alalım: sağdaki katı parçanın delik toleransı 25.4P6'dır. Alt tolerans -0.031, üst tolerans -0.018'dir. Sonuç olarak, nominal değer 25.4 ile çizilen geometri basitçe yanlıştır! Tolerans dışındadır! GO2cam ile boyutu kolayca değiştirebilir ve alt, üst veya ortalama değere göre işlemek için seçim yapabilirsiniz! |
Ortalama değerde işleme
|
Bu soruyu kim hiç almadı: CAD sistemimde, toleransımın ortalama değerinde çizebilir miyim? Cevap HAYIR, ancak GO2cam, şekli ortalama tolerans değerini dikkate alarak işlemenizi sağlar! Aşağıdaki örnekte, boyutu ortalama değerde tanımlama seçimini yapıyoruz. Bu 7.55 değeri, işleme için kullanılacak olan değer olacaktır. |
|
|
|
|
Topolojinin değiştirilmesi
|
Tolerans modülü ayrıca, gerekirse bir parçanın topolojisini değiştirmeyi de sağlar. Bir CAD taslağında okunan bir boyut ve gerçek geometri değeri farklı olabilir. Tolerans, geometriyi değiştirmeden gerçek boyuta uymanızı sağlayacak, bu da zor veya belki de imkansız olabilir. Örneğin, Katı Tanıma komutuyla tanımlanan bir deliği hareket ettirebilirsiniz. Yüzün bir kenarı ile delik arasında bir 'tolerans' tanımlayın ve boyutu değiştirin. Delik hareket ettirilir ve geometrinin kendisini değiştirmeden, yeni konumunda işlenecektir. |
|
Geçmişi Sakla
|
Toleranslar, doğrudan geometriye değil, profillere uygulanır. Bu, CAD departmanından veya müşteriden alınan orijinal CAD modelini değiştirmediğimiz anlamına gelir. Avantajı, tolerans değerini gerektiği kadar çok kez değiştirme yeteneğidir. İşleme uygulayabilir ve bundan sonra toleransı değiştirebilirsiniz, geçmiş korunacaktır. |
|
