A layer can be compared to a transparent sheet that you would use while drawing. You can use many different layers, it helps you sorting the draft by type of geometries or elements. For example, title blocks and dimensions are often gathered on one layer different than the layers used for geometries.

Katmanlar, palet içinde yönetilen özelliklerden biridir, örneğin renk ve çizgi türü.

Aşağıda şunlar hakkında açıklamalar bulacaksınız:

  • Geçerli katmanı değiştir

  • Geçerli katmanı kopyala…

  • Katmanı seç

  • Filtreleme ve sıralama

  • Katmanların yönetimi.

Geçerli katmanı değiştir

GO2cam'i başlattığınızda, 1 numaralı katmanda çalışıyorsunuz. Geçerli katmanı değiştirmek istiyorsanız, birkaç yöntem vardır:

Etkin durum çubuğunda, katman adına sağ tıklayın. Aşağıdaki gibi bir açılır menü görünecektir.

1. Bir numara ile katman seçin

‘Numara gir’i seçin.

Diyalog kutusunda, seçilen numarayı girin ve onaylayın.

2. Katman listesinden katmanı seçin

Katman listesini açmanın iki yolu:

  1. Durum çubuğunda sağ tıklayın ve ‘Katmanı Seç’

  2. Özelliklerin Yönetimi'nde, katmanların yanındaki açılır listeden tıklayın.

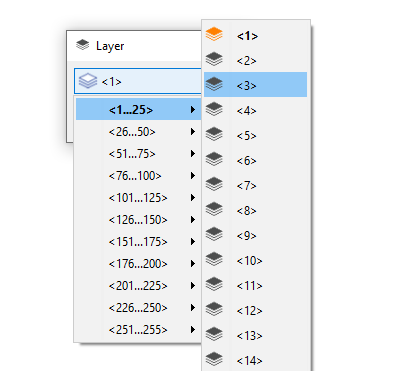

Katman listesini almak için açılır kutuyu açın.

İlk açılır menü, <1…25>, <26…50> vb. ailelerin listesini açar.

İkinci bir menü açmak için aileyi seçin ve ardından istediğiniz katmana erişin.

Geçerli katman simgesi turuncu renkte gösterilir.

Layers List.png


3. Bir öğeye tıklayarak katmanı seçin

Bu komuta erişmenin iki yolu:

  1. Durum çubuğunda sağ tıklayın ve ‘Katmanı Kurtar’

  2. Özelliklerin Yönetimi'nde, Katman pipet simgesine tıklayın.

Sonra ekrandaki herhangi bir öğeye tıklayın, GO2cam katman numarasını alır ve geçerli katman olarak uygular.

Geçerli katmanı kopyala…

Bu işlev, belirli bir katman içinde etkin katmanın bir çoğaltmasının oluşturulmasını sağlar.

Etkinleştirildiğinde, bir iletişim kutusu kullanıcıdan bir katman numarası girmesini ister. İstenen katman numarası girildikten ve işlem doğrulandıktan sonra, kaynak katmanla ilişkili tüm öğeler ve özellikler belirtilen katmana çoğaltılır.


Filtreleme ve sıralama

In the status bar and Management , you can check a box [1] to visualize only the elements belonging to the current layer.

Katmanlara ayrıca Filtreler iletişim kutusu.

Orada, özel bir 'Katmanlar' sekmesi, ağaçta görüntülenen etkin katmanların listesini almayı sağlar. Bu liste, varsa adlarını görüntüleyebilir. Orada, katman içeriklerini gizlemek için kutuları işaretleyip işaretini kaldırabilirsiniz.

Katman yönetimi

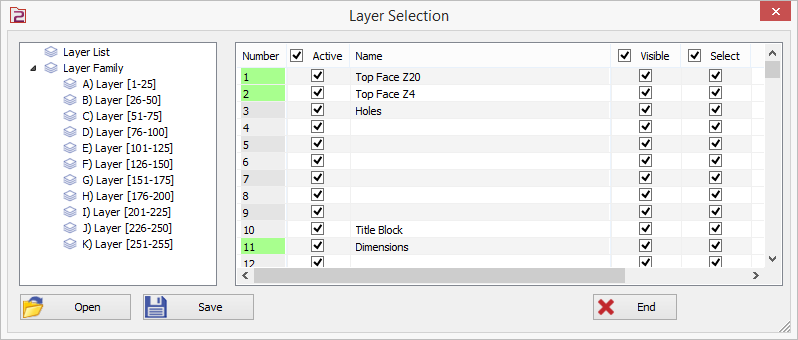

Durum çubuğunda sağ tıklayın ve 'Katmanları yönet'i seçin

Bu komut, katmanların ve katman ailelerinin tamamının listesini bir tabloda görüntüler.

Solda, önce Katman Listesi #1'den #255'e kadar olanları bulursunuz. Ardından, Katman Aileleri 'nin A'dan K'ya sıralanmış listesi görünür, her aile 25 katman içerir.

Tablo, hem katmanlar hem de katman aileleri için kullanışlı birkaç seçenek sunar:

- Etkin: bir katmanı veya bir aileyi devre dışı bırakmak, 'dondurmak' için olanak sağlar. Etkin olmayan katman artık palet içinde veya filtre iletişim kutusunda görünmez.

- Adı: Katman ve aileye isim vermek için alana tıklayın, Enter tuşuna basmak bir sonraki öğeye çok hızlı bir şekilde geçmeyi sağlar,

- Görünür: Bir katmanı veya bir aileyi gizlemek için,

- Seç: Kutunun işaretini kaldırarak, katmanın elemanları hala görünür durumda kalır, ancak artık seçilemez (değiştirilemez, taşınamaz, silinemez, vb.).

The Katmanların işgali is now pointed out with the Katman numarası hücresinde yeşil renk

Özelleştirme: Bu yapılandırmayı *.LAY biçiminde bir dosyada kaydedebilirsiniz. Başka bir parça üzerinde çalışırken, bu dosyayı açıp bu katman listesini uygulayabilirsiniz.

GO2cam.LAY adıyla bir katman listesi oluşturursanız, bu dosya daha sonra varsayılan dosya olarak kabul edilir ve GO2cam'in her açılış oturumunda yüklenir.

Son pozisyon ve diyalog kutusunun boyutu artık bellekte tutuluyor. Diyalog kutusunu daha sonra açtığınızda aynı olacaktır.
