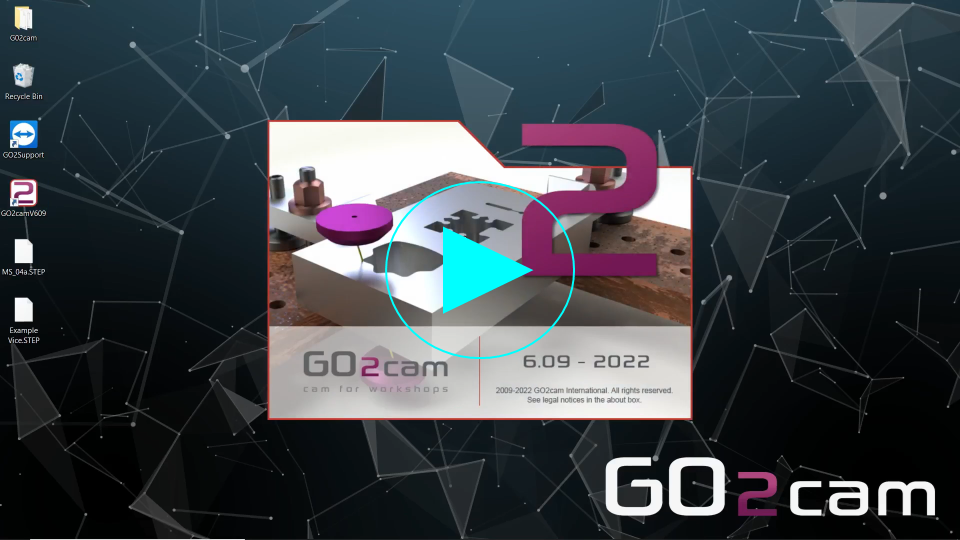

Sayfanın altındaki bir videoyu izleyin: Buraya tıklayın

Takımlar, semboller, makine vb. için oluşturma işlemi, etkileşimli eksen sistemi ile daha akıcı hale geldi.

• Ok - seçilen eksen yönünü ters çevirir

• Harf - seçilen eksenin farklı bir yöne yeniden konumlandırılmasını sağlar

• Orijin - eksen sisteminin başka bir orijine taşınmasını sağlar.

Oluşturma süreciyle ilgili bir video izleyin.

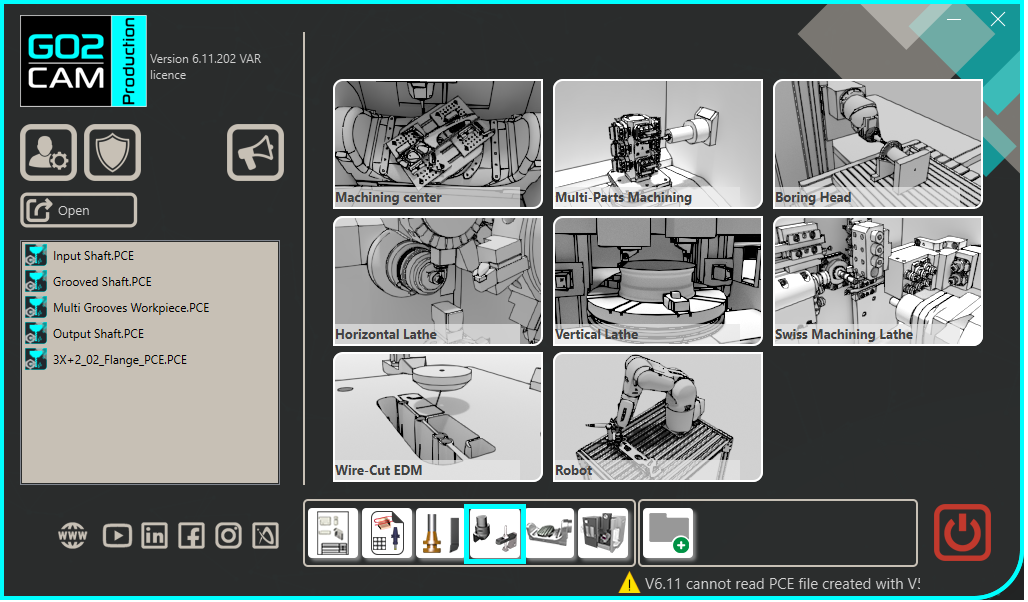

Ana Sayfadaki "Sıkma / tutucular" modülünü seçin.

GO düğmesini tıklayın

İçe aktarılacak dosyayı seçin

Katıya uygulanacak içe aktarma seçeneğini seçin.

"Uygula" yı tıklayın

Ardından "Oluştur" sekmesini ve ardından "Mengene ve Kelepçe" menüsünü tıklayın

Hareketli elemanlar için vektörler oluşturmak için 'Bileşen Vektörleri' komutunu tıklayın.

Vektörle ilişkilendirilecek hareketli parçayı seçin.

Eksen sisteminin konumunu tanımlamak için 'ekseni yönlendir' komutunu seçin.

Ve tekrar referans yüzeye ve ardından doğrulamak için 'yeşil onay işaretine' tıklayın.

'Bileşen Vektörleri' komutlarını seçin

ardından 'ekseni yönlendir'

ve gösterildiği gibi vektörü oluşturmak için hareketli elemanın yüzeyine tıklayın.

Gösterildiği gibi hareketli elemanın karşı tarafında oluşturmak için aynı prosedürü tekrarlayın.

Vektör yönünü ters çevirmek için 'Vektör yönünün ters çevrilmesi' kutusunu işaretleyin.

Çenenin karşı tarafı olduğundan, 'Zıt Sıkma' onay kutusunu etkinleştirin ve ardından yeşil onay işaretiyle doğrulayın.

Dinamik semboller ağacında, üç 'Hareketli elemanın' tümünü seçin.

Ardından sağ tıklayın ve 'Elemanları bağla'yı seçin.

İkinci çene için işlemi tekrarlayın. İlk olarak, 'Bileşen Vektörleri' komutunu tıklayın

eksen sistemi oluşturmak için.

Ardından gösterildiği gibi hareketli elemanı seçin.

'ekseni yönlendir'i seçin

ve gösterildiği gibi vektörü oluşturmak için hareketli elemanın yüzeyine tıklayın.

ardından doğrulayın.

'Bileşen Vektörleri' komutunu tıklayın

ve tekrar 'ekseni yönlendir'i seçin

ardından vektörleri oluşturmak için gösterilen yüzeyi seçin.

Ardından doğrulayın.

İkinci çenenin diğer tarafındaki prosedürü tekrarlayın.

Ardından yeni oluşturulan üç elemanı bağlayın.

'Eksen Sistemi Oluşturma' komutunu tıklayın.

Eksen sisteminin konumunu tanımlamak için takımı seçin

Eksen sistemini 0'ı resimde gösterildiği gibi tanımlayın.

Eksen sistemini 1'i resimde gösterildiği gibi tanımlamak için aynı işlemi tekrarlayın.

Eksen sistemi 2'yi eksen sistemi 1 ile aynı konumda, ancak 89 yüksekliğinde oluşturun (ya yazın ya da okla gösterilen yüzeye tıklayın).

Dinamik semboller ağacında, Statik elemanlara Sağ Tıklayın, 'Yardımcı ayar'a gidin ve 'Merkez sıkma'yı işaretleyin

Dosyayı GO2cam'de kullanılmak üzere kullanıcının sembol klasörüne kaydedin.

Çoklu sıkma özellikli bir mengenenin nasıl oluşturulacağını ve katı üzerinde nasıl kullanılacağını gösteren videoyu izleyin.
