Giriş
Bu sayfa, bir Frezeleme makinesi için iki simetrik hareketli çeneye sahip bir mengenenin nasıl oluşturulacağını açıklamaktadır.
|
|
|
Takımlar, semboller, makine vb. oluşturma işlemi, etkileşimli eksen sistemiyle daha akıcı hale geldi.
|
|
Simetrik Mengene Oluşturma
|

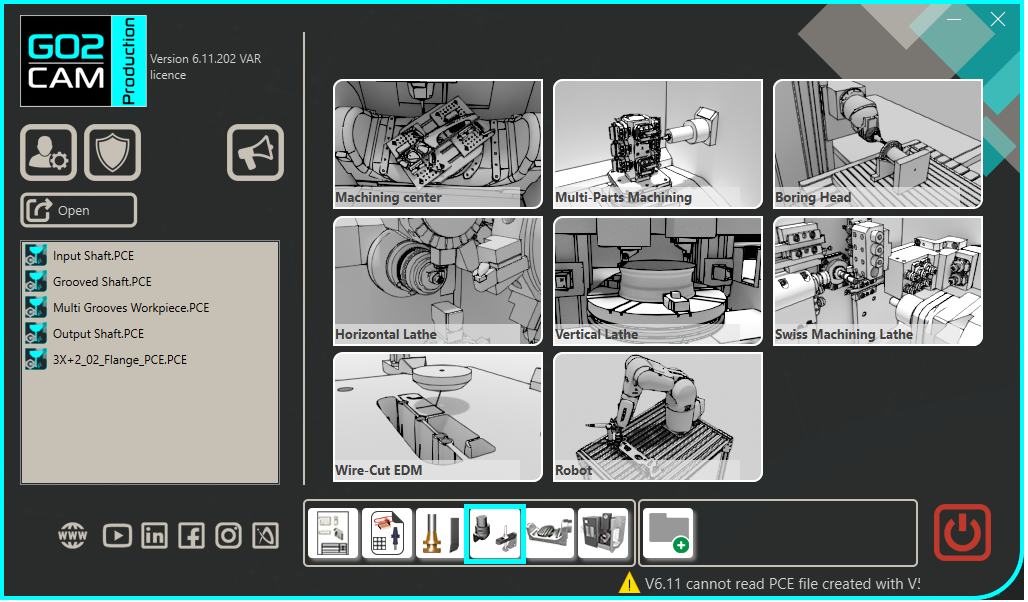

Ana sayfada “Sıkıştırma / Takım Tutucular” modülünü seçin. |
|
|
GO düğmesine tıklayın |
|
|

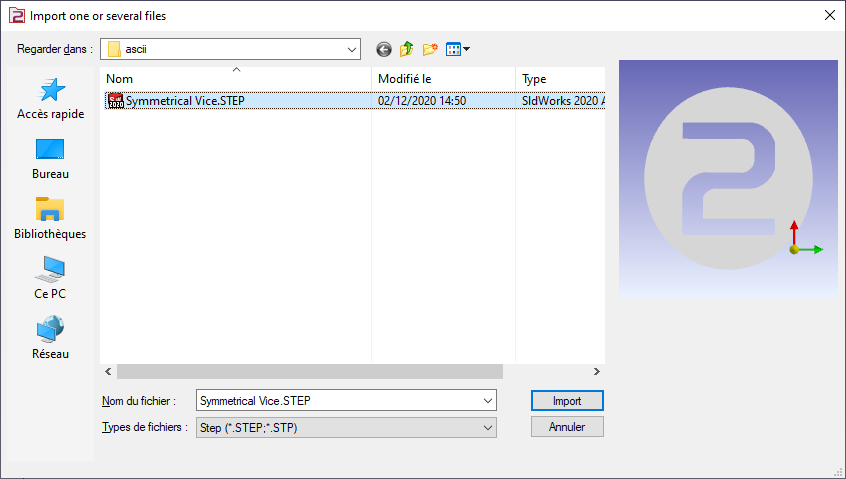

İçe aktarılacak dosyayı seçin |
|
|
Katı üzerinde uygulamak istediğiniz içe aktarma seçeneğini seçin. “Uygula”ya tıklayın |
|
|
“Oluşturma” sekmesine ve ardından “Mengene ve Kelepçeler” menüsüne tıklayın |
|
|
Eksen sistemi oluşturmak için komutu tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|
Eksen sistemini 0 olarak tanımlayın.
Alt yüzeye tıklayın ve onaylayın.

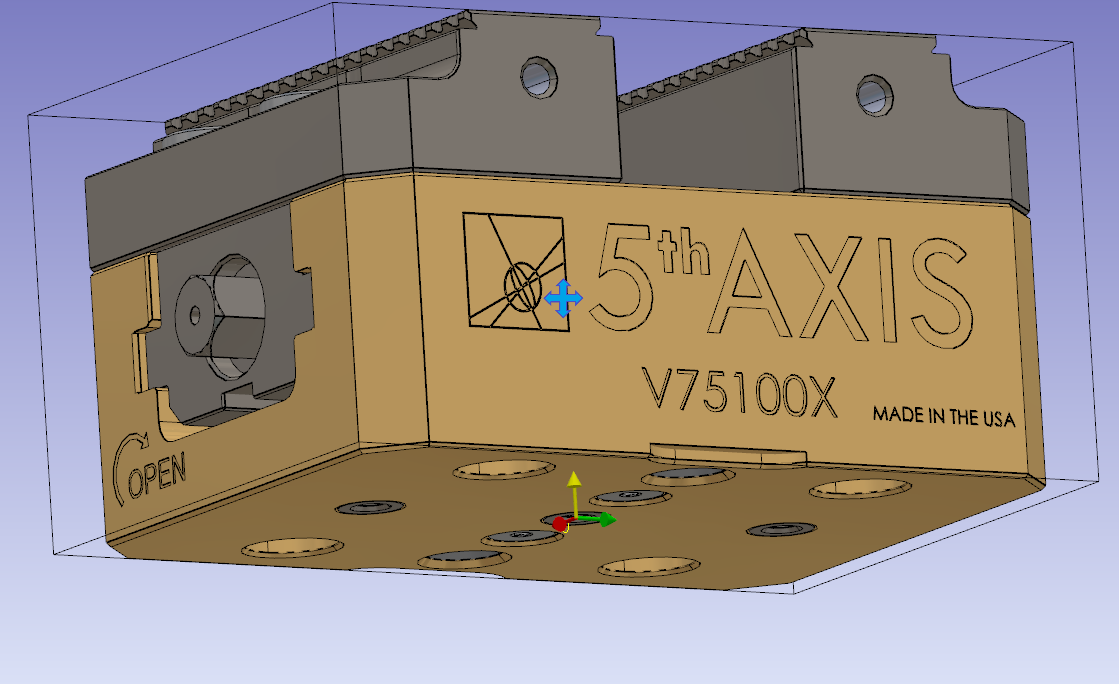

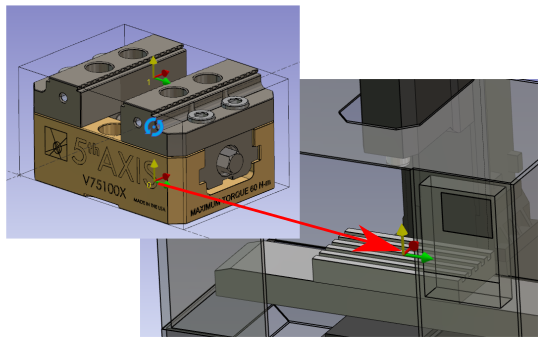

Eksen sistemi, mengenin monte edileceği çalışma parçası desteğinin eksen sistemiyle eşleşecektir.
|
|
|
Eksen sistemini 1 oluşturmak için aynı komutu yapın.

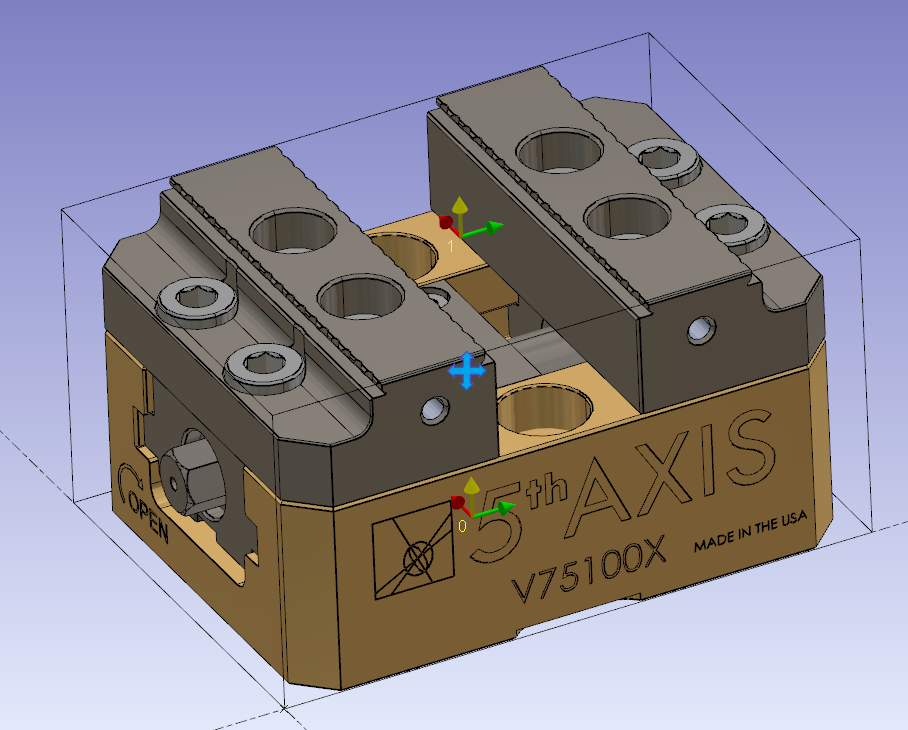

Eksen sistemi 1, mengenin parçanın üzerindeki konumunu ayarladığınızda yönlendirebileceğiniz nokta olacaktır. Simetrik mengene için, iki çene arasına ortalanmalıdır.
Not: Eksenin yüksekliği için Z Yüksekliğini kullanın ve mengenin en üst kısmını seçin. |
|
|
Bileşen vektörleri aracına tıklayın. |
|
|

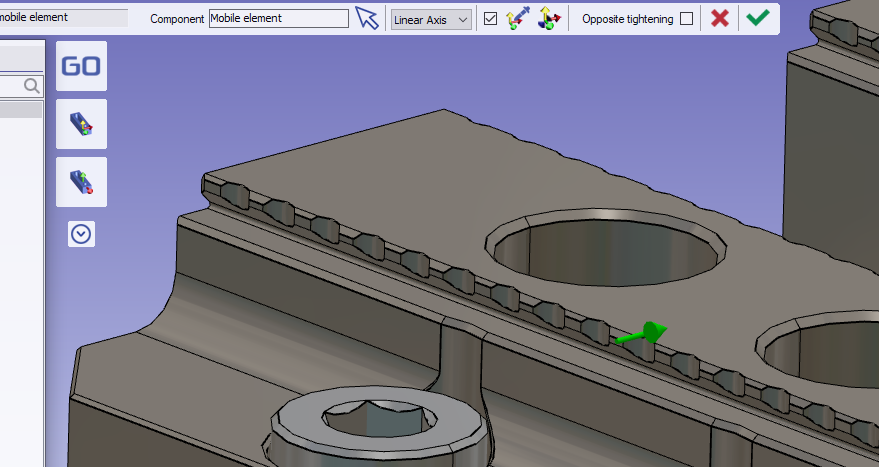

İlk çeneyi hareketli eleman olarak seçin. |
|
|

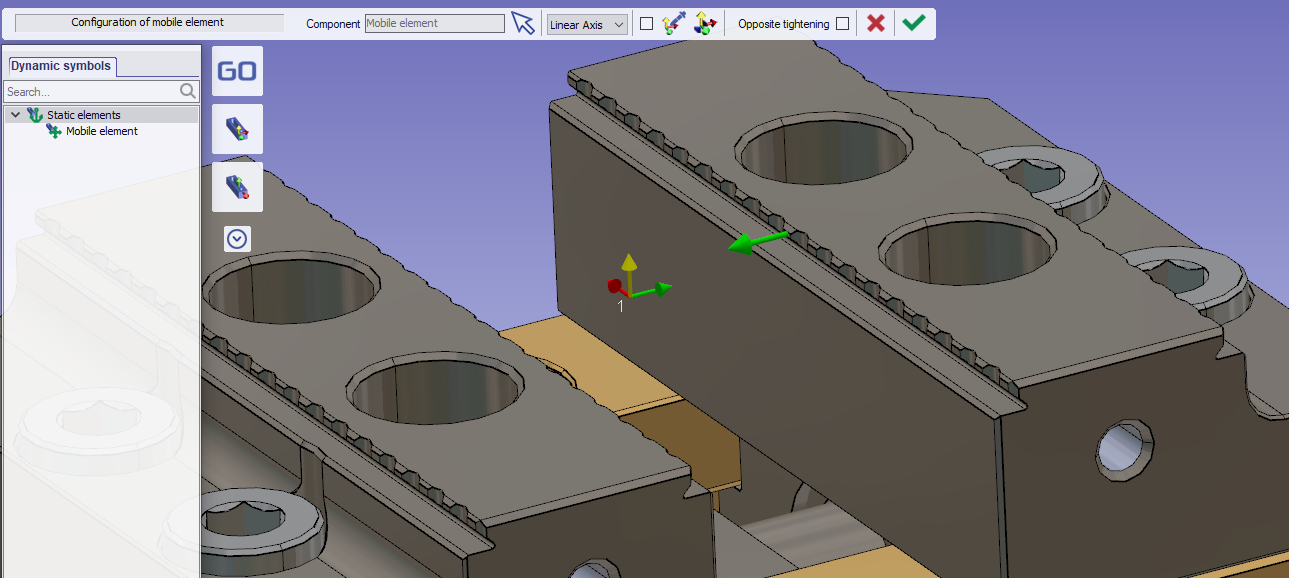

Ardından hareket yönünü oluşturmak için aracı tıklayın. |
|
|

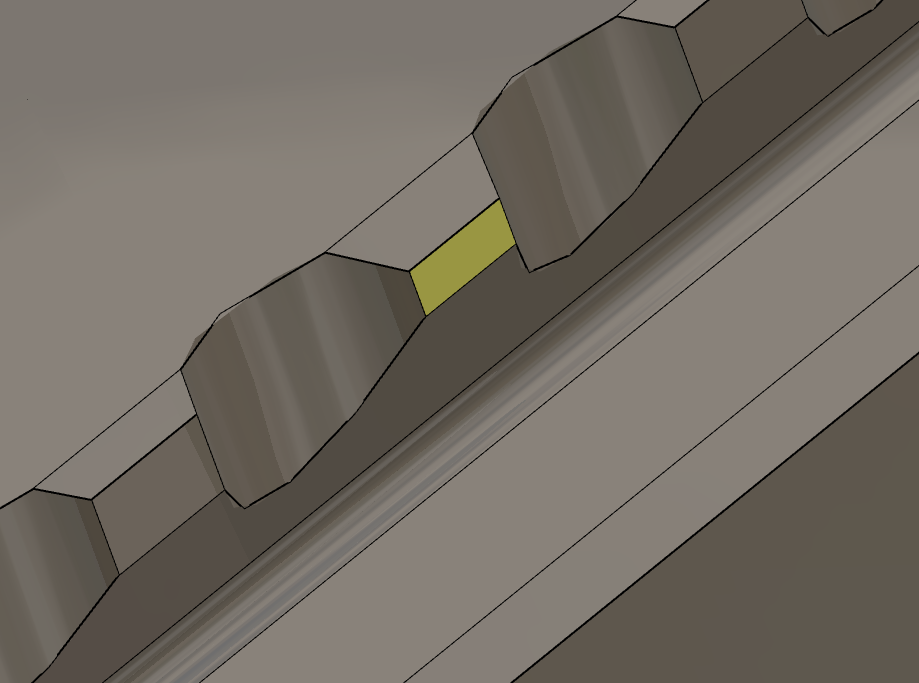

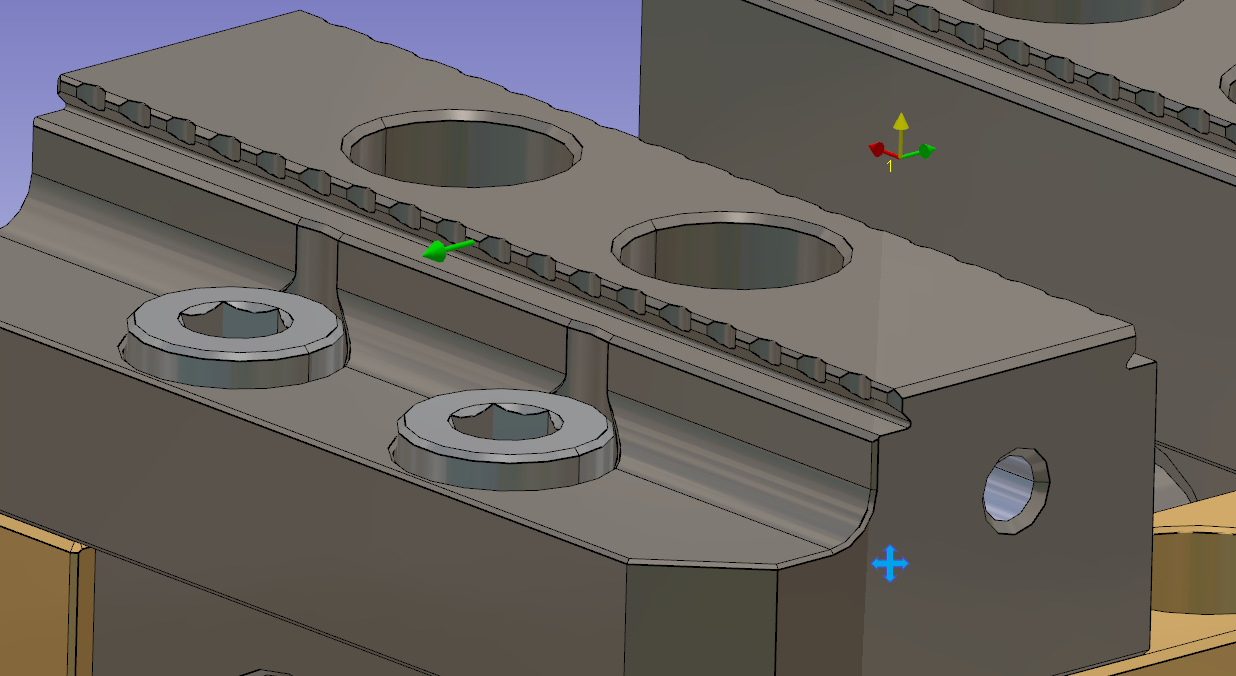

Hareketli çenenin yüzeyine tıklayın. |
|
|
Hareketli eleman oluşturmayı onaylayın. |
|
|
İkinci çene için aynı işlemi yapın. |
|
|

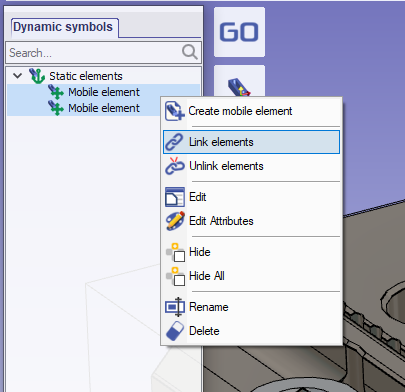

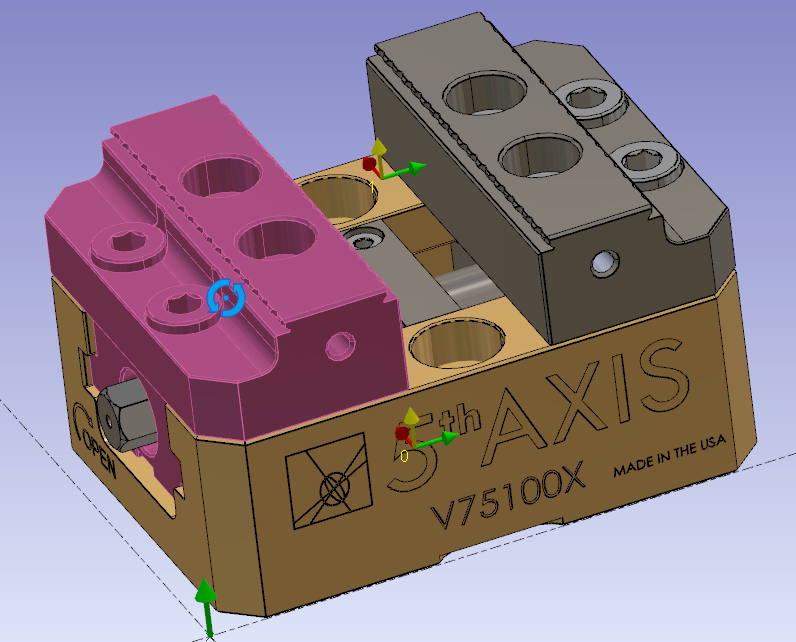

İki çenenin hareketini senkronize etmek için her ikisini de sol ağaçta seçin. Açılır menüyü görüntülemek için Sağ tıklayın ve ardından “Elemanları bağla” seçeneğini seçin.
Bağlı elemanlar, üzerinde tanımlanan yönde aynı mesafeyle hareket edecektir. |
|
|

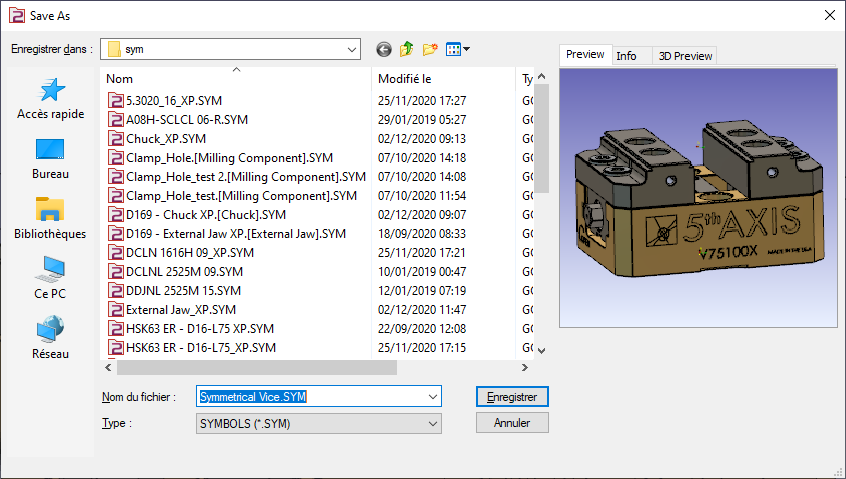

GO2cam'de kullanmak için dosyayı sembol klasörünüze kaydedin. |
|
Tamamlayıcı bilgiler
Bu tür mengene, çenenin ters çevrilmesi ve başka bir sıkma pozisyonunun elde edilmesi olanağını sağlar.
Bunu aynı sembolde yapılandırmak mümkündür. Bunu yapmak için aşağıdaki adımları izleyin.
|
Önceki mengeneyi açın |
|
|
Katı olmadan hareketli eleman ekleyin.
|
|
|

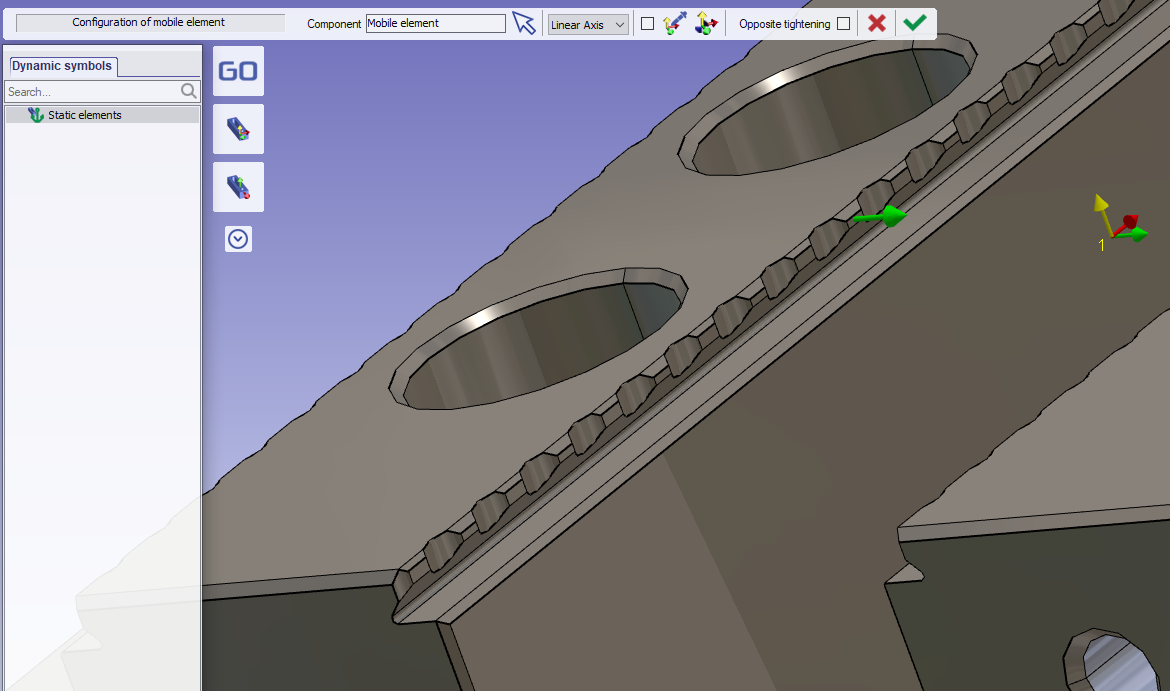

Hareketi seçilen yüzeyle zıt olacak şekilde vektörün yönünü ters çevirin. |
|
|

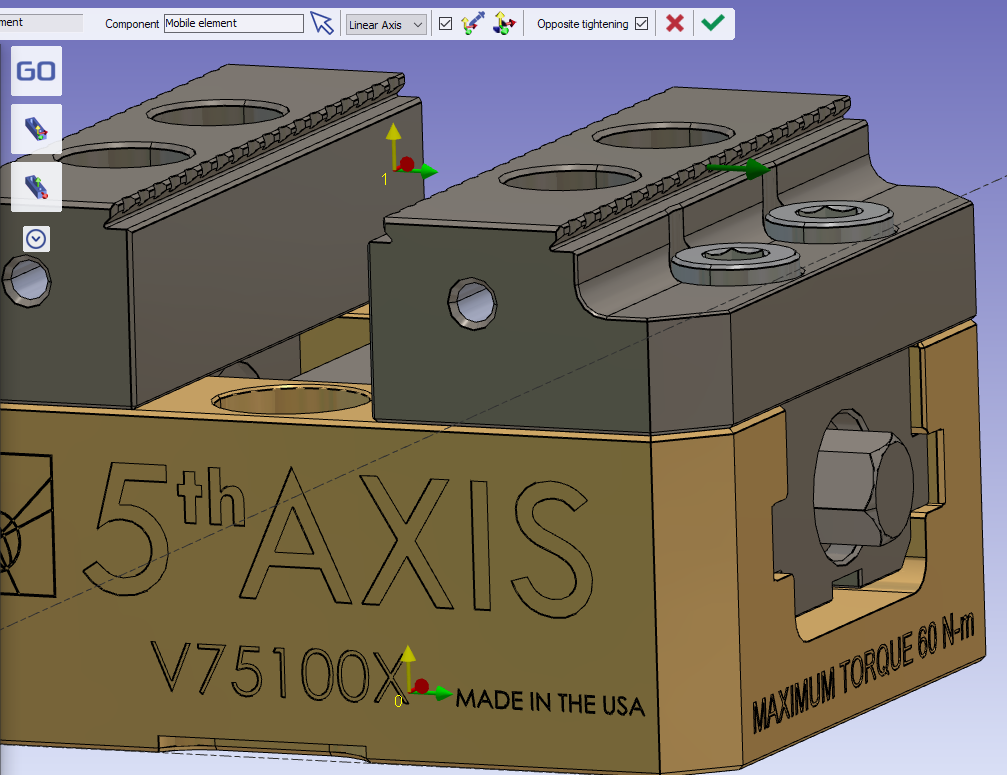

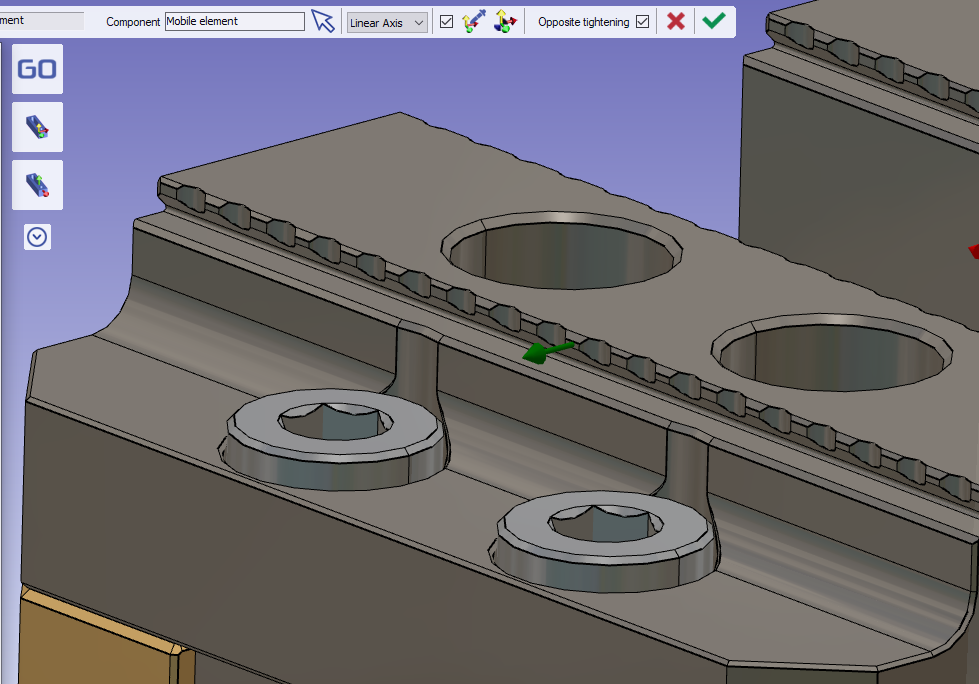

Vektörün görüntüsünü ters çevirmek için “Zıt sıkma” seçeneğini işaretleyin.
Vektörün rengi değişir ve görüntü ters çevrilir.
Ardından yeni hareketli elemanı onaylayın. |
|
|
Diğer taraf için de aynısını yapın. |
|
|

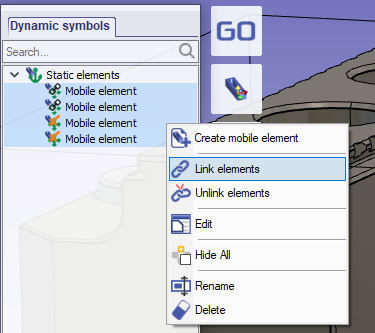

Dört hareketli elemanı birbirine bağlayın. |
|
|
Sembolünüzü kaydedin |
|
|

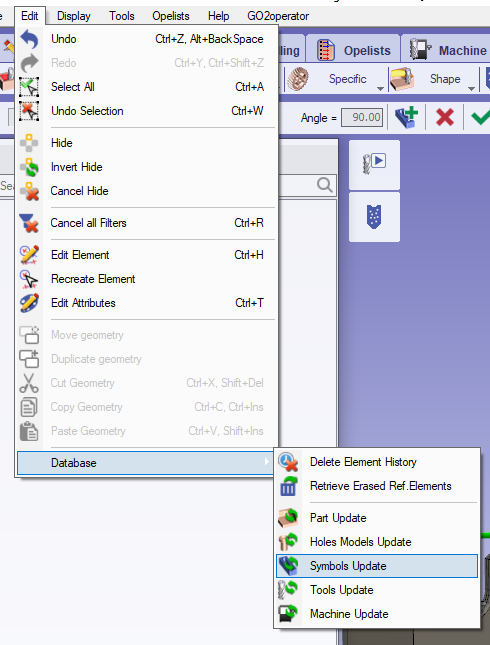

Önemli: Sembolün ilk sürümünü kullanan bir projede denemek istiyorsanız, sembol veritabanını güncellemeniz gerektiğini unutmayın. |
|
Önemli noktalar
-
Eksen sistemi 0, makinenin çalışma parçası desteğine monte edilecektir.
-
Eksen sistemi 1, mengenin stok üzerinde konumlandırılması için kullanılacaktır.
-
İki hareketli elemana sahip olacaktır.
-
Hareketli elemanlar birlikte hareket etmek için bağlanmalıdır.
Mengeneyi stok üzerinde konumlandırmak için birden fazla eksen sistemi tanımlayabilirsiniz. Bunu yapmak için eksen sistemi ekleyin.
|
|
