Bu ortam, parçanın çizim ve ölçülendirilmesine ayrılmıştır. Komutlar 2 menüde sıralanmıştır:

  • Düzen Tasarımı : Bu menü, geçerli parçanın düzeninin tanımlanmasını sağlar.

  • Başlık Bloğu Oluşturma : Başlık blokların oluşturulması ve tanımlanmasına ayrılmış menü.

Presentation

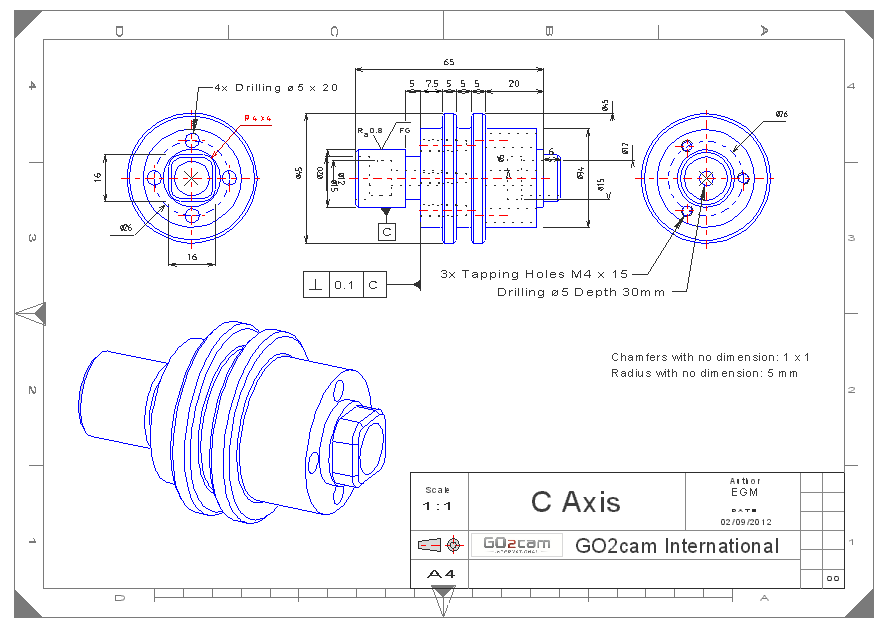

Aşağıda, GO2cam'de tanımlanmış bir düzen ve Düzen Çizim modülünün bazı işlevleri bulunmaktadır:

  • Metinler (örneğin, ‘Ölçüsüz pah: 1 x 1’)

  • Ölçüler (doğrusal ve eksenel ölçüler)

  • Açıklamalar (örneğin, ‘ 4x Delme d5 x 20 ’)

  • Toleranslar (şekil, yönlendirme, konum ve yuvarlaklık toleransları)

  • Görüntüler (logonun içe aktarılması)

  • Başlık Bloğu (oluşturma ve ayarlar)

Tel Kafes Geometrisi Düzeni

Bu videoda:

  • Mevcut standart bloğu açarak A3 sayfada Sayfa Kurulumunun Tanımlanması.

  • Genel Ölçülendirme komutunun kullanımı.

1 Page setup and overall dimension-20240826-112504.png

Doğrusal Ölçülendirme

  • tel kafes taslağına ölçüler yerleştirin,

  • virgülden sonraki ondalık sayıların sayısını değiştirin,

  • bir çizginin yönüne dik veya paralel ölçüler tanımlayın.

2 Linear Dimensions-20240826-112607.png

Dairesel Ölçülendirme

  • tel kafes taslağına ölçüler yerleştirin,

  • yarıçap veya çap ölçüsü,

  • ölçünün önüne önek ekleyin,

  • okun stilini değiştirin

  • toleranslar ekleyin

3 Circular dimension-20240826-112650.png

Nokta Ölçüsü

Bu komutu kullanırken, önce ölçülendirmenin orijini, 0,0 olacak bir noktayı göstermeniz gerekir.

2. video bazı seçenekleri ayrıntılarıyla açıklıyor:

  • birkaç koordinatı veya yalnızca birini gösterin,

  • eksen harfini gösterin veya göstermeyin.

4 Point Dimension-20240826-112744.png
Nokta Ölçüsü

5 Point dimension options-20240826-112841.png
Nokta Ölçüsü - Seçenekler

Pah Ölçülendirme

2 yöntemle pah ölçülerini tanımlama.

6 Chamfer dimension-20240826-112940.png

Açısal Ölçülendirme

7 Angular dimension-20240826-113102.png

Ölçülendirme Hizalama

İşlem, hizalama için referans olacak bir ölçü seçilerek başlatılmalıdır.

Bu komut için kısayol açılır menüde mevcuttur.

Bu video, GO2cam'de bir düzende çeşitli ölçülerin nasıl hizalanacağını göstermektedir.

8 Dimension Alignment-20240826-113155.png

Ölçülerdeki açılır menü birkaç ilginç seçenek açar:

  • Taşı

  • Metin taşı

  • Ölçülendirme Hizalama

  • Parçala

  • Ölçeklendir.

9 pop up-20240826-113527.png

Delik ölçülendirme

Bu video, dişli bir deliğin boyutunun nasıl değiştirileceğini ve ölçülere tolerans değerlerinin nasıl ekleneceğini göstermektedir.

10 Hole dimension-20240826-113645.png

Katı Geometri Düzeni

Katı için düzen oluşturma:

  • standart bir başlık bloğu yükleme,

  • komutunun kullanımı Katı Düzeni , seçiminize göre bir listede otomatik olarak birkaç çizim görünümü oluşturur,

  • tel kafes görünümlerinde çeşitli ölçüler kurulumu: doğrusal, dairesel ve açısal.

11 Creation of layout for solid-20240826-113737.png

Katının doğrudan ölçülendirilmesi

Bu video, bir katının kenarlarına doğrudan tıklayarak ölçülerin nasıl ekleneceğini göstermektedir.

12 Direct dimensioning of a solid-20240826-113821.png

Detay görünümü

Detail view with change of scale-20241127-111758.png

Tamamlayıcı Seçenekler

PDF'ye Düzen Yazdır

GO2cam'de tasarlanan bir düzenin PDF dosyasının komutu kullanılarak nasıl oluşturulacağını gösteriyoruz Yazdır .

13 Print layout to pdf-20240826-113914.png

Kullanıcı tercihlerini kaydetme

Ölçüler için kendi kendi özelleştirilmiş stiller oluşturabilir, kaydedebilir ve ihtiyacınız olduğunda kullanabilirsiniz.

14 Saving user preferences-20240826-114009.png

Başlık bloğunun oluşturulması ve kullanımı

Başlık Kutusu Oluşturma

15 Title box creation-20240826-114059.png

Metin Oluşturma

16 text creation-20240826-114148.png

Soru Oluşturma

17 Question creation-20240826-114230.png

Resim Ekle

Resimler sürükle ve bırak olabilir ve çokyüzlüye dönüştürülebilir .

18 Image insert-20240826-114311.png

Oluşturulan Başlık Bloğunun Kullanımı

19 Use of created title block-20240826-114356.png

Başlık Kutusunun Nasıl Doldurulacağı

20 How to fill the title block-20240826-114450.png
