Giriş
Bu sayfa, bir freze makinesi için bir hareketli çeneye sahip bir mengenenin nasıl oluşturulacağını açıklamaktadır.
|
|
Mengene oluşturma
|
Ana Sayfada “Sıkıştırma / Takım tutucular” modülünü seçin. |
|
|
GO düğmesine tıklayın |
|
|
İçe aktarılacak dosyayı seçin |
|
|
Katıya uygulanacak içe aktarma seçeneğini seçin. “Uygula”ya tıklayın |
|
|

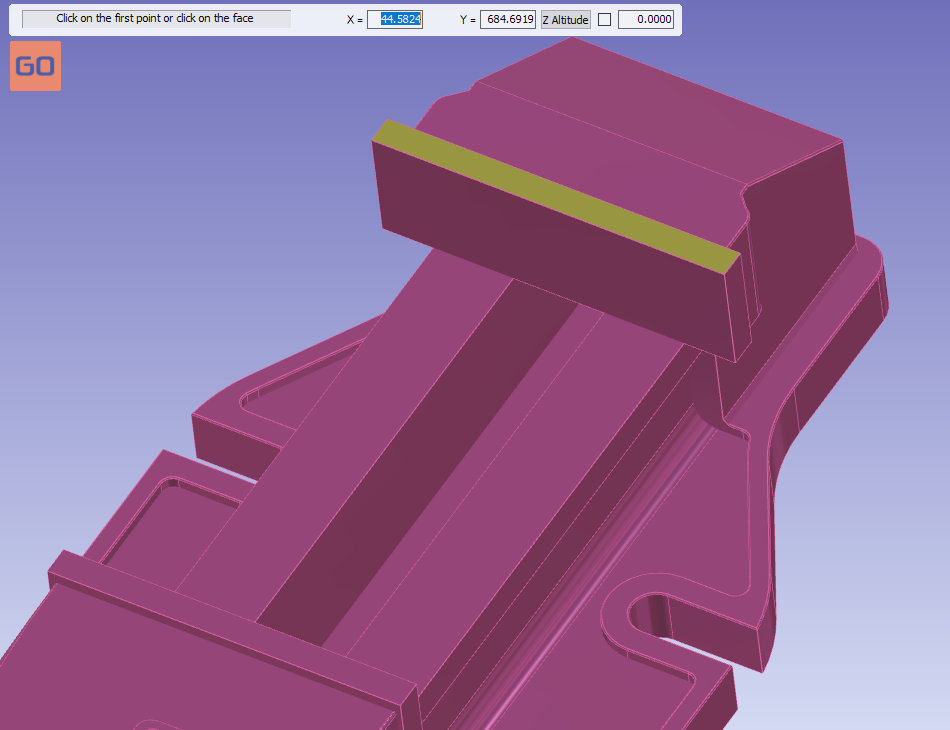

Mengenenin yönünü belirlemek için düzlem yüzüne tıklayın. Tıklanan yüz, normal vektör olarak Z eksenine sahip olacaktır. |
|
|
Orijin, daha fazla işlem yapmadan doğrudan doğrulanabilir. |
|
|
“Oluşturma” sekmesine ve ardından “mengene ve Kelepçeler” menüsüne tıklayın |
|
|
Eksen sistemi oluşturmak için komuta tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için aracı seçin |
|
|

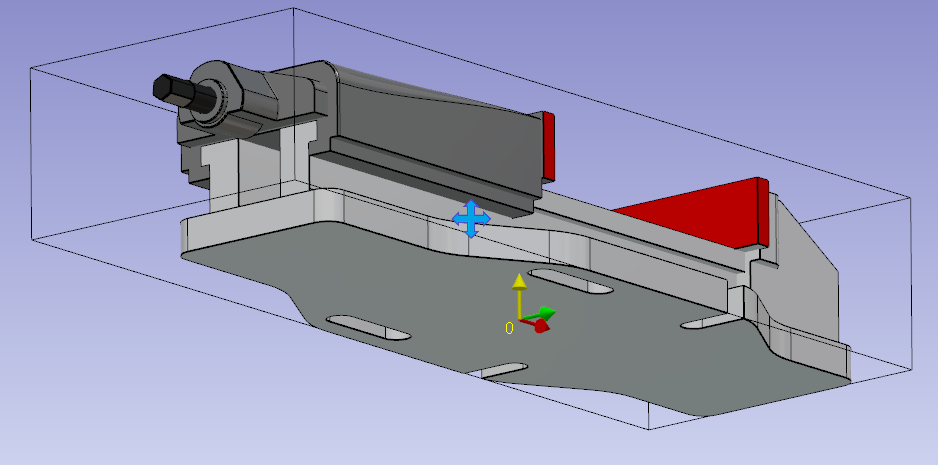

Eksen sistemi 0'ı tanımlayın.
Eksen sistemi, mengenenin monte edileceği çalışma parçası desteğinin eksen sistemiyle eşleşecektir.
|
|
|

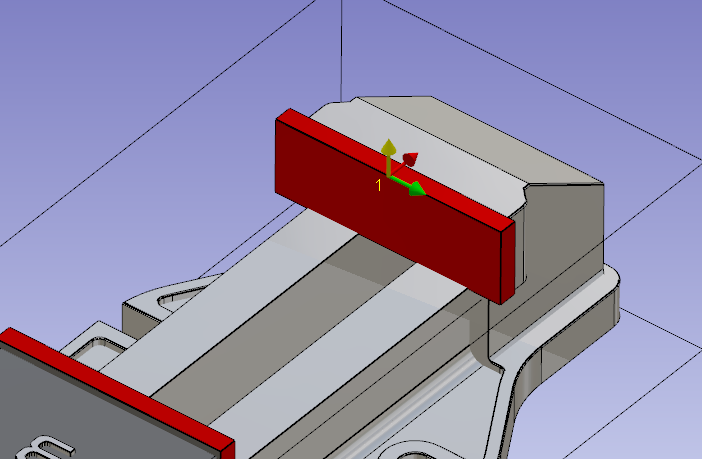

Eksen sistemi 1'i oluşturmak için aynı komutu uygulayın.
Eksen sistemi 1, parçadaki mengenenin konumunu ayarladığınızda sürebileceğiniz nokta olacaktır. |
|
|
Bileşen vektörleri aracına tıklayın. |
|
|

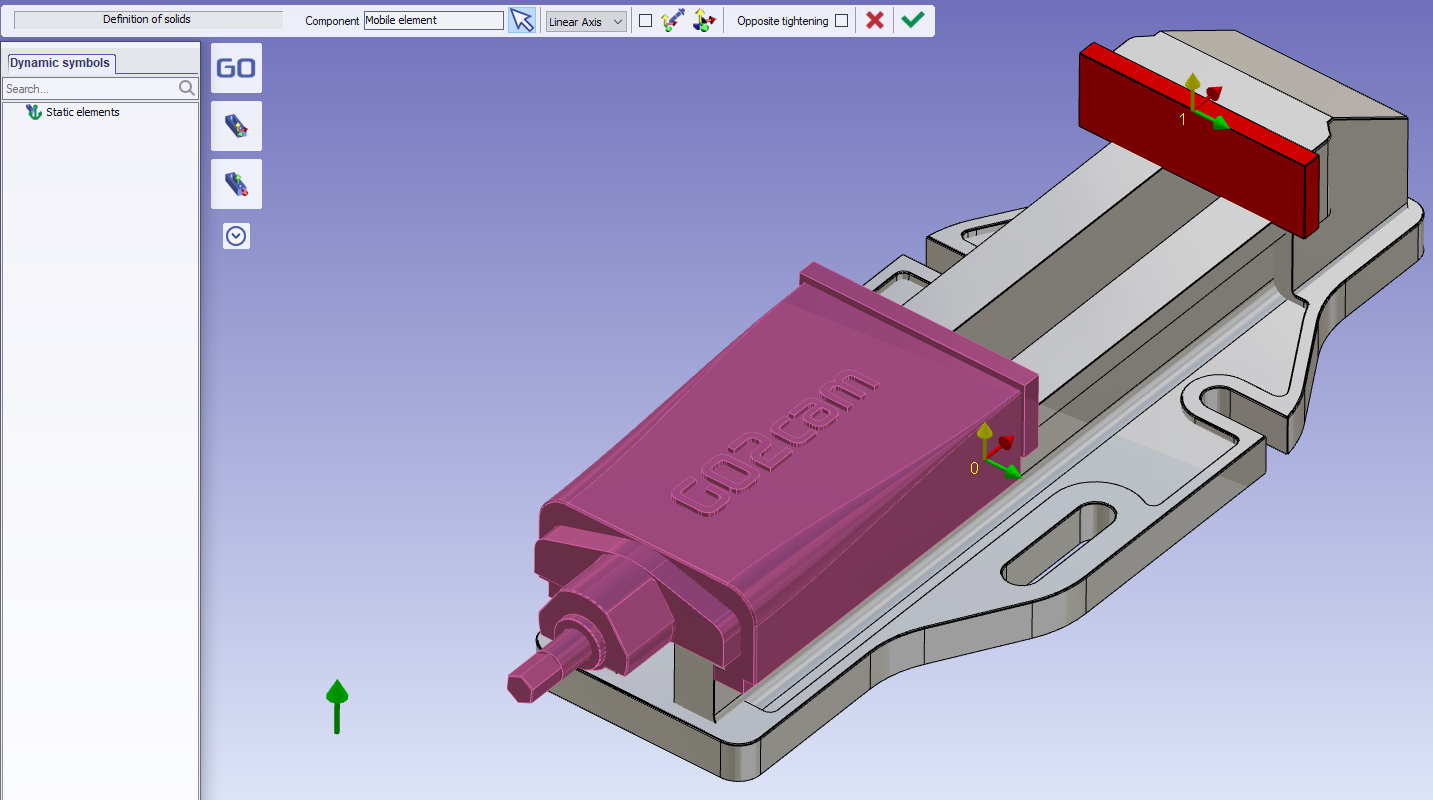

Lütfen hareketli öğeyi seçin. Hareketli öğede seçilmeyen tüm geometri, sabit öğe olarak kabul edilecektir. |
|
|

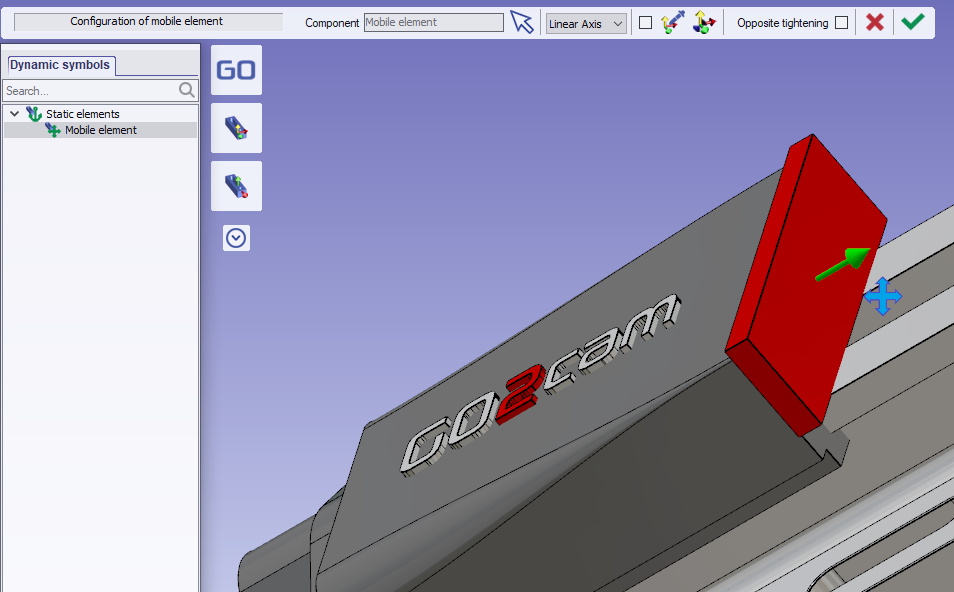

Hareket yönünü oluşturmak için araca tıklayın |
|
|

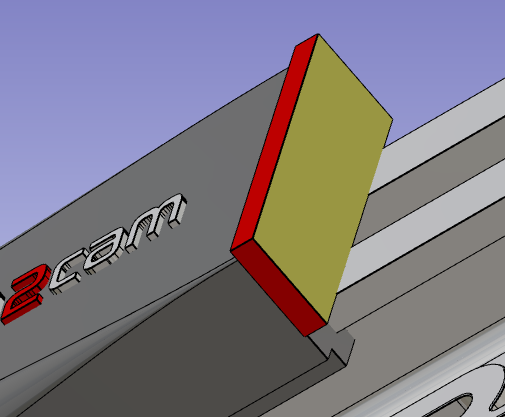

Hareketli çenenin yüzüne tıklayın |
|
|
Hareketli öğe oluşturmayı doğrulayın |
|
|

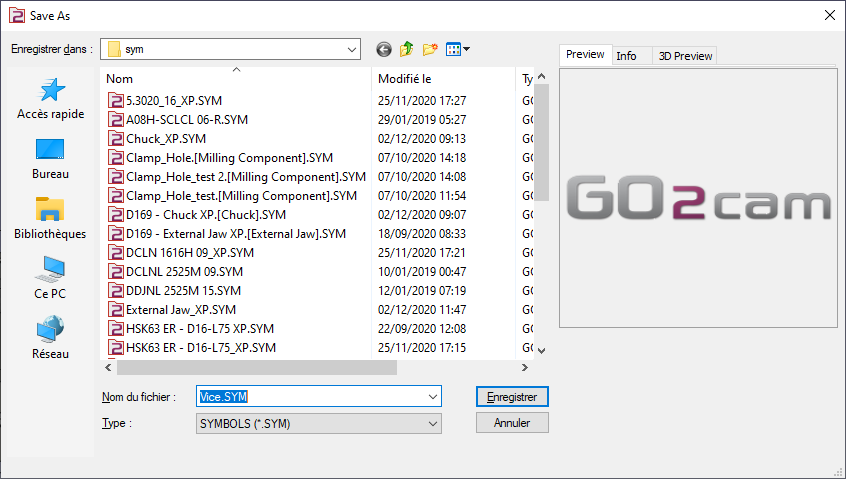

GO2cam'de kullanılmak üzere dosyayı kullanıcının sembol klasörüne kaydedin. |
Kilit noktalar
-

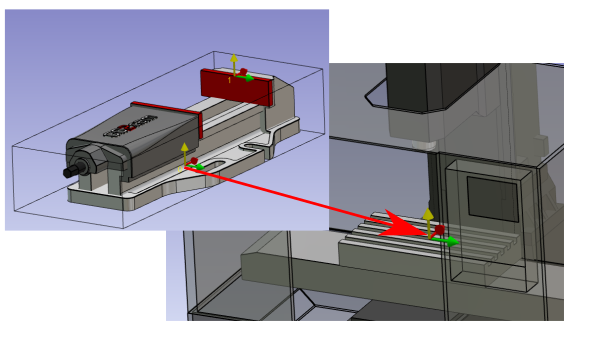

Eksen sistemi 0, makinenin çalışma parçası desteğine monte edilecektir.
-
Eksen sistemi 1, mengenenin stok üzerindeki konumunu belirlemek için kullanılacaktır.
Mengenenin stok üzerindeki konumunu belirlemek için birden fazla eksen sistemi tanımlanabilir. Bunu başarmak için ek eksen sistemleri ekleyin.
