Giriş
Bu sayfa, tek bir torna takım tutucusunun nasıl oluşturulacağını açıklamaktadır.
|
|
|
Takımların, sembollerin, makinelerin vb. oluşturma işlemi, etkileşimli eksen sistemiyle daha akıcı hale geldi.
|
|
Torna takım tutucusunun oluşturulması
Örnek, sol uçlu bir takım tutucu için yapılmıştır. Sağ ve sol uçlu takım tutucuları arasındaki farkı aşağıdaki bölümde bulacaksınız ‘Sağ veya sol uçlu takım tutucusu arasındaki fark’
|

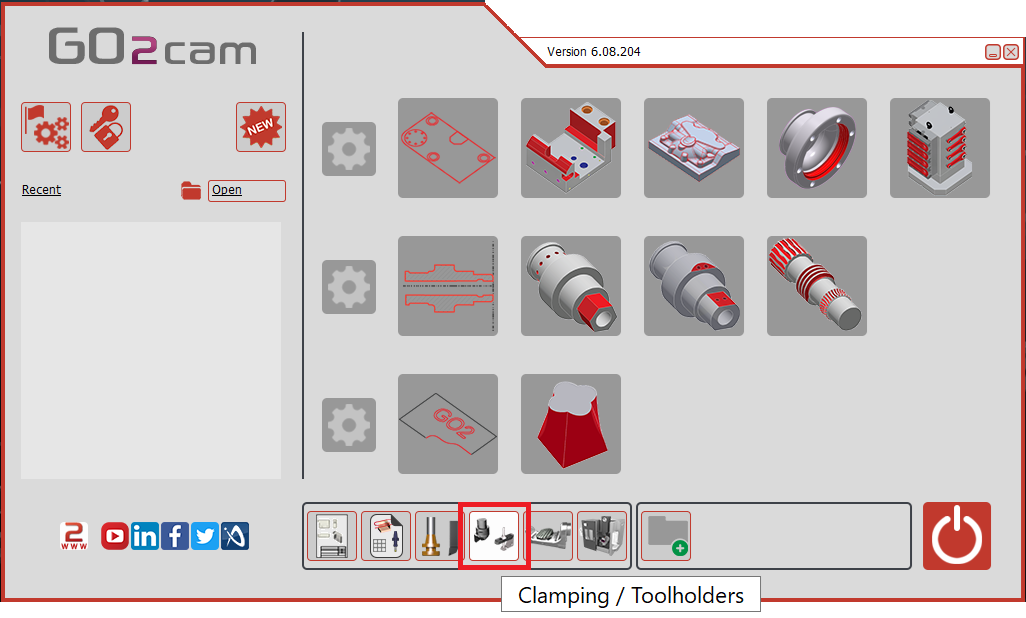

Ana sayfada “Kıskalama / Takım Tutucular” modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

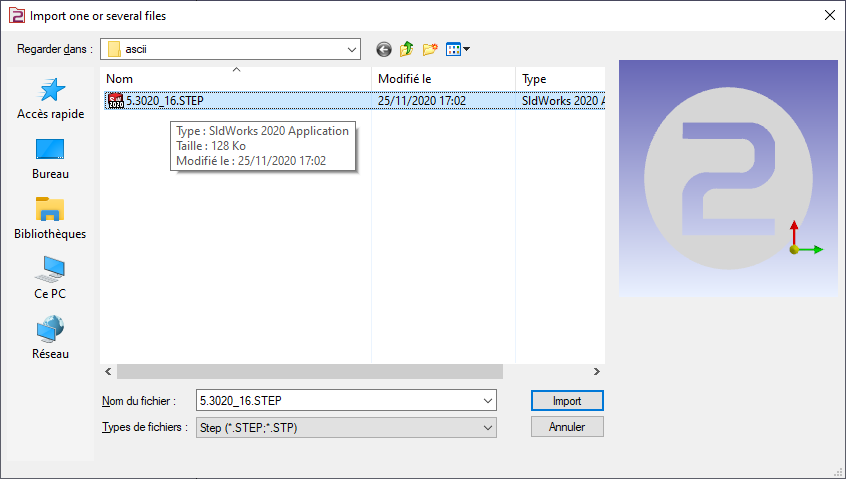

İçe aktarılacak dosyayı seçin |
|
|
Katıya uygulamak istediğiniz içe aktarma seçeneğini seçin. “Uygula”ya tıklayın
Not: 'Tel Kafes İçe Aktarımı' seçeneklerini etkinleştirerek katı CAD dosyalarından eksen sistemini de içe aktarabilirsiniz. Sandvik, Iscar veritabanlarından vb. STEP dosyaları içe aktararak takım tutucuları oluşturmak için çok faydalıdır. Örneğin, sağdaki resimde tornalama takımı için gösterildiği gibi, uç konumu için eksen sistemlerini kurtarmayı sağlar. |
|
|
|
|
“Oluşturma” sekmesine, ardından “Takım Tutucular” menüsüne tıklayın |
|
|
Eksen sistemini oluşturmak için komutu tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|
Z ve X eksenlerini yönlendirmek ve eksen sistemini tanımlamak için noktaları ve yüzeyleri seçin. 0 olarak referans alınan eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. “CTRL + SHIFT” tuşlarına basarak dairenin merkezini seçin, ardından yay kenarına tıklayın. Z yönünü değiştirmek için “yön değiştirme” komutunu işaretleyin. |
|
|

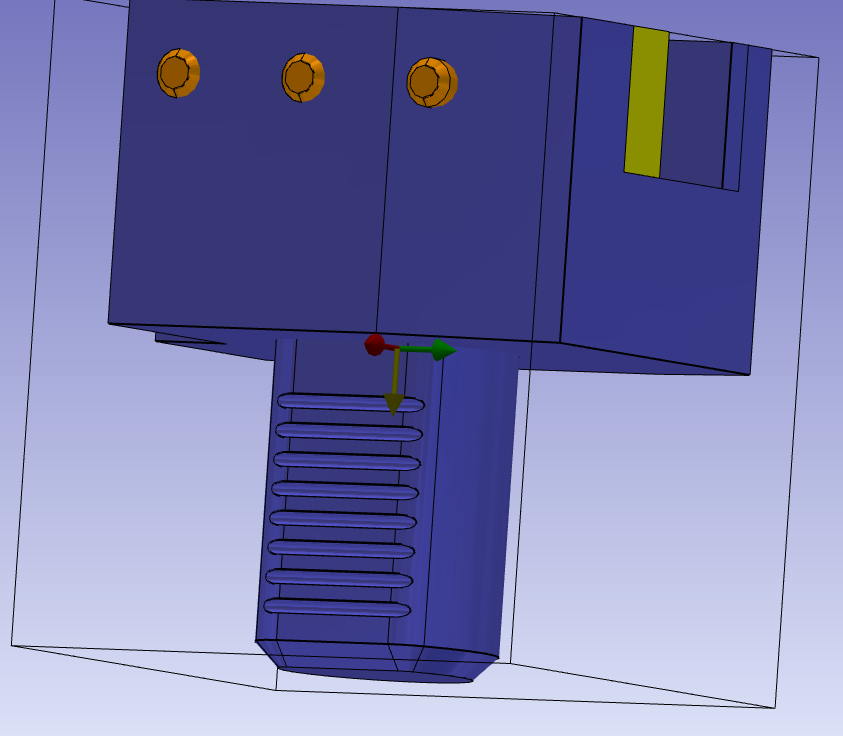

1 numaralı eksen sistemini oluşturmak için aynı komutu uygulayın. Bu, takım veya bir sonraki eleman için montaj konumu olacaktır. Ancak, Z yönünü değiştirmek için, yerleştirme ekseninin seçimine tıklayın ve kırmızı okla gösterilen çizgiyi seçin. Ardından, orijin komutu simgesini kullanarak ekseni doğru noktaya yerleştirin. |
|
|

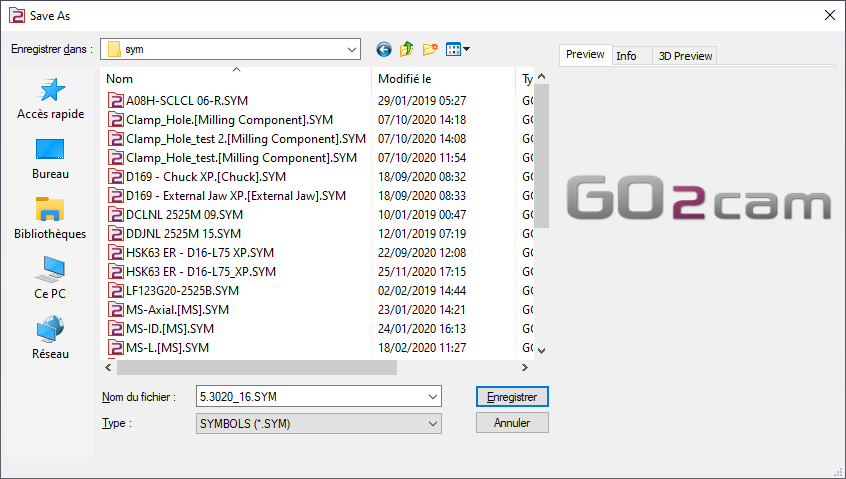

GO2cam'de kullanmak için dosyayı sembol klasörünüze kaydedin. |
|
Sağ veya sol uçlu takım tutucuları arasındaki fark
Fark sadece 1 numaralı eksen sisteminin konumundadır.
|

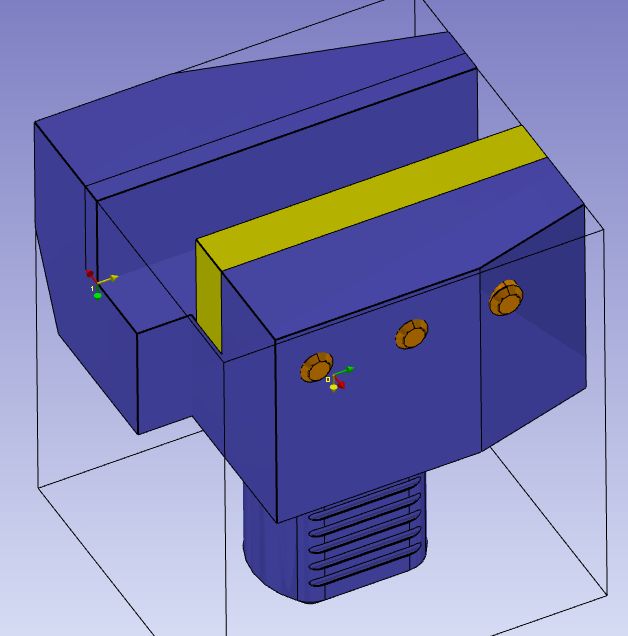

Sol uçlu takım tutucusu |
|
|

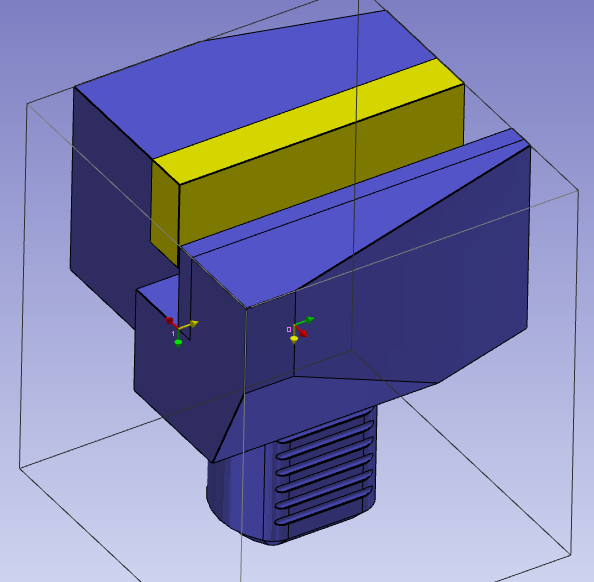

Sağ uçlu takım tutucusu |
|
Önemli noktalar
-

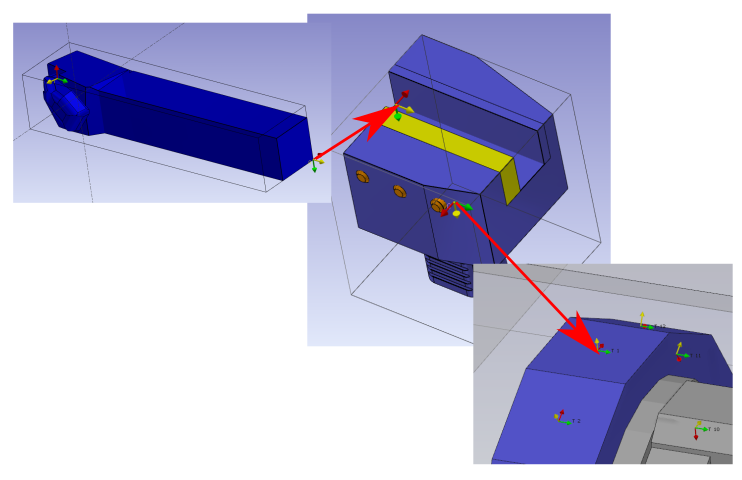

0 numaralı eksen sistemi, tarette veya takım tutucusunda monte edilen noktadır. 0 numaralı eksen sistemi, başka bir takım tutucusunun eksen sistemiyle uyumludur.
-

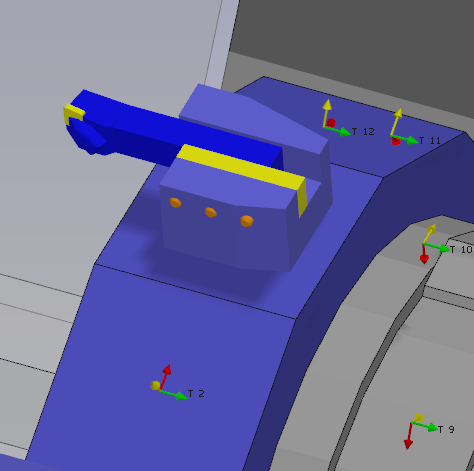

Tutucu bir makine üzerindeki bir takım desteğine monte edilmişse, 0 numaralı eksen sistemi takım desteğine göre simetriktir.
-
1 numaralı eksen sistemi, bir sonraki katı modelin monte edileceği noktadır. Bir sonraki elemanın eksen sistemiyle uyumludur.
|
|
