Giriş
Bu sayfa, torna için Çoklu Takım Tutucu oluşturmayı açıklamaktadır.
|
|
|
Takımların, sembollerin, makinelerin vb. oluşturma işlemi, etkileşimli eksen sistemiyle daha akıcı hale geldi.
|
|
Çoklu Takım Tutucu Oluşturma
|

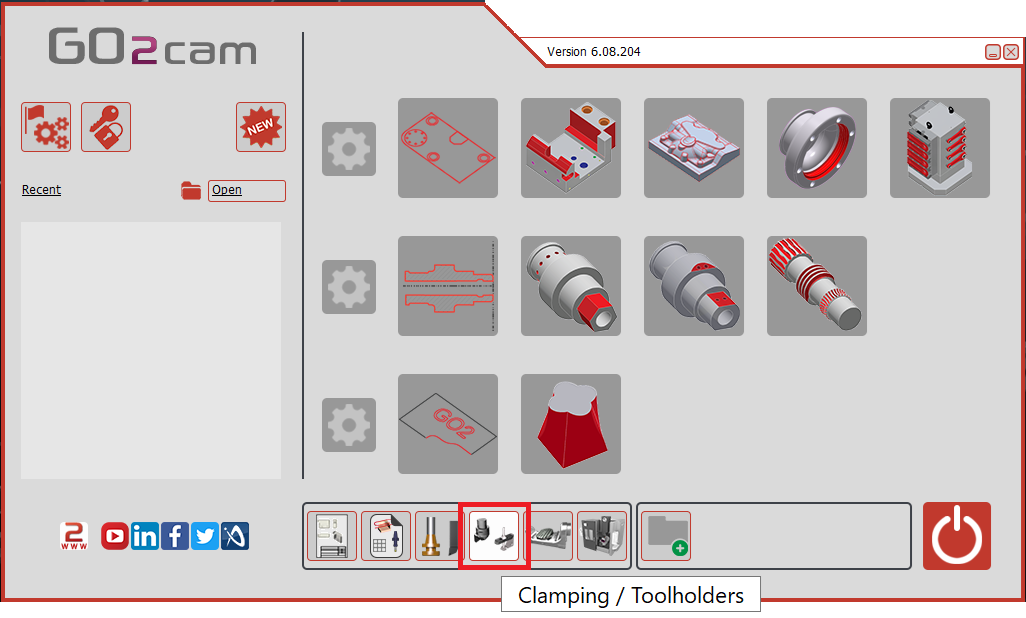

Ana sayfada “Sıkıştırma / Takım Tutucular” modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|
İçe aktarılacak dosyayı seçin |
|
|
Katı üzerinde uygulamak istediğiniz içe aktarma seçeneğini seçin. “Uygula”ya tıklayın
Not: 'Tel Kafes İçe Aktarımı' seçeneklerini etkinleştirerek katı CAD dosyalarından eksen sistemini de içe aktarabilirsiniz. Bu, Sandvik, Iscar veritabanlarından vb. STEP dosyalarını içe aktararak tutucular oluşturmak için çok kullanışlıdır. Örneğin, sağdaki resimde tornalama takımı için gösterildiği gibi, eklentinin konumu için eksen sistemlerini kurtarmayı sağlar. |
|
|
|
|
“Oluşturma” sekmesine, ardından “Takım Tutucular” menüsüne tıklayın |
|
|
Eksen sistemi oluşturmak için komutu tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|

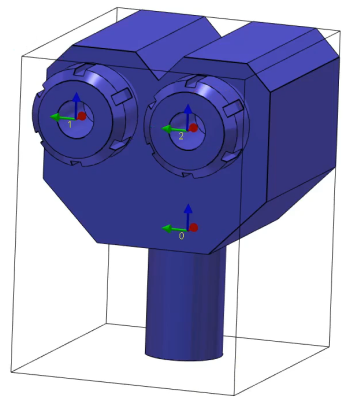

Z ve X eksenlerini yönlendirmek ve eksen sistemini tanımlamak için noktaları ve yüzeyleri seçin. 0 olarak referans alınan eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. “CTRL + SHIFT” tuşuyla dairenin merkezini seçip ardından yay kenarına tıklayabilirsiniz. Ardından doğrulayın. |
|
|
1 eksen sistemini oluşturmak için aynı komutu yapın. Bu, takım veya bir sonraki eleman için monte edilecek konum olacaktır. |
|
|
2 eksen sistemini oluşturmak için aynı komutu tekrarlayın. Bu da başka bir takım veya bir sonraki eleman için monte edilecek konum olacaktır. |
|
|

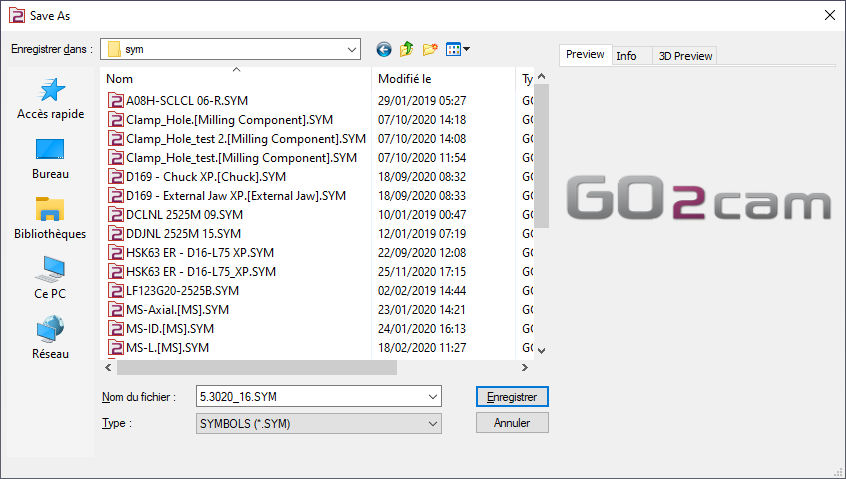

GO2cam'de kullanmak için dosyayı sembol klasörünüze kaydedin. |
|
|
|
