Giriş
Bu video, diş işleme için bir takım ucunun nasıl oluşturulacağını gösterecektir.
|
|
|
Takımlar, semboller, makine vb. oluşturma işlemi, etkileşimli eksen sistemiyle daha akıcı hale geldi.
|
|
Eksen Sisteminin Konumlandırılması İçin Genel Kural
Adım 1:
|
Yüzeye dik Z eksenini tanımlayın. |
Adım 2:
|
Takım tutucunun gövdesine doğru işaret eden X eksenini döndürün. |
Adım 3:
|
Eksen sistemini yerleştirin. |
3 tür durumumuz var.
|
1. |
|
Çıkıntılı silindirli (simetrik) tutucu. |
|
2. |
|
Ekle yüzeyinin Z yönünü ve konumlandırma orijinini kullanma. |
|
3. |
|
Eksen sistemini konumlandırmak için ek parçadan iç tel kafes çemberini kullanma. |
Torna takım tutucu oluşturma
|

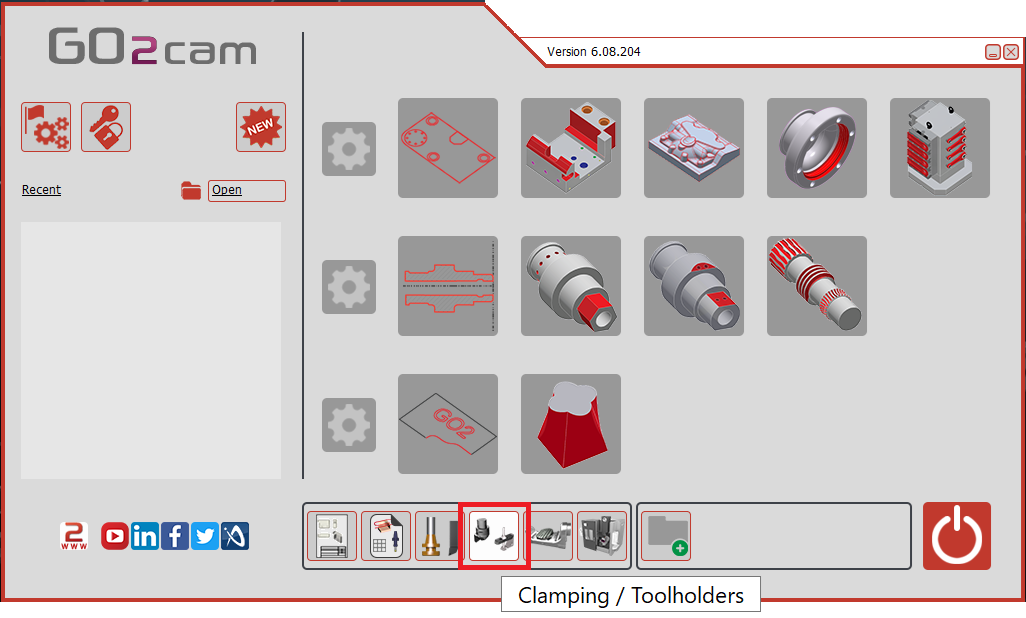

Ana sayfada “Sıkıştırma / Takım Tutucular” modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|
İçe aktarılacak dosyayı seçin |
|
|
Katıya uygulamak istediğiniz içe aktarma seçeneğini seçin. “Uygula”ya tıklayın
Not: 'Tel Kafes İçe Aktarma' seçeneklerini etkinleştirerek katı CAD dosyalarından eksen sistemini de içe aktarabilirsiniz. Bu, Sandvik, Iscar veritabanlarından vb. STEP dosyalarını içe aktararak tutucular oluşturmak için çok kullanışlıdır. Örneğin, sağdaki resimdeki torna takımında gösterildiği gibi, ek parçanın konumu için eksen sistemlerini kurtarmayı sağlar. |
|
|
|
|
“Oluşturma” sekmesine, ardından “Takım Tutucular” menüsüne tıklayın |
|
|
Eksen sistemi oluşturmak için komutu tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|
Eksen sisteminin orijin noktası olacak yüzeyi/noktasını seçin. 0 olarak referans alınan eksen sistemi, önceki elemente monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. Eksen sistemini eklemenin iki yöntemi vardır: Kırmızı okla gösterildiği gibi takımın üst yüzeyini seçin. Yüzeyi seçerken yakınlaştırmayı unutmayın. |
|
|
Takım tutucunun gövdesini gizleyin.
|
|
|
Eklemenin iç yüzeyine (takım tutucu gövdesine değen yüzey) 3 noktalı bir daire tel kafes çizmek için daire oluşturma özelliğini kullanın. |
|
|
Takım tutucunun gövdesini gösterin ve ek parçayı silin. |
|
|
Eksen sistemi oluşturmak için komutu tekrar seçin. |
|
|
Z eksenini ona dik olarak yerleştirmek için iç yüzeyi seçmek üzere 'Bir yerleştirme ekseninin seçimi' komutunu kullanın.
|
|
|
Gösterildiği gibi X eksenini yönlendirmek için 'Bir referans ekseninin seçimi'ni kullanın.
|
|
|
‘Orijinin seçimi’ komutu aracılığıyla çizilen dairenin ortasına eksen sistemini yerleştirmek için CTRL+Shift tuşlarını kullanın.
|
|
|
GO2cam'de kullanmak üzere dosyayı sembol klasörünüze kaydedin. |
|
|
|
