Giriş
Bu sayfanın amacı, bir torna ek parçası tutucusunun nasıl oluşturulacağını açıklamaktır.
|
|
|
Takımlar, semboller, makine vb. oluşturma işlemi, etkileşimli eksen sistemiyle daha akıcı hale geldi.
|
|
Torna ek parçası tutucusunun oluşturulması
Açıklamalar, sol ek parçası takım tutucusu için yapılmıştır. Sağ ek parçası takım tutucusunun oluşturulması adımları aynıdır. Her ikisinin örneklerini de bu sayfadaki 'Sağ ve sol ek parçası tutucusu arasındaki fark' bölümünde bulabilirsiniz.
|

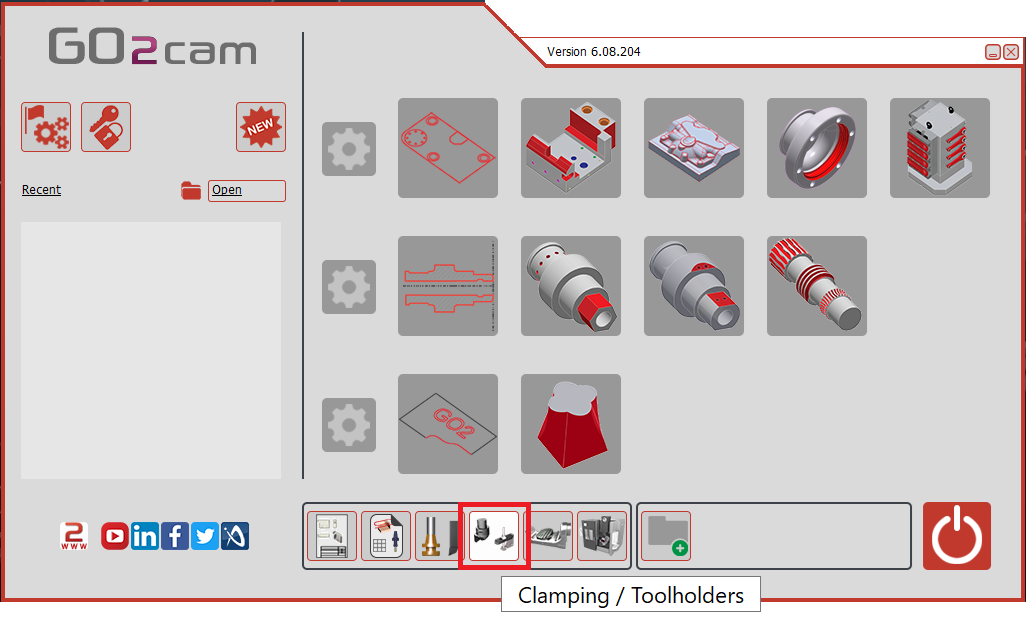

Ana sayfada “Sıkıştırma / Takım Tutucular” modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

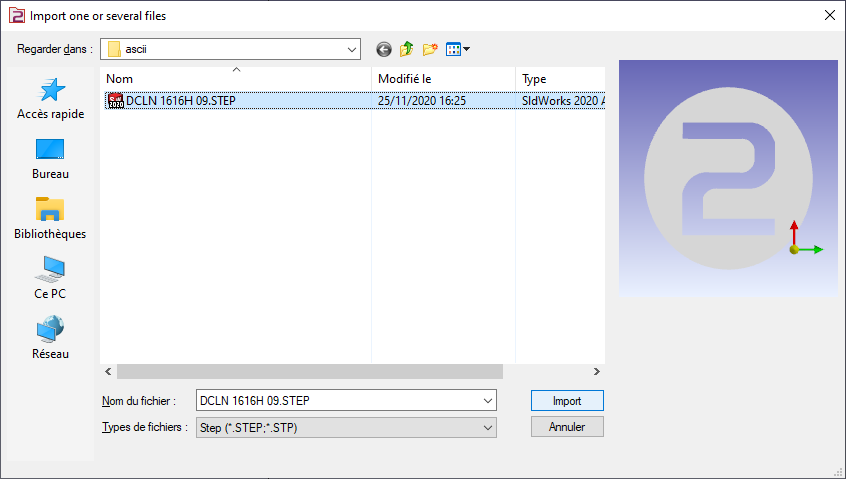

İçe aktarılacak dosyayı seçin |
|
|
Katıya uygulamak istediğiniz içe aktarma seçeneğini seçin. “Uygula”ya tıklayın

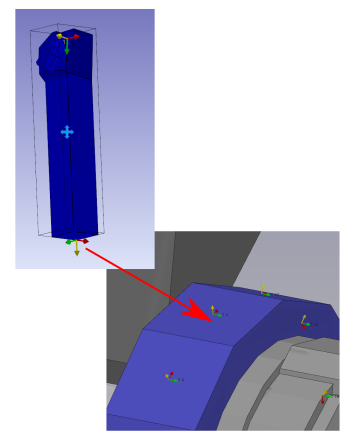

Not: 'Tel Kafes İçe Aktarma' seçeneklerini etkinleştirerek katı CAD dosyalarından eksen sistemini de içe aktarabilirsiniz. Bu, Sandvik, Iscar veritabanlarından vb. STEP dosyalarını içe aktararak tutucular oluşturmak için çok kullanışlıdır. Örneğin, sağdaki resimdeki torna takımında gösterildiği gibi, ek parçasının konumu için eksen sistemlerinin kurtarılmasını sağlar. |
|
|
|
|
“Oluşturma” sekmesine ve ardından “Takım Tutucular” menüsüne tıklayın |
|
|
Eksen sistemi oluşturmak için komutu tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|

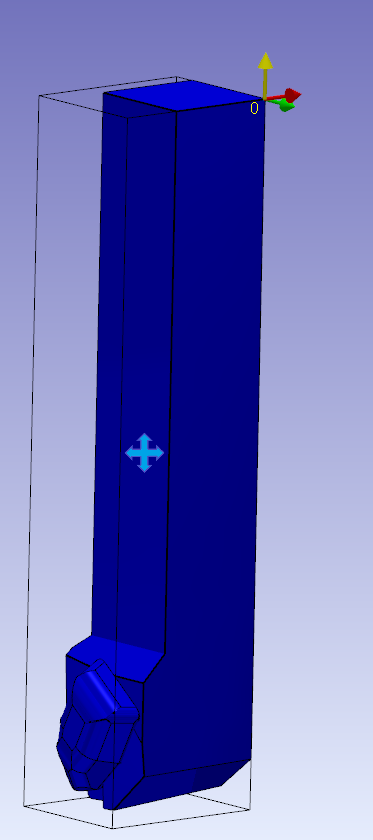

Z ve X eksenlerini yönlendirmek ve eksen sistemini tanımlamak için noktaları seçin. 0 olarak referans alınan eksen sistemi, önceki elemana monte edilecek noktayı tanımlar. Eksen oluşturma simgesine tıklayın, konumlandırın ve Z yönünü değiştirmek için “yön değiştirme” komutunu işaretleyin. Önceki eleman bir mil veya başka bir takım tutucu bileşeni olabilir. |
|
|

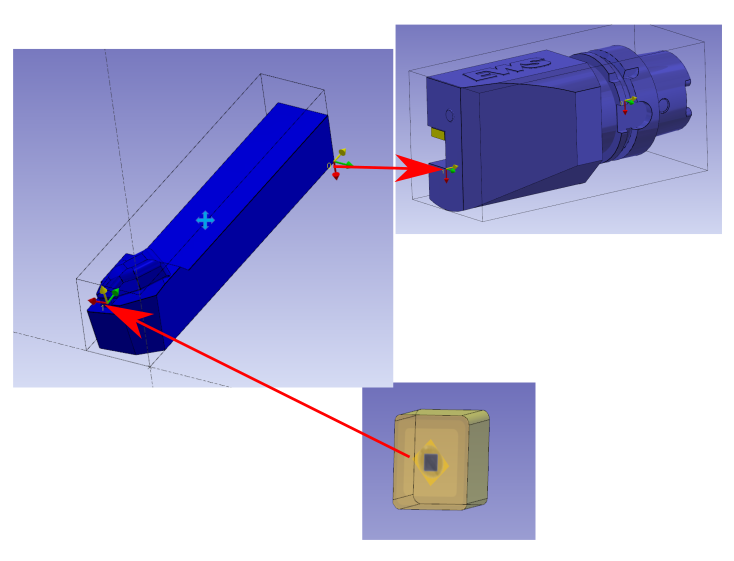

1 eksen sistemini oluşturmak için aynı komutu yapın. Bu, ek parça için monte edilecek konum olacaktır. Doğru Z eksenini, X eksenini ve ek parçasının merkezini seçmeye dikkat edin. |
|
|

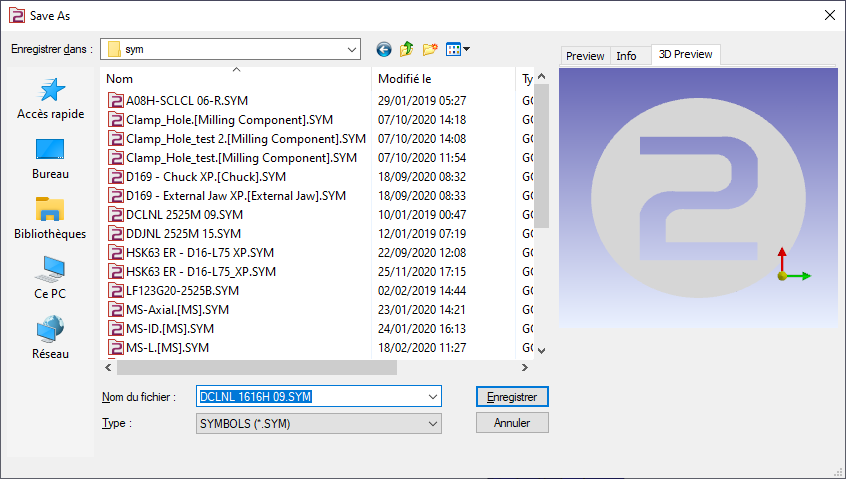

GO2cam'da kullanmak için dosyayı sembol klasörünüze kaydedin. |
|
Tekrar işleme mili için ek parçası tutucu hakkında bilgi
-
Tekrar işleme mili için bir ek parçası tutucu oluşturmanız gerekiyorsa, bunu ana mil için bir ek parçası tutucu gibi tanımlayın.
-

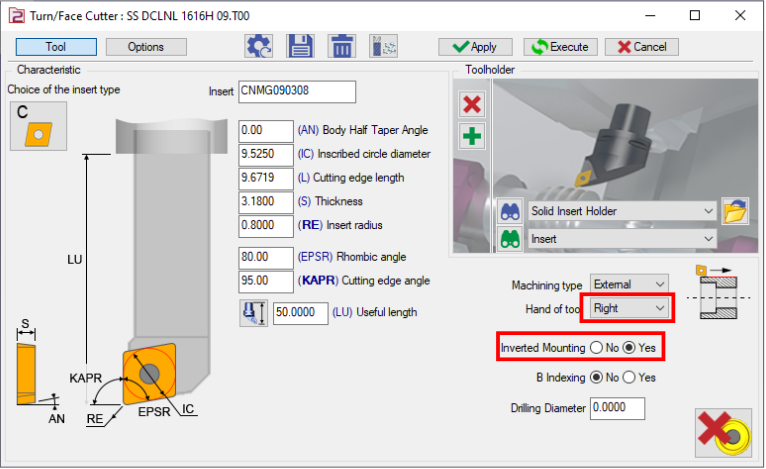

Kullanırken bir takım oluşturmak için, takımın şeklini sağa değiştirmeniz ve ek parçasının montajını tersine çevirmeniz gerekir.
Takımı bir takım desteğine monte ettiğinizde, takım otomatik olarak Z ekseni etrafında 180 derece dönecektir. Bu, Z ve X eksenlerinin zıt olduğu anlamına gelir.
Sağ ve sol ek parçası tutucusu arasındaki fark
Her iki durumda da 0 eksen sistemi, ek parçası tutucusunun karşı köşesindedir.
Z ekseni ek parçanın tersidir.
X ekseni, kesmenin “normal” yönünün tersidir
|
Sol ek parçası tutucu |
|
|
Sağ ek parçası tutucu |
|
Önemli noktalar
-
0 eksen sistemi, tarette veya takım tutucusunda monte edilen noktadır. 0 eksen sistemi, takım tutucusunun eksen sistemiyle uyumludur. Z ekseni, ek parçası tutucusunun eksenindedir. X ekseni, işleme yönünün tersidir.
-
Takım makinedeki takım desteğine monte edilirse, 0 eksen sisteminin Z ekseni ters çevrilir ve X ekseni takım desteği eksenleriyle eşleşir.
-
1 eksen sisteminin orijini, ek parçasının merkezinin monte edileceği noktadır. Sistemin Z'si, ek parçasının monte edildiği yüzeyin normalidir. X ekseni, 0 eksen sisteminin Z ekseniyle mümkün olduğunca aynı yönde olmalıdır.
|
|
