Giriş
Bu sayfa, tek bir freze takım tutucusunun nasıl oluşturulacağını açıklamaktadır.
|
|
|
Takımlar, semboller, makine vb. oluşturma işlemi, etkileşimli eksen sistemiyle daha akıcı hale geldi.
|
|
Freze takım tutucu oluşturma
|

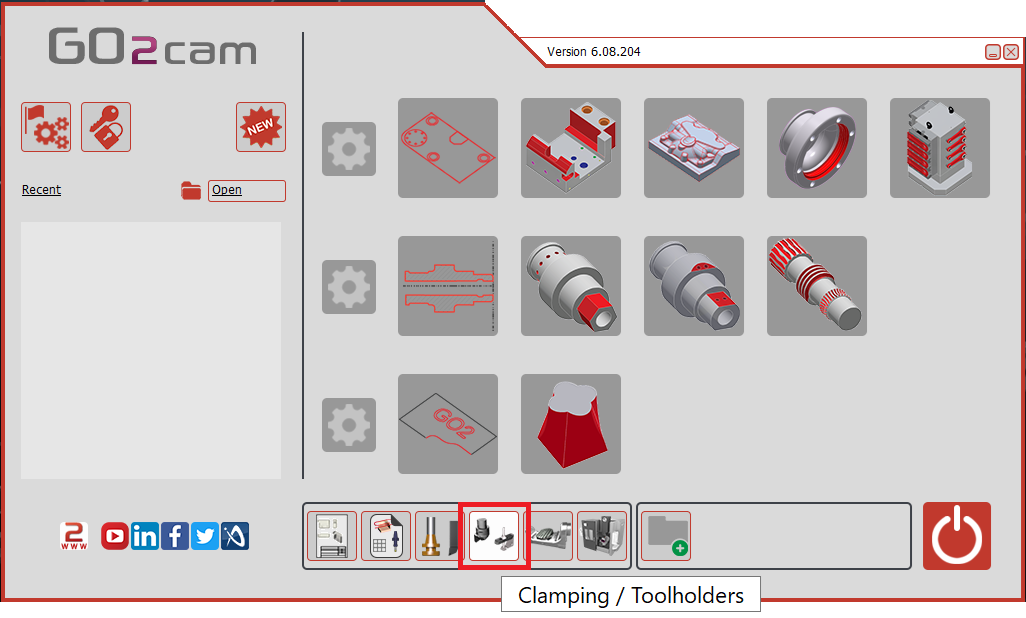

Ana sayfada “Sıkıştırma / Takım Tutucular” modülünü seçin.
|
|
|
GO düğmesine tıklayın |
|
|

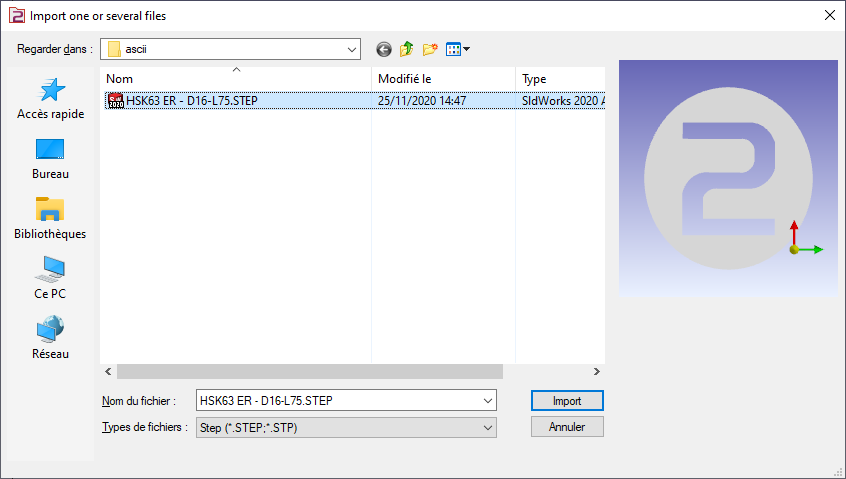

İçe aktarılacak dosyayı seçin |
|
|
Katıya uygulamak istediğiniz içe aktarma seçeneğini seçin. “Uygula”ya tıklayın

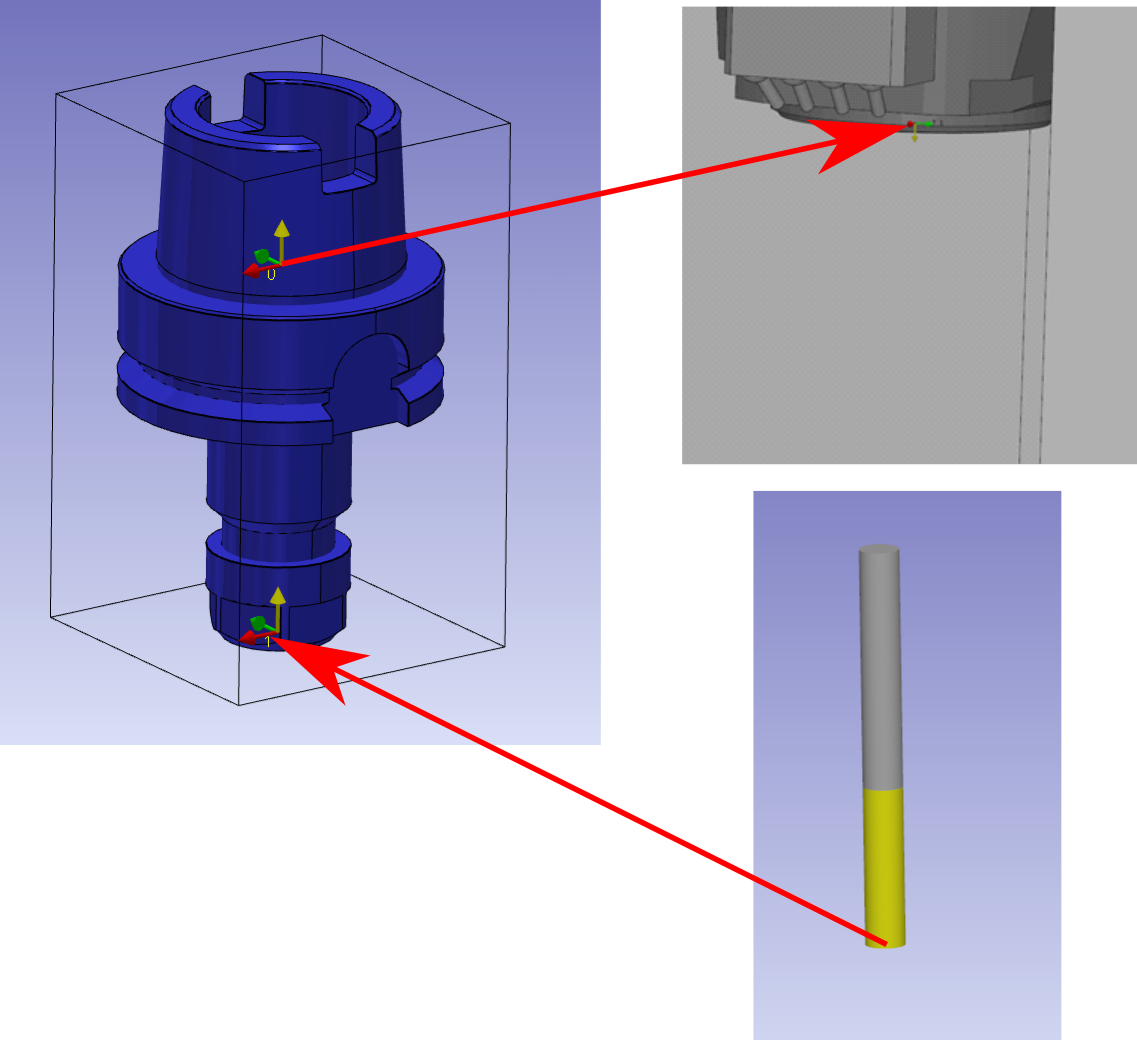

Not: 'Tel Kafes İçe Aktarma' seçeneklerini etkinleştirerek katı CAD dosyalarından eksen sistemini de içe aktarabilirsiniz. Bu, Sandvik, Iscar veritabanlarından STEP dosyalarını içe aktararak tutucular oluşturmak için çok kullanışlıdır. Örneğin, sağdaki resimde tornalama takımı için gösterildiği gibi, ek parçanın konumu için eksen sistemlerini kurtarmayı sağlar. |
|
|
|
|
“Oluşturma” sekmesine ve ardından “Takım Tutucular” menüsüne tıklayın |
|
|
Eksen sistemi oluşturmak için komutu tıklayın |
|
|
Eksen sisteminin konumunu tanımlamak için takımı seçin |
|
|

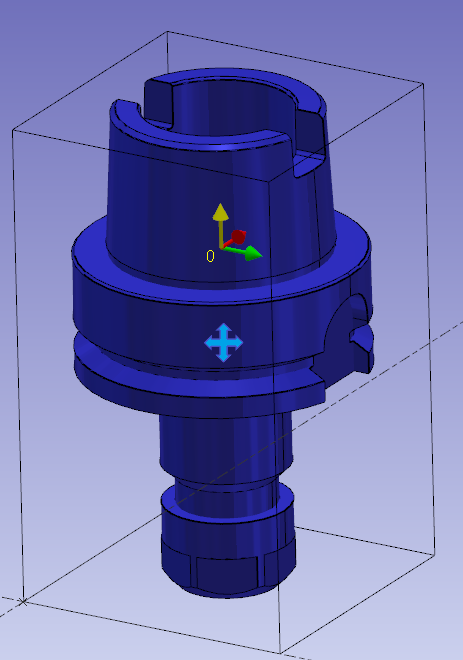

Eksen sisteminin orijin noktası olacak yüzeyi/noktaları seçin. 0 olarak referans alınan eksen sistemi, önceki elemente monte edilecek noktayı tanımlar. Önceki eleman bir takım desteği veya başka bir takım tutucu bileşeni olabilir. Eksen sistemini eklemenin iki yöntemi vardır: Ya Ctrl + Shift tuşlarını kullanarak profili seçebilirsiniz Veya kırmızı okla gösterildiği gibi takım tutucunun yüzeyini seçin. Yüzeyi seçerken yakınlaştırmayı unutmayın. |
|
|

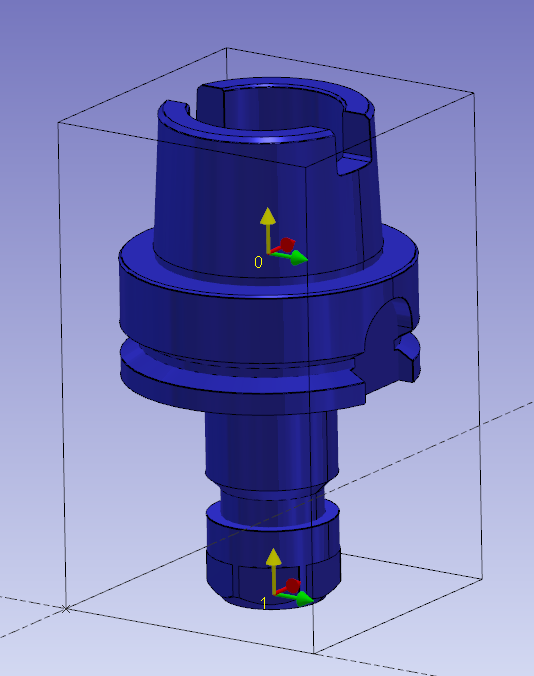

1 numaralı eksen sistemini oluşturmak için aynı komutu yapın. Bu, takım veya bir sonraki eleman için monte edilecek konum olacaktır.
|
|
|

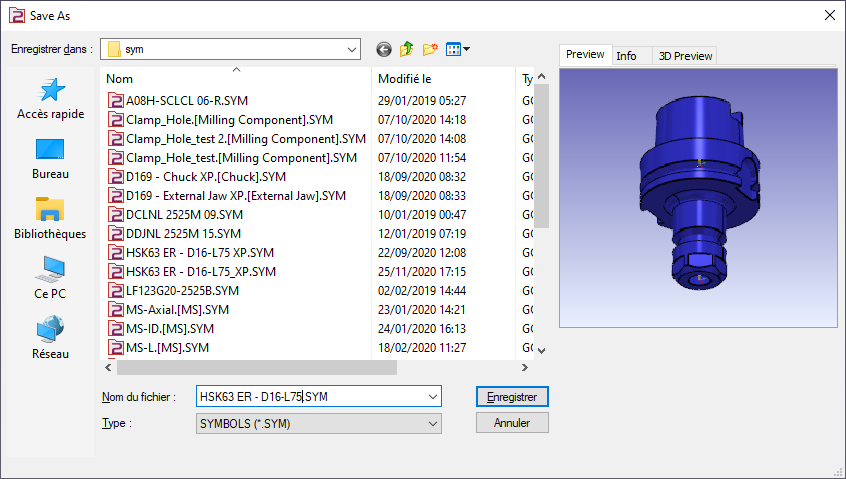

GO2cam'de kullanmak için dosyayı sembol klasörünüze kaydedin. |
|
Önemli noktalar
-
0 numaralı eksen sistemi, mil üzerindeki monte noktasıdır.
-
1 numaralı eksen sistemi, takım ucunun monte edildiği noktadır.
-
İki eksen sisteminin Z ekseni mile doğru yönlendirilmiştir.
|
|
