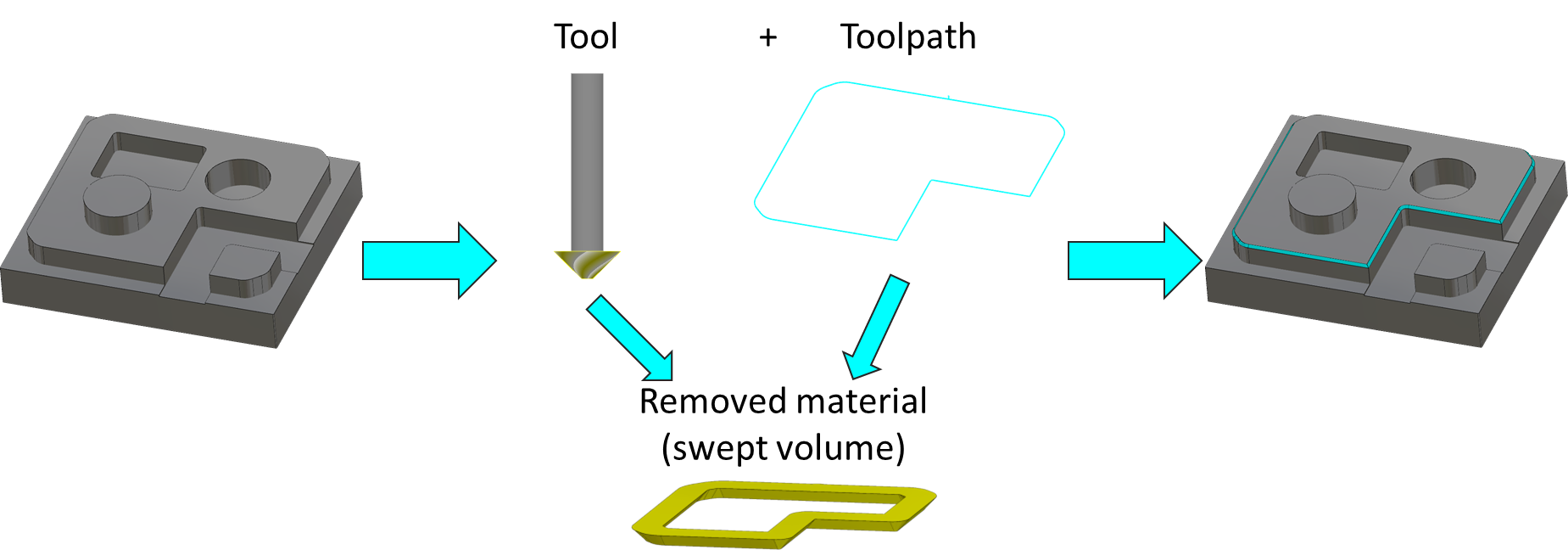

Başlangıç Stoğu

Yazılım, bir çevrimin uygulanmasından önce stokun durumunu dikkate alır.

Çevrim

Çevrimin uygulanmasında, takım geometrisi ve oluşturulan takım yolu birlikte dikkate alınır. Takımın takım yolu boyunca süpürülen bir hacmi oluşturulur ve bu, stokta çıkarılması gereken malzemedir.

Son Stok

Başlangıç stokundan süpürülen hacmi çıkarmak ve sonuçta ortaya çıkan stoğu oluşturmak için bir Boole işlemi gerçekleştirilir.

Bu işlem her takım yolu için tekrarlanır ve karmaşık topolojik yüzeyler için daha fazla işlem gücü gerektirebilir.

Bu, katı Brep modellerinde (Parasolid), şekil frezeleme işlemleri için görsel stok hesaplamasının varsayılan olarak kapalı olmasının nedenidir; aksi takdirde tüm takım yollarını hesaplamak için hesaplama süresi uzundur ve bazı durumlarda hesaplama başarısız olabilir.

Stoğu çok daha hızlı bir oranda hesaplamak için hızlı stok hesaplaması mevcuttur ve işlem bir ağ modeli üzerinde gerçekleştirilir, ancak bu, hesaplanan stokun hassasiyetinde bir uzlaşma ile gelir.

Katı (Brep) modelleme

Ağ modelleme

Artıları

• Sonuç stoğu geometrik olarak doğrudur.

• Basit 3X takım yolları için iyi çalışır.

• Çoklu Boole işlemleri daha az zaman alıcıdır.

• Çok iş parçacıklı kullanımı.

• Hesaplama her zaman başarılı olur ve gerçekçi bir stok modeli döndürür.

Eksileri

• Karmaşık çevrimlerde hesaplama süresi çok uzun olabilir.

• Çoklu Boole işlemlerini işlemek için optimize edilmemiştir.

• Hesaplama başarısız olabilir veya yanlış bir stok modeli döndürebilir.

• Sonuç stoğu, gerçek geometrinin bir yaklaşımıdır.

• Hassasiyet azaldığında hesaplama süresi artar.

ORİJİNAL STOK

KATı

(Kübik, Silindirik, İçe Aktarılan Brep Dosyası)

AĞ

(İçe Aktarılan STL Dosyası/ Tasarlanmış)

Stok yönetim yöntemi

Katı stok

Hızlı stok

Katı stok

Hızlı stok

Çevrim 1

Genel Mod

Katı

Ağ

N/A

Ağ

Çevrim 2

Genel Mod

Katı

Ağ

N/A

Ağ

Çevrim 3

Hızlı Mod zorlandı

Ağ

Ağ

N/A

Ağ

Çevrim 4

Genel Mod

Ağ

Ağ

N/A

Ağ

Stok Dönüşümü

Katıdan ağ tabanlı (hızlı) stoğa geçiş aşağıda açıklanmıştır:

1. Başlangıç Stok Tanımı Sırasında

Amaç:
İşleme çevrimleri oluşturmadan önce bir ağ stoğu tanımlamak için. Bu, tüm hesaplamaların hızlı stok algoritmaları kullanacak şekilde varsayılan olarak ayarlanmasını sağlar.

Ön koşullar:

• İki farklı bileşen mevcut olmalıdır:

  • Bir ağ modeli ya tasarlanmış ya da içe aktarılmış (.stl dosya formatı)

  • Bir katı model (örneğin, STEP, Parasolid) veya tel kafesler parça için

İşlem:

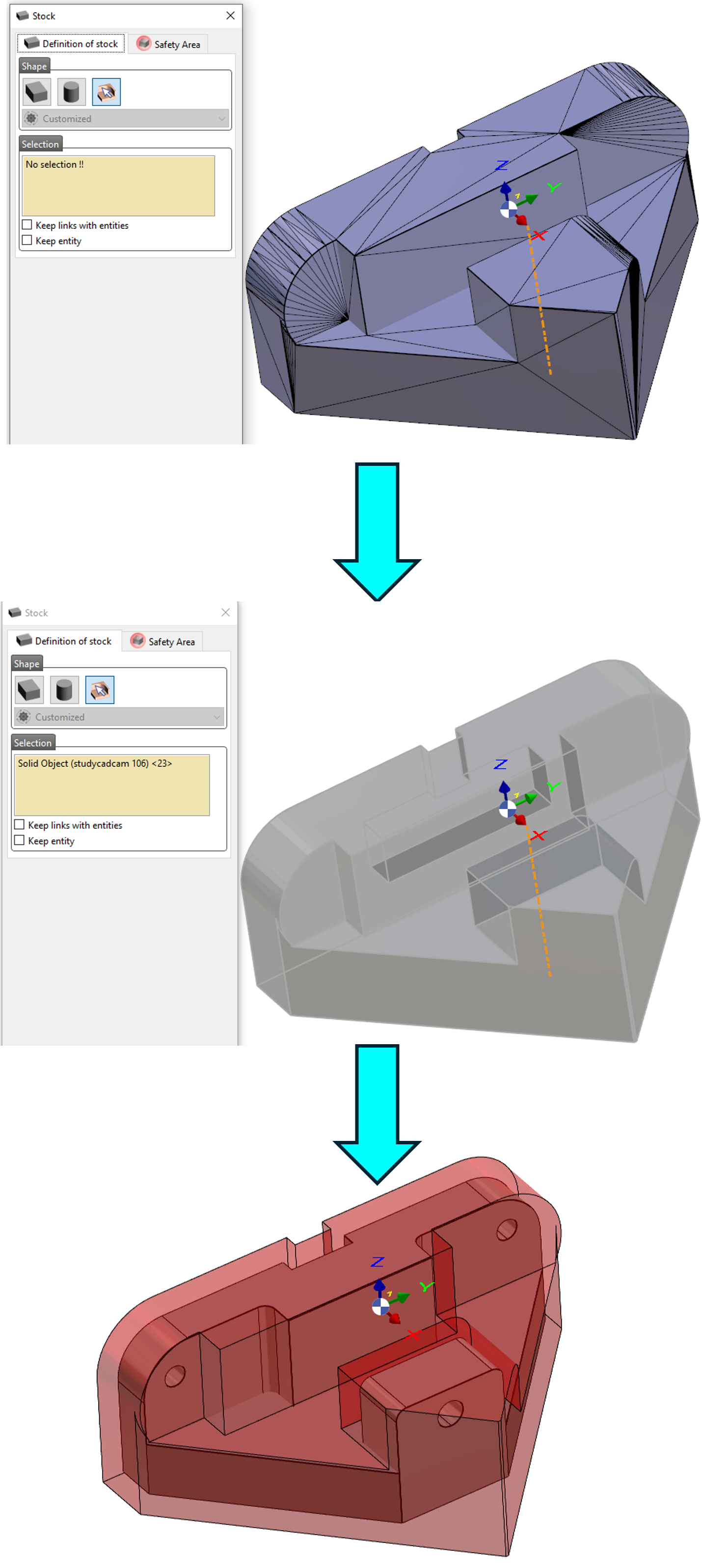

• Aç Stok Oluşturma Diyaloğu (işleme ağacı veya stok tanımlama menüsü aracılığıyla erişilir).

• Şekil seçim seçeneklerinde:

  • ‘Mevcut bir katıdan’ komutunu seçin

  • Stok olarak dönüştürülecek ağ nesnesine tıklayın.

  • Seçimi doğrulayın.

Beklenen Davranış:

• Sistem, tüm stok ile ilgili hesaplamaları otomatik olarak şuraya geçirir: hızlı stok modu .

• Bunun işleme ağacındaki Stok'a sağ tıklayarak gözlemlenebildiği görülmektedir.

• Kullanıcının yalnızca hızlı stok hesaplamasını kullanma veya devre dışı bırakma seçeneği vardır.

2. Stok Yönetim Yöntemi

Amaç:
Mevcut Katı Stoğu Hızlı Stoğa Dönüştürmek için

Ön koşullar:

• An already defined solid stock (with or without machining cycles) must exist in the machining tree.

İşlem:

• İşleme Ağacına gidin.

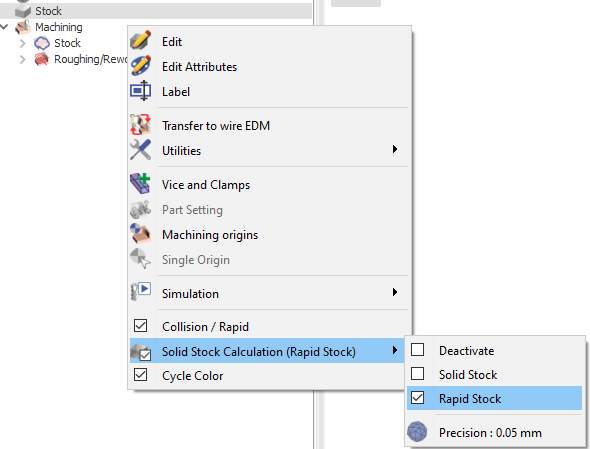

• Stoğa sağ tıklayın ve seçin Katı Stok Hesaplaması'nı ve Hızlı stok seçeneğini işaretleyin .

3. Hibrit Stok (Bireysel Çevrim hesaplama modları)

Amaç:

Karmaşık parçaların genellikle 2/2,5 eksenli işleme çevrimleri ve şekil frezeleme çevrimlerinin bir karışımı vardır. Bu durumda, hızlı stoktaki zaman kazancı ihmal edilebilir olduğundan, daha basit çevrimlerin katı stoklar olarak hesaplanması tercih edilir. Bu nedenle kullanıcı, stok hesaplama modunu işlem işlem tanımlayabilir.

Ön koşullar:

• An already defined solid stock (with machining cycles) must exist in the machining tree.

• Katı Stok Hesaplaması için stok yönetim yönteminin Katı Stok olarak ayarlandığından emin olun.

İşlem:

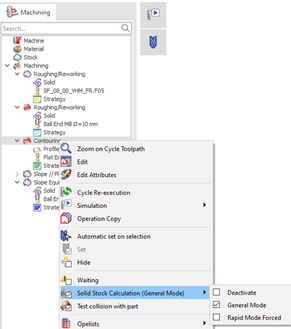

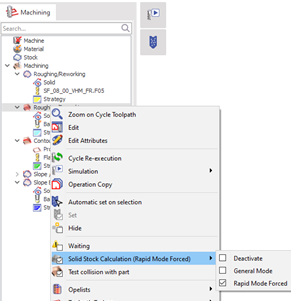

• İşleme çevrimine sağ tıklayın ve seçin Katı Stok Hesaplaması'nı ve Zorla Hızlı Mod seçeneğini işaretleyin hızlı stok hesaplamasına geçmek için.

• Hesaplamayı Katı stoğa korumak için Genel Mod'u işaretleyin.

• Kullanıcı stok hesaplamasını görselleştirmek istemediğinde Devre Dışı Bırak'ı işaretleyin.

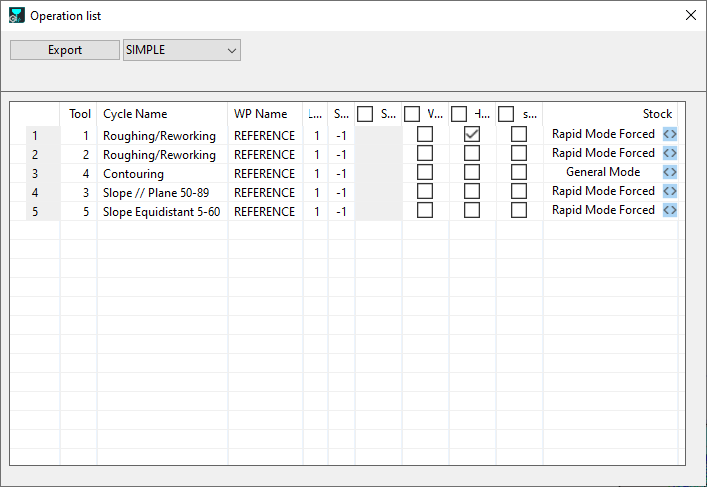

Kullanıcılar ayrıca, İşlemler Listesine (işleme ağacındaki İşleme'ye sağ tıklayarak) erişerek her çevrim için stok hesaplama modunu hızlı bir şekilde değiştirebilirler. Stok sütunundaki her çevrim için hesaplama durumunu hızlı bir şekilde değiştirebilirler.

Sağdaki 3 stok dönüştürme modunu gösteren bir videoyu izleyin.

Torna parçalarının karmaşıklığı, frezeleme işlemlerine kıyasla çok daha azdır.

GO2cam'de Torna için 2 stok yönetimi vardır; 2B Stok ve 3B stok.

Millturn parçalarının frezeleme işlemleri için yalnızca 3B stok yönetim motoru kullanılır.

2B Stok

3B Stok

Torna işlemleri için, çıkarılan malzeme 2B olarak hesaplanır ve 2B stok'tan çıkarılır.

Hesaplamanın basitliği nedeniyle, 3B stok'tan çıkarılan 3B bir hacim oluşturmak için 2B malzeme kaldırma formu kullanılır.

Torna işlemleri gerçek stok üzerinde hesaplanır, yani tüm işlemler önceki işlemlerden çıkarılan malzemeyi dikkate alır ve buna göre optimize edilmiş takım yolları oluşturur. Daha fazla ayrıntı aşağıda verilmiştir.

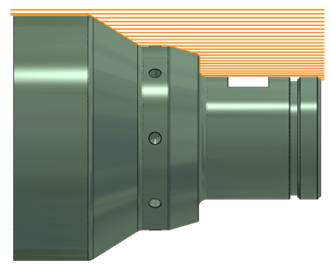

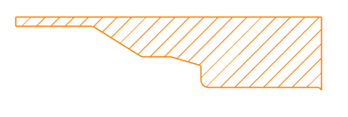

2B çıkarılan malzeme

2B Stok

3B çıkarılan malzeme

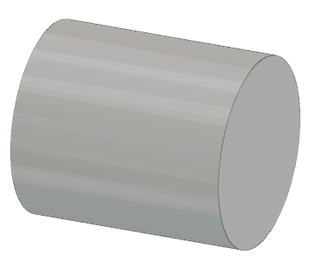

3B Stok

Torna çevrimleri için hızlı stok hesaplaması gerekli değildir, çünkü motor zaten gerçek stok malzeme kaldırmayı hızlı bir şekilde yönetir. Bu nedenle, torna işlemleri için her çevrim için stok yönetimi seçenekleri mevcut değildir.

Eksenel düzleme uygulanan frezeleme çevrimleri için, her çevrim için stok yönetimi seçenekleri hala mevcuttur ve hesaplama yalnızca 3B stok üzerinde yapılır.

Frezeleme Çevrimi

3B çıkarılan malzeme

3B Stok

Frezeleme ve Tel erz'de, stok, işleme takım yollarının sonuç hesaplamasıdır. Kalan Malzeme hiçbir adımda dikkate alınmaz. Örneğin, aynı cep işlemini iki kez programlayabilirsiniz: takım yolları tamamen aynı olacaktır. İkinci cep, benzer bir işlemin daha önce yapıldığını bilmez.

3 eksenli frezeleme özel bir durumdur: kaba işleme/tekrar işleme ve millyuGO hariç hiçbir işlem kalan malzemeyi yönetmez. Stok yönetimi 3 eksenli frezeleme için özeldir, lütfen ilgili sayfayı okuyun: 3 Eksenli Frezeleme için Stok Hesaplaması

Torna ve Kayar Otomat'ta, her işlem (nadir durumlar hariç) gerçek stoğu yönetir . Burada, aynı kaba işleme işlemi iki kez hesaplanamaz! Bu, takım yollarının 'şeklinin' her zaman önceki işlemlere bağlı olduğu anlamına gelir.

Bir eksenel frezeleme çevrimi torna stok şekline uygulandığında, bir sonraki torna işlemlerinin stok hesaplaması için dikkate almak mümkündür.

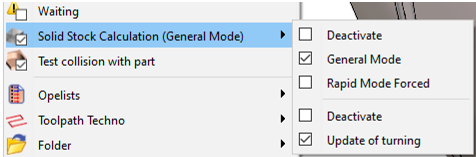

Bunun için, her frezeleme işlemi için katı stok hesaplama seçeneğine ' Torna güncellemesi ’ ayarlayın.

Bu seçeneğin ilk yarısı, ekranda stokun hesaplamasının hızlı/katı olarak kabul edilip edilmediğini, Stok dönüştürme bölümünde açıklandığı gibi kontrol eder.

İkinci yarı, 'Torna güncellemesi' seçiliyse, torna çevrimlerinin frezeleme çevrimine göre ayarlanmasını kontrol eder.

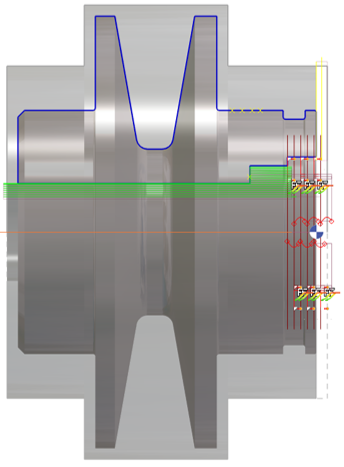

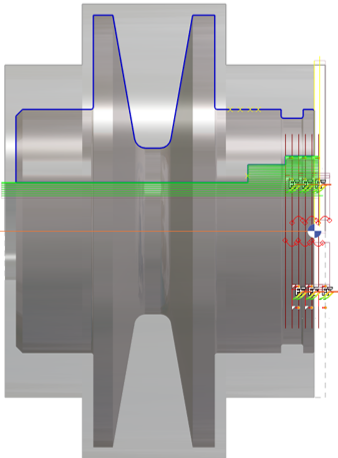

Ekran görüntülerinde, kırmızı alan, referans çalışma düzleminde programlanmış bir frezeleme cep işlemiyle işlenmiştir. Yüzleme ve raybalama işlemlerinin kalan stok hesaplaması nedeniyle daha kısa olduğunu görebilirsiniz kalan stok hesaplaması.

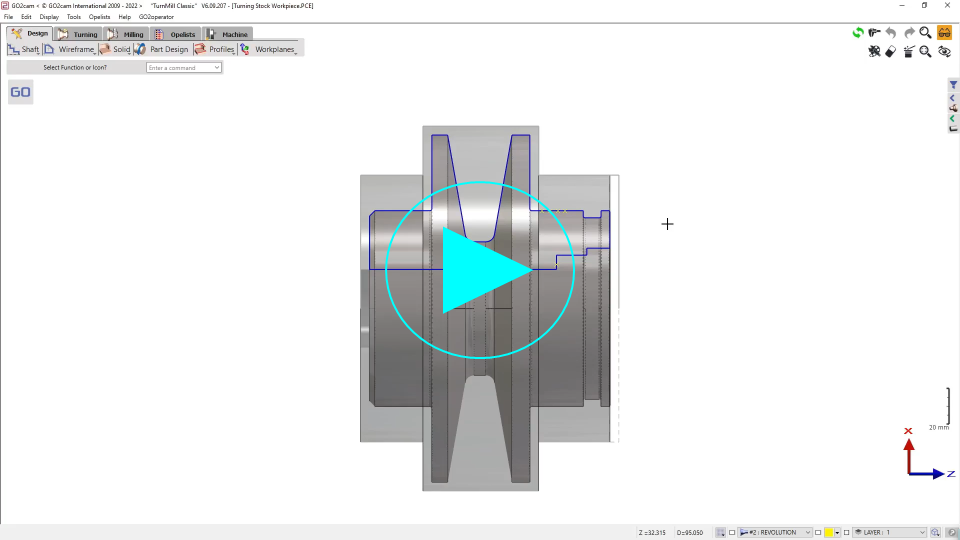

'Torna güncellemesi' seçilmesinin etkisini gösteren bir videoyu izleyebilirsiniz:
