GO2cam'de, güvenli alan, yeniden konumlandırma, seviye değiştirme veya takım değiştirme yapılması gerektiğinde takımın geri çekildiği bir sınırdır. Takımın hareketi, ayarlanan alanla sınırlıdır.

Konum

Komuta, Stok Tanımlama iletişim kutusu kutusunda, Güvenlik Alanı sekmesinin altında erişilebilir. .

Önceki sürümlerde (V6.10 ve önceki sürümler), komuta, Otomatik Katı İçe Aktarım sırasında orijin tanımlama sekmesinde veya işleme ağacındaki Stok'a sağ tıklayarak özel bir komutta erişilebilirdi.

Safety Area Dialog.png
  • Otomatik Katı İçe Aktarım sırasında - destek yüzeyinin doğrulanmasından sonra, önce Güvenlik Alanını tanımlayabileceğiniz Stok iletişim kutusu tarafından otomatik olarak istenirsiniz.

  • Komutaya ayrıca her zaman 'da erişebilirsiniz. İşleme ağacı çift tıklayarak veya sağ tıklayıp Düzenle ’yi seçerek hammaddeyi erişmek için iletişim kutusuna erişin.

Ayarların Açıklaması

Sekme, Ana alan ve Ara alan için sınırlayıcı güvenlik kutusunu tanımlamak üzere ayarlar sağlar .

V6.11 sürümünden itibaren, bazı seçeneklerin adları da dahil olmak üzere diyaloglar değiştirilmiştir.


Ana alan seçilen Şekil e göre stoğu çevreleyen güvenlik alanını tanımlar. Buna bağlı olarak yarıçap/çap ve uzunluk tanımlanabilir ve Eksen seçilen referansa göre.

A Marj Değer, sınırlayıcı alana da uygulanabilir


Ara alan için sınırlayıcı güvenlik kutusunu tanımlamak üzere ayarlar sağlar Örneğin içi boş gövdeler için dahili bir güvenlik alanı tanımlar.

İç sınırlayıcı alan turuncu/sarımsı bir gövde ile temsil edilir. Parametreler Ana alanın parametreleriyle aynıdır.

Güvenli alanın merkezi tanımlanabilir Manuel olarak bir nokta seçerek veya spesifik bir koordinat ekleyerek. Üzerine tıklayarak Otomatik merkezleme Parçanın geometrik merkezinde güvenlik alanını yeniden konumlandıracaktır.

Güvenlik Alanının Tanımlanması

Şekil

Her iki güvenli alan türü için Ana alan ve Ara alan için sınırlayıcı güvenlik kutusunu tanımlamak üzere ayarlar sağlar ‘Şekil’ parametresinde bulunabilir:

Küre

Bu durumda, stok, bileşenin ağırlık merkezinin etrafına bir küre ile sarılmıştır. Takım yolları sınıra kadar uzatılmıştır.

Silindir

Sınır zarfı küreye benzer şekilde tanımlanır, ancak silindirik bir şekle sahiptir. Ek olarak, silindirin ekseni ve uzunluğu da değiştirilebilir.

Bu tip, bileşenleri tornalamak için idealdir.

Silindir üzerindeki iş düzlemi

Bu seçenekle yalnızca silindirin dış yüzeyi dikkate alınır. Bu yüzeyden geçmeyen işlemler (örneğin bu durumda 'üst' işlemler), çevrimde ayarlanan konumlarda sona erer.

Diğer tüm işleme işlemleri, işleme yönüne dik olan silindir yüzeyine her zaman yerleştirilen "sanal" bir düzlemde son bulur.

Referans Düzlemi

Bu durumda, tüm takım yollarının uzatıldığı referans eksenine göre bir güvenlik düzlemi alanı oluşturulur.

Bu düzlemeye dokunmayan takım yolları etkilenmeyecektir.

Küre üzerinde çalışma düzlemi

With the Küre üzerinde çalışma düzlemi , güvenlik alanlarını tanımlamak için evrensel bir araç elde edersiniz.

Burada, küre seçeneği ve düzlem seçeneği, freze bileşenleri için optimum ayarda birleştirilmiştir.

Hareket

Hareket Parametre, yaklaşma ve geri çekme takım yolunun yönünü 2 seçenekle değiştirmeyi sağlar:

  1. İşleme Z

  2. Dik

İşleme Z - Takımın hızlı hareketi, güvenlik alanına kadar çevrimin mevcut Z yönünü izler.

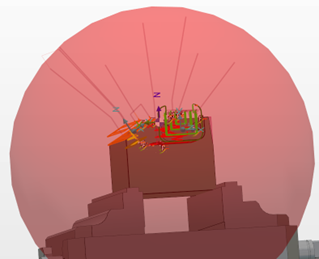

Dik Çevrimin tamamlanmasından sonra takımın hızlı hareketi, güvenlik alanı zarfının yüzeyine dik (Normal) bir yönde hareket eder. Bu genellikle takım yolunda bir kırılma oluşturur ve aynı zamanda güvenlik alanına olan mesafeyi de en aza indirir.

NOT : The Güvenli alan Tanımlanmış, Stok ile birlikte Geometriye bağlı Katının. Geometriye herhangi bir değişiklik yapılırsa, güvenlik alanı kenar boşluklarını korumak için değişikliğe uyum sağlar.

Sağda bu özelliği gösteren bir video izleyebilirsiniz.
