Üretimde Stok Tanımı

Stok üretim sürecinin temel öğesi olarak hizmet eder. Takım yolları oluşturmadan önce, işlenecek ham maddenin başlangıç durumunu temsil etmek için kesin olarak tanımlanmalıdır ve nihai tasarım özelliklerini karşılamak üzere işlenecektir.

GO2cam'da Stok Fonksiyonları

  1. İşleme Stratejisi Planlaması

    • Yazılım, hassasiyeti sağlamak ve atıkları en aza indirgemek için stokun şekline, boyutlarına ve malzeme özelliklerine bağlı olarak optimum takım yollarını hesaplar.

  2. İşlem Simülasyonu

    • Kullanıcılar, stok tanımlayarak her aşamada malzeme giderimini simüle edebilir, potansiyel işleme sorunlarını tespit etmeye ve gerekli ayarlamaları yapmaya yardımcı olur.

  3. Verimlilik Optimizasyonu

    • Stok konfigürasyonu, parça üretiminde hem hızı hem de doğruluğu artıran optimize edilmiş kesme sıralarını, takım seçimini ve işleme parametrelerini mümkün kılar.

Bölüm Genel Bakışı

Bu bölüm, Stok Oluşturma iletişim kutusunu, ekran ayarlarını ve yapılandırılabilir hesaplama parametrelerini ayrıntılarıyla açıklamaktadır.

Ele Alınan Konular:

Stok Yönetimi Nedir?

GO2cam'daki stok yönetimi, Parasolid tabanlı B-rep modelleme malzeme giderimini simüle etmek için kullanır. İşlem bu hesaplama mantığını izler:

  • 1 NC kod bloğu → Oluşturur 1 takım süpürme hacmi → Yürütür 1 Boole çıkarma (stok güncellenir).

Performans Hususları:

  • Büyük veya karmaşık takım yolları, biriken Boole işlemleri nedeniyle daha uzun hesaplama süresi gerektirebilir.

  • Nadir durumlarda, son derece ayrıntılı takım yolları kararsızlığa veya arızaya yol açabilir.

For improved efficiency, Mesh Stok Modellemesi is available as an alternative to traditional B-rep methods.

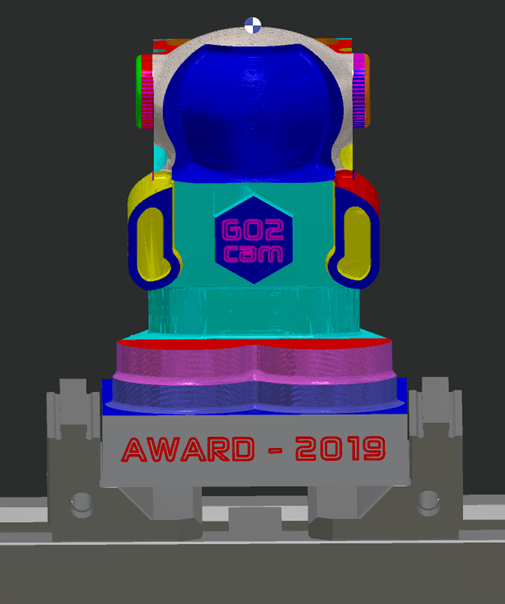

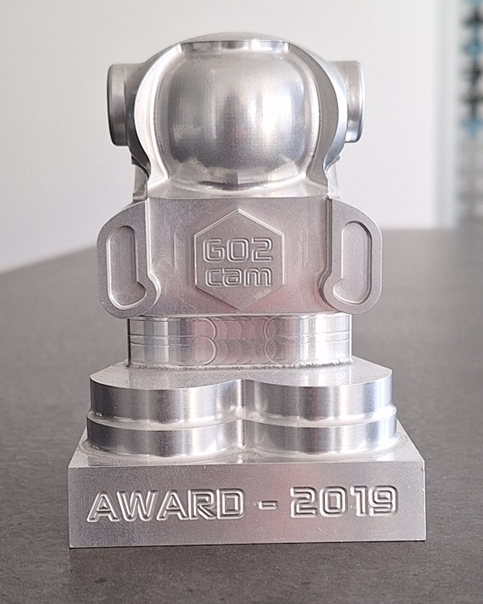

Stok Yönetimi: "Gördüğünüz Şey Nedir" (WYSIWYG):

  • Simüle edilen stok, gerçek dünya işleme sonuçlarıyla tam olarak eşleşir.

  • Tahmin edilebilir malzeme giderimi sağlar - her takım yolu işlemi, stoğu gerçek makinede olduğu gibi tam olarak değiştirir.

  • Teslim eder görsel gerçek - işlendikten sonra görüntülenen son stok, fiziksel iş parçasını yansıtır.

image-20250417-045821.png image-20250417-045826.png

Stok Yönetimi vs. Dinamik Simülasyon

Özellik

Stok Yönetimi

Dinamik Simülasyon

Birincil Odak

Yalnızca tarafından çıkarılan malzeme Kesme hareketleri modellemiştir.

Kapsamlı işleme ortamı analizi ve Tüm NC komutlarını (kesme ve kesme dışı) simüle eder

Kesme Dışı Hareketler

Hızlı hareketleri yok sayar

Hızlı hareketleri içerir

Fikstürler ve Takımlar

Hariç tutulmuştur (tutucular, kelepçeler veya mengeneler yok)

Tamamen modellenmiştir (tutucular, kelepçeler, makine bileşenleri)

Çarpışma Algılama

Desteklenmiyor

Gerçek zamanlı çarpışma kontrolleri (takımlar, tutucular, iş parçası)

Stok Görüntüleme Seçeneği

Katı ve stokun görüntüleme toleransı şu şekilde tanımlanır: Araçlar / Seçenekler / Varlıklar / Genel / Görsel Konfor. (Aynı ayarlara sağ alt köşedeki durum çubuğundan erişilebilir.)

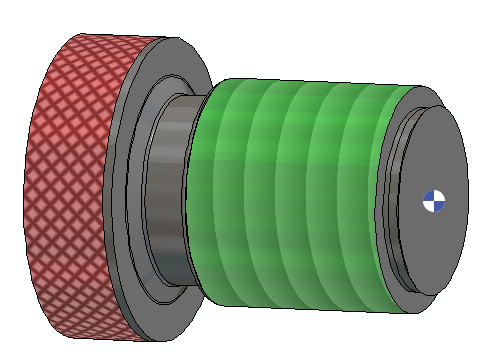

Doğru görselleştirme ve simülasyon için, aşağıdaki işlemler için gerçekçi doku oluşturma önerilir:

  • Takım Çıkarma

  • Diş Açma

  • Diş Whirling

  • Tırtıl İşleme

  • Standart Diş Açma

  • Profil Diş Açma

Stock texture_MSI-EGM_mars-15-170540-2024_Conflict.png

Takım Çıkarma, Diş Açma, Diş Whirling ve Tırtıl İşlemenin oluşturma dokusu artık dinamik simülasyon !

Program Penceresinde Stokun Görüntülenmesi

İşleme sekmesindeki stokun görünümü, sağdaki Filtreler çubuğu ile kontrol edilebilir.

  • Şeffaflık durumu, stok simgesinin üstündeki oku genişleterek kontrol edilebilir. Şeffaflık seviyesini ayarlamak için sürgü çubuğunu kullanın.

  • Şeffaf stoğu etkinleştirmek için kutuyu işaretleyin, aksi takdirde stoğu tamamen katı ve opak hale getirmek için işaretini kaldırın.

  • Stok simgesi, stokun şeffaflık ve görünürlük durumlarını kontrol eder:

    • Stoğu gizlemek veya gizlemeyi kaldırmak için tıklayın. (Not: Gizlenmemişse, stok başlangıçta şeffaf veya opak olan durumda görünür).

    • Stokun şeffaflığını etkinleştirmek veya tamamen katı ve opak hale getirmek için kaydırma tıklaması yapın.

Stock Display - program window.png

Simülasyon sırasında dinamik stok gideriminin gösterimi de kontrol edilebilir. Ek bilgi için aşağıdaki bağlantıya tıklayın:

Simülasyon sırasında stokun hesaplanması
