V6.12.204

Geliştirmeler

10 Haziran 2025

Konu

Tip

Konu

Açıklama

SolidWorks için GO2cam

Kullanıcı Arabirimi

SolidWorks özelleştirmesinde simge boyutunu değiştirmek mümkündür.

Artık eklenti tarafından desteklenmektedir.

Yüzey Tasarımı

Yerleştirme

Artık yüzey modellerinin yerleştirilmesi mümkündür (STL formatlı dosyalar)

Çalışma Düzlemleri

Gelişmiş Düzlemde İşleme

Gelişmiş Düzlemde İşleme için Yeni otomatik yöntemde iyileştirme (6.12.202'de uygulandı).

Artık, profiller oluştururken ve henüz bir çap girilmemişken, referans silindire tek bir tıklama ile profiller oluşturulur ve çap girilir.

Tel EDM Geometrisi

Diş Açma Noktaları Tablosu

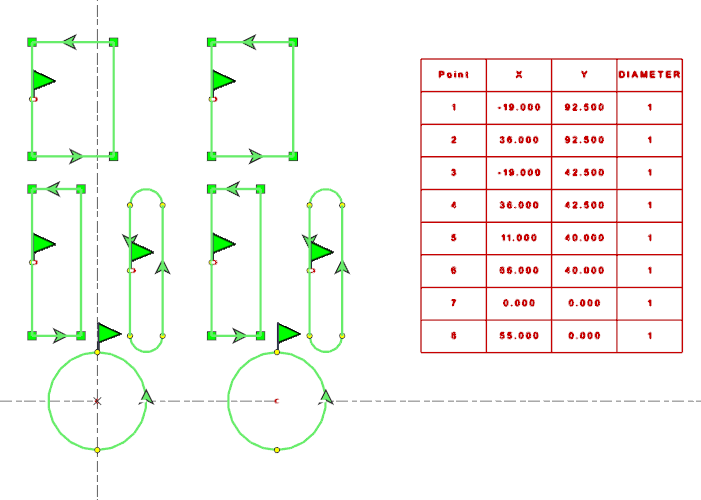

Diş Açma Noktaları koordinatları içeren bir tablo oluşturan yeni bir JavaScript Makrosu.
Web Portalında indirilebilir.

MTE

İşleme Ağacı

Tekno fonksiyonu Makine komutu artık İşleme satırının altında İşleme Ağacında erişilebilir. Robot ve İsviçre İşleme Projelerinde kullanışlıdır.

V6.12.203

Geliştirmeler

29 Nisan 2025

Konu

Tip

Konu

Açıklama

Tel EDM Geometrisi

Diş Açma Noktaları Listesi

Parça Analizi'nde Yeni Seçenek: Diş Açma Noktalarını Dışa Aktar

Diş Açma Noktalarını Dışa Aktar, koordinatları ve çap değerleri ile diş açma noktalarının listesini oluşturmayı sağlar. Dosya formatı *.xml'dir.

Not: parça analizi 2B profillerde de çalışır!

Tel Kafes Tasarımı

Menü

“Özel EDM” menüsü artık diğer modüllerde mevcuttur. “Mekanik Tasarım” olarak adlandırılır ve aşağıdaki komutları içerir:

• Alfa Döngüsü

• Omega Döngüsü

• Dişli oluşturma

• Diş Oluşturma

Tel Kafes

& Katı Tasarım

Pah Oluşturma

Yeni seçenek Pahı Ters Çevir

2 değer mesafe/mesafe ile bir pah çizdiğinizde, artık seçilen 2 öğenin veya katı köşenin değerlerini ters çevirebilirsiniz.

Ayrıca yalnızca tel kafeste mesafe/açı modu için de mümkündür. Katılar için aşağıya bakın!

Katı Tasarım

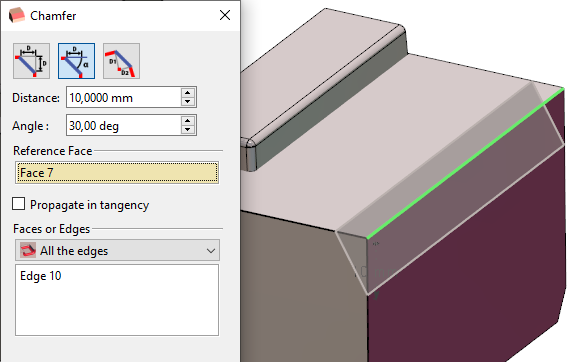

Pah Oluşturma

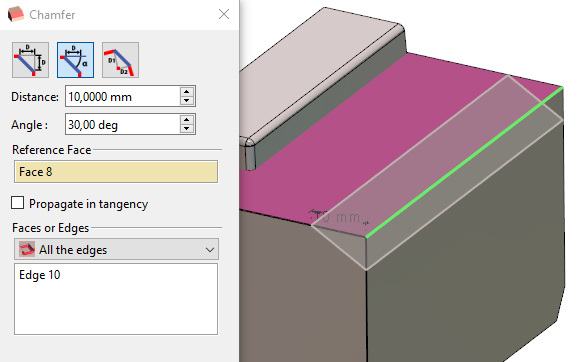

Katı pah: mesafe/açı modunda, Referans yüzeyi seçme özelliği.

Katı Tasarım

Durma Yüzeyleri

Durma Yüzeylerinde Çoklu Seçim

Kenar yolu modu ile artık çoklu seçim mümkündür.

Katı Tasarım

Basitleştirme

Artık açılır menüdeki Basitleştirme, tolerans değerini ayarlayabileceğiniz bir iletişim kutusu açar.

Bir katıya sağ tıklayın>Araçlar>Basitleştirme

CAD Arabirimleri

Arabirim Sürümleri

CAD Format güncellemeleri:

• ACIS 2025

• Catia V5 2025

• Solid Edge 2025

• NX 2412

CAD Arabirimleri

Katı İçe Aktarma

Bir CAD dosyası yüzey olarak içe aktarılırsa, modeli otomatik olarak katıya dönüştürmek için bir işlem uygularız. Denemeler başarısız olursa, bir hata iletisi görüntülenir.

CAD Arabirimleri

Yüzey İçe Aktarma

Yüzeyi Patlat

Artık bir yüzey birkaç ayrı bileşenden oluştuğunda onu patlatma özelliğine sahibiz. Bu, katılarla aynı şekilde çalışır. Bir yüzey ayrıysa, sağ tıklayın ve orada "Patlat" işlevini bulabilir, onu ayrı yüzeylere ayırabilirsiniz.

İşleme Genellikleri

Makine Paketi

Yeni özellik geliştirme: Makine Paketini Dışa Aktar

Paket dışa aktarımı, GO2cam'de çalışmaya devam edebilmek için iş parçacığında oluşturulur.

• Dosya oluşturma çok yavaşsa, oluşturmanın ilerlemesini görüntülemek için bir pencere açarız. Bu işlemi istediğiniz zaman kesintiye uğratabilirsiniz.

• GO2cam'de çalışmaya, yeni bir parça oynatmaya veya ekranın etrafında dolaşmaya devam edebilirsiniz... hiçbir sorun olmadan.

• GO2cam'den çıkıp ana sayfaya gitmeye karar verirseniz ve bir işlem hala devam ediyorsa, bir iletişim kutusu dosyanın oluşturulmasını kesintiye uğratmak isteyip istemediğinizi veya devam etmek isteyip istemediğinizi sorar.

İşleme Genellikleri

Makine Dosyası

Ağacın içindeki ‘İş Parçası Tutma Cihazı’nın adını değiştirme özelliği.

Makine kinematiğinize göre istediğiniz gibi adlandırabilirsiniz.

İşleme Genellikleri

Problama

Problama işlemleri artık yüzey parçalarında ve stokta desteklenir.

İşleme Genellikleri

Operasyon Listesini Özelleştir

‘Operasyon Listesini Özelleştir’de 2 yeni parametre mevcuttur

• özel soğutucu

• paso ilerleme hızı

İsviçre İşleme

X pozisyonu

X eksi üzerinde program işlemleri

Takım yönüne ve parça boyutuna bağlı olarak, C ekseni üzerinde eksenel frezeleme, parça takımla doğru şekilde konumlandırılmışsa yalnızca mümkündür.
Varsayılan olarak, işleme X+ 'da yapılır, ancak artık X−'da çalışmak mümkündür.
Bu, İsviçre İşleme için gerçekten benzersiz bir özelliktir.

Frezeleme Özellikleri

Çizilmiş Daire

Çizilmiş Daire'nin yeni parametresi.

• Opelistlerde: parametre, Özellikleri filtrelemek ve seçmek için kullanılır (Özellikte: Takım Arama)

• Özellikleri ve profilleri olan frezelemede: takım bulucular, çizilmiş daire değerini dikkate alacaktır; filtre, maksimum takım çapının 2'ye bölünmesidir.

Örneğin, bir daire veya silindirin cep boşaltması artık çapın yarısının bir filtresini tanımlayacaktır!

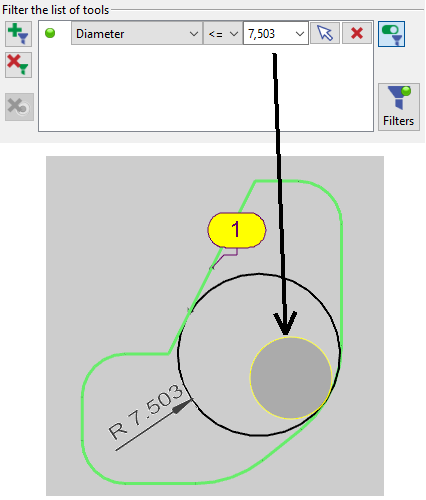

Sağda, çizilmiş dairenin çapının 15.06, yani yarıçapının 7.503 olduğunu görüyoruz. Takım filtresi 70.503 mm olarak ayarlanmıştır.

Frezeleme

MTE

Senkronizasyonlar

Senkronizasyon ayarında 2 büyük geliştirme:

• Gantt'te, bir çevrime sağ tıklamak, açılır pencereyi açar. çevrimi düzenleme seçeneği Bu, strateji sayfasını açacaktır ve besleme hızlarını ve hızları değiştirirseniz Gantt otomatik olarak güncellenecektir.

• Gantt'teki bir çevrime tıklamak, parça penceresinde takım yolunu ve takımı görüntüler.

MTE

Makine Oluşturma Modülü

3B Makinelerin Oluşturulması modülünde 2 geliştirme:

• Makine elemanlarını kopyalamanız gerekiyorsa, Geometriyi Kopyala artık mevcuttur.

• Kinematik Analizi geliştirildi: artık makine matrisi ile hafifçe hizalanmamış 'şüpheli' eksenler hakkında bilgilendiriliyorsunuz. Bu eksenler daha önce yalnızca makine düzenlemede vurgulanmıştı ve elbette hala öyle. Makine Düzenle'de eksen sorununu gidermek için bunları değiştirebilirsiniz.

V6.12.202

Geliştirmeler

26 Mart 2025

Çalışma Düzlemleri

Gelişmiş Düzlemde İşleme

Gelişmiş Düzlemde İşleme için yeni otomatik yöntem.

Bu yeni komut, aşağıdakileri yapmanız gereken bir sihirbazdır:

• işlenecek kenarları seçin

• gelişmiş düzlemi oluşturacağınız parça çapına tıklayın.

Tamamlandıktan sonra, geometri düzlemine yansıtılmış ve takım yolu ile gelişmiş düzlem otomatik olarak oluşturulur! Bu komut, Standart ve Manuel menülerde, ardından Geometri Seçimi'nde Torna yapılandırmasında mevcuttur.

Takım Takımı

Broşlama Takımı

Bir broşlama takımının oluşturulması için yeni bir işlem : Sıkıştırma/Takım Tutucular ortamında 2 elemanın (uç ve gövde) oluşturulması.

Takım dosyası artık menü Broşlama'nın takım kütüphanesinde doğrudan oluşturulur ve ‘Takım Kütüphaneleri/Form Takımları’ ortamından kaybolur

Torna

Broşlama

Merkezden uzak broşlama işlemini programlama özelliği .

Daha önce, takımın Z ekseni ile hizalanması gerekiyordu. Artık yeni hesaplama yöntemi ile merkezden uzak broşlamayı programlayabilirsiniz.

Opelistler / Stratejiler

Otomatik Torna Opelistleri

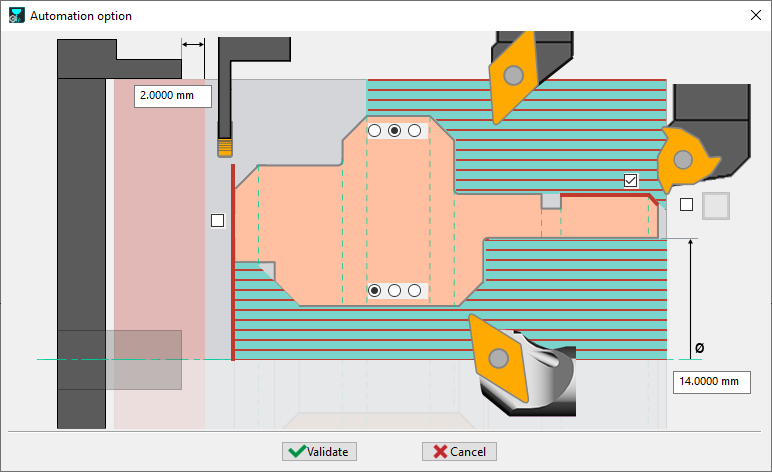

Ana Mil üzerinde parçanın tam işlenmesini etkinleştirmek için yeni seçenekler

Dış ve iç işleme için artık 3 işleme modumuz var:

• parçanın sonuna kadar.

• maksimum çapa kadar

• omza kadar.

İşleme Genellikleri

Orijinler Tablosu

Bir işlem bir düzlemde programlanmışsa ve orijinler tablosunda tanımlanmış özel bir orijine sahipse ve aynı düzlemde yeni bir işlem programlanmışsa, aynı orijini bu yeni çevrime uygularız.

Opelistler / Stratejiler

Opelistler

X, Y veya Z'ye göre bir ölçüyü kurtarmak ve Opelist'teki bir parametreye atamak için 3 yeni işlev ekledik

Simülasyon

Gelişmiş takım yolu

Adım adım modunu başlatırken, hız otomatik olarak varsayılan değere ayarlandı; şimdi, imleç değeri varsayılanın altındaysa, Adım adım çalıştırırken yavaş tutarız.

Bu yeni davranış, bir tornalama tezgahında sarılmış oluk gibi gelişmiş düzlemde takım yolunu simüle etmeyi sağlar. Daha önce, simülasyon her zaman çok hızlıydı!

Simülasyon

Eksen Görüntüleme Sistemi

Simülasyonda görüntülenen eksen sistemi, simüle edilen her çevrimin işleme düzlemine göre değiştirilir.
