Soru

How to machine holes from 2 sides?

Çözüm

GO2cam'de delik işlemek için iki yöntem kullanılabilir:

1. Otomatik

2. Manuel

Her iki yöntemi de aşağıda açıklayacağız

1. Otomatik

Bu yöntemde, ilk adım Delik tanıma işlemini gerçekleştirmektir.

Yani tasarım sekmesinde, Katı>Özellikler'i seçin. Ardından özelliği başlatmak için Delik tanıma komutunu seçin.

Örnek olarak, sağdaki resimde olduğu gibi, 90 mm Boyunda tek deliğe odaklanacağız.

İçinde Şekillerin değiştirilmesi , girilecek uzunluk değerini girin yarım Delik boyunun (45 mm) ve tıklayın Kes .

"Aynı delikleri kes" iletişim kutusu ile karşılaşabilirsiniz ve diğer benzer deliklerde aynı işlemi istiyorsanız Evet'i seçebilirsiniz, ancak bu örnek için Hayır'ı seçiyoruz.

Deliğin topolojisi kesiliyor 2 eleman .

Şimdi Technos sekmesine geçip her zamanki gibi Standart deliği uygulayabiliriz.

Son olarak Frezeleme sekmesinde, Delik/Özellik > Otomatik'i seçin.

2 ayrı düzlem delik için oluşturulur ve hesaplama üzerine delme, bir kez yukarıdan yarı yolda ve ikincisi alttan yapılır.

2. Kılavuz

Bu yöntemde, Delik/Özellik > Manuel Delikler'e giderek doğrudan manuel bir delik tanımlayabiliriz.

Geometri için gerekli deliği seçin (delikler normalde otomatik olarak tanınır)

Takımı seçin ve Delme stratejisinde ayarlayın:

Yükseklik/Referans Stok

Derinlik/Referans : Manuel/Varlık

Derinlik gerekli uzunluğa (bu durumda 45 mm'de yarı yolda olacaktır)

ve hesapla.

Diğer tarafı işlemek için , öncelikle delik için o yüzeye bir düzlem oluşturmamız gerekecek. En kolay yol, arka yüzeye sağ tıklayıp ‘Yüzdeki Düzlem’i seçmektir.

Yan taraftan delik varlığını tanımak için önce deliğin kenarını çıkarmamız gerekiyor. Bu geometri seçimine yardımcı olacaktır.

Son olarak, aynı takım ve strateji ile başlangıç tarafına benzer şekilde manuel delik çevrimini uygulayın. Geometri için, çıkarılan dairesel kenarı seçmeniz gerekecektir (daha kolay seçim için katıyı gizleyebilirsiniz).

Bu örneğin sağında, her iki yöntemi de ayrıntılı olarak gösteren bir video izleyebilirsiniz.

Soru

How to assign a user hole to a shape for multi-stages holes machining?

Çözüm

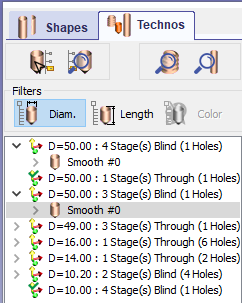

Delik tanıma adımında, gerekli deliği seçtikten sonra (örneğin 3 aşamalı bir delik seçeceğiz), şunlara sahibiz iki Seçime kullanıcı deliği atamanın olasılıkları.

1/ Eğer Delik Şablonlar zaten mevcuttur , basitçe tıklayabiliriz Kullanıcı Delikleri.

Kullanılabilir uyumlu modellerin listesi açılır; GO2cam, listeyi sağlamak için tüm farklı kütüphaneleri tarar.

2/ Eğer Kullanıcı deliği Şablonlar mevcut değil , gerekli deliğe sağ tıklayıp ardından ' Modelin oluşturulması '.

Bu fonksiyon modelin tabanının oluşturulmasını sağlar:

• Aşamaların oluşturulması

• Çap ve derinlik değerlerinin kurtarılması

• Operasyon listesinin ön tanımı

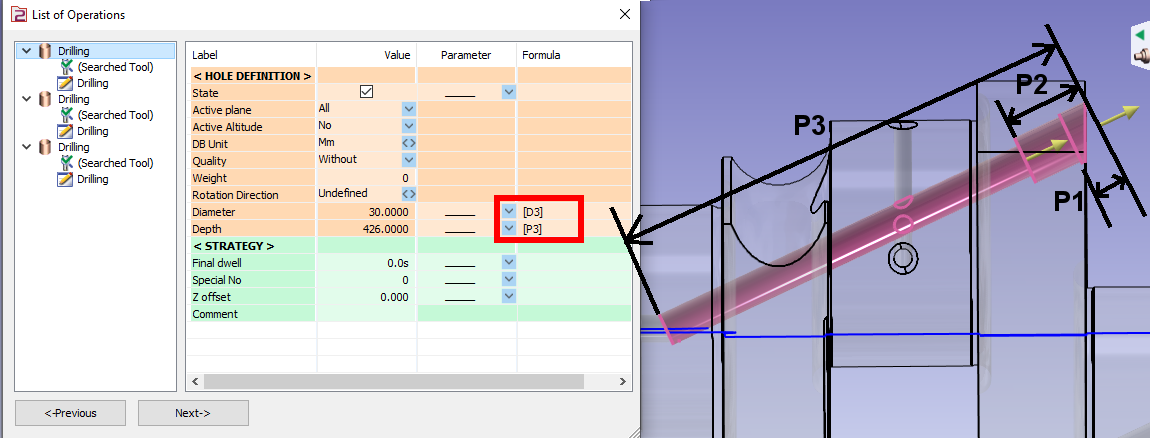

For the Şekil üzerindeki derinlikler Bu noktada, çevrim parametrelerine erişimimiz yok: İşlemenin başlangıcı and X derinliğinde bitirme (radyüs) are Otomatik ayar according to the type of operation!

Örneğin:

• Ortalama: Stok ve Çevre Dolasma/Stok

• Delme: Stok ve Varlık

• İnterpolasyon: Stok ve Varlık

As for the Operasyon Listesi , bunlar daha küçükten daha büyüğe doğru çap olarak sıralanmıştır. (D3>D2>D1)

İleri'ye tıklayabilir ve son olarak modeli adlandırarak kaydedebiliriz; bundan sonra, tekno sekmesinde seçilen deliğe uygulanacaktır.

Soru

Program ölçüsü üst ve Geri Kafa Yeri Açma?

Çözüm

Eğer üstteki 2 ve arka kontür deliklerinin çapı aynıysa, kullanabilirsiniz aynı takım ve bir Tek çevrim modu !

Kafa Yeri Açma işlemi yapmak için, işaretlemeniz gerekir Evet 'e Dalmadan önce üst kısmın işlenmesi Parametre, bu seçenek Size Derinlik/Ref ve 'Derinlik' parametre alanlarını değiştirmenize olanak tanıyacaktır.

Then we focus on how to set references: Yükseklik ve Derinlik

• Makine açık Delik (Standart veya kullanıcı), çap ve derinlik değerleri otomatik olarak okunur, seçin Varlık veya Manuel/Varlık Derinlikleri tanımlamak için

• İşlemede Daireler , seç Stok veya Manuel/Stok .

• The Derinlik ve Geri Derinlik kontür delme mesafesi için kullanılır.

Son olarak, şu şekilde tanımladık Arka güvenlik mesafesi ve işleme sonundaki kalkma Takım ve işlenmiş yüzeylerin korunması için.

Sıra sende!!

Dosya: U.PCE Parçası

Open the ‘U.PCE Parçası’

Zaten programlanmış bir cep ve bir delme işlemi var.
Zaten delinmiş delikte üst ve arka yüz kontür delme işlemini programlayacaksınız.

İki karşı deliğin de aynı çapı (14 mm) vardır; üst yüzeyde 4 mm, arka yüzeyde 6 mm derinliğindedirler.

GO2cam'e geç Freze .
Pozisyon Yan yüzeye karşılık gelen düzlemde kendinizi bulun.

• İlk deliği seçin.

• Takım seçimi: Kullanın bir Geri çekilebilir uç çubuğu Sağdaki gibi takımı düzenleyin.

• Seç Geri İşleme Çevrim; stratejiyi düzenle ve bildirim Çünkü döngüden önce takımı seçtiğimiz için parametrelerin otomatik seçimi.

• Yükseklik/derinlik referansları için yukarıda ayrıntılı olarak açıklanan parametreleri kullanın.

• For the Derinlik ve Geri Derinlik , sırasıyla 4 mm ve 6 mm ekleyin.

• Hesapla.

Sağdakiyle aynı olmalı.

Soru

What are the options for retracts between holes in GO2cam?

Çözüm

• Yükseklik + SD: Bu, takımın bir sonraki deliğe geçmeden önce malzemenin üzerinde belirtilen bir yüksekliğe geri çekildiği yaklaşım moduyla aynıdır.

• Hesapsız: Bu mod, minimum geri çekmelerle daha optimize edilmiş hızlı takım yollarına olanak tanır. Delikler farklı oryantasyonlara sahip olduğunda özellikle kullanışlıdır. Bununla birlikte, delikler uygun şekilde konumlandırılmamışsa, doğrudan hızlı geri çekmeler potansiyel olarak çarpışmalara yol açabileceğinden, bu seçeneği dikkatlice kullanmak çok önemlidir.
