Soru

Z ekseni boyunca evrimsel bir profile sahip bir parçayı nasıl işlersiniz? Z ekseninde evrimsel ?

Çözüm

Örnekte seçilen profil bir katı üzerindedir, bu nedenle seçim için 'kenar yolu' seçeneğini seçiyoruz. Ancak işlem, örneğin bir tel kafes geometri Z evrimi ile diğer herhangi bir durum için aynıdır.

• Profil seçimi her zamanki gibi yapılır.

• Ardından, takımın Z evrimsel profilini izlemesi gerektiğini belirtmek için ' Üst Z Ardından, arka plan öğesine tıklayın! Genellikle, 'Üst Z'ye tıkladığınızda, kurtarılacak bir öğe gösterir ve yüksekliğini zorlarsınız. Burada, arka plana tıklamak, takım yolunun profilin Z'sini takip edeceği ve belirli bir yüksekliğe zorlanmayacağı anlamına gelir!

Gördüğünüz gibi, Çevrim etiketi şu şekilde gösteriliyor: ' Prf/D0 ', yani: 'Z profil üzerinde / Derinlik = 0'

• Sonra işlemi sürdürün ve doğrulayın.

Soru

Özel durum : Z ekseninde ama şeklin tabanında evrimsel olan bir profili nasıl işlenir ?

Profil seçimi, daha önce olduğu gibi, tıklayarak yapılır Üst Z Düğme ardından arka plan ! Ardından şeklin derinliğini ayarlayın.

Manuel kontür seçeneğini de seçin Şeklin altı .

Soru

Nasıl heliks açısını azaltın ile İnterpolasyon ancak Z adımını değiştirmeden ?

Çözüm

Haklısınız, İnterpolasyon çevriminde, dalma için helis Z adımına göre tanımlanır.

Bunun nedeni, dalma açısı takım sayfasında 0 olarak ayarlanmıştır . Eğer Dalma açısı değerini girin Takım sayfasında, Z adımını değiştirmeden, helis hesaplaması için kullanılır!

Soru

Nasıl yapılır Program markalama işlemleri GO2cam'de?

Çözüm

Markalama programlamanın birkaç yolu vardır ve bunları 2 türe ayırabiliriz:

• 3 eksenli işlemler: Yazı markalama ve Profil Markalama

• 4 eksenli eş zamanlı işlemler: 4Xs Profil Markalama ve Eksenel kontür

1. Yazı Takımyolu

Basitçe bir yazı yazın, işlem onu seçilen parçaya yansıtacak ve takım yolunu hesaplayacaktır.

Bu işlemin 2 ana avantajı vardır:

• Direkt olarak Yazı varlıklar üzerinde çalışır. Yazı varlığını geometriye dönüştürmeye gerek yoktur.

• Projeksiyon düz bir yüzeyde (video1) veya herhangi bir 3B şekil (video2)

2. Profil İşaretleme

Burada amaç, her türlü geometriyi işleyip herhangi bir şekle yansıtmaktır. Takım yolu 3 eksen frezelemedir.

3. 4 Eksen Profil İşaretleme

Bu, öncekiyle aynı ancak takım yolu 4 eksen simültane olarak oluşturuldu

4. Geliştirilmiş Düzlem

Bu yöntem olanak sağlar bir silindirin etrafına yazı sarmak için ve ardından bir markalama işlemi programlamak ve 2 eksenli işlem uygulayarak 4 eksenli takım yolu oluşturmak.

Soru

Pah kırma döngüsünde nasıl tanımlanır Yarıçap düzeltmesi ve takım yönlendirmesi ?

Çözüm

GO2cam'de tanımladığınız kontrol sistemi ve parametreler bağlamında bazı önemli hususlar vardır.

GO2cam'de pah frezeleme için aşağıdaki takım türleri kullanılabilir:

• Pah Freze

• Çift Pah Freze Kesici

• Çeyrek Daire Freze Takımı

• Tek Açılı Kesici

• Ters Tek Kesici

• Nokta Matkabı

Radyüs düzeltmesi kullanılırken özel özellikler
Pah kırma çevriminde, yarıçap düzeltmesinin ayarlanıp ayarlanmayacağı belirlenebilir (G41/G42) Pah frezelemede kullanılan takım kesici kenarları konik olduğundan, önemli bir rol oynar Hesaplama ve NC çıktısı için hangi çap kullanılır Prensip olarak, makinede de saklanan çap kullanılmalıdır. Bireysel CNC kontrolleri, konik freze takımlarının görüntülenmesi olasılığı bakımından da önemli ölçüde farklılık gösterir. Bununla ilgili bilgiyi CNC kontrolünüzün kılavuzunda bulabilirsiniz.

CNC kontrolüne takım uygulanırken, aşağıdaki örneklerde gösterildiği gibi, aslında diğer takımlar için tasarlanmış bir takım türü kullanmak gerekebilir.

Siemens Sinumerik 840D

Takım tipleri arasında kesik koni kesici (tip 155) bulunmaktadır, ancak bu yalnızca çap ve açıların belirlenmesi olanağını sunmaktadır. İkinci bir çap veya kesme kenarı uzunluğu parametre olarak sunulmamaktadır.

En uygun takım tipi, yüzey freze takımıdır (tip 140): burada alt (küçük) ve üst (büyük) çaplar belirtilebilir.

G41/G42 ile yarıçap düzeltmesi için ilgili çap Alt Çap Bu, takımın ölçülmesi gereken çapaptır (resimdeki çap).

Takım daha sonra kontrol sisteminin simülasyonunda doğru bir şekilde görüntülenir ve takım tablosuna girilen (alt) çağı kullanılarak düzeltilebilir.

GO2cam, çapı belirtebilir Üst veya taban Kesme kenarının yarıçap düzeltmesi (G41/G42) için kullanılması gerekir.

Bu durumda, çap Dm tabanında (takımın ucunda) Seçim Evet ) kullanılması gerekecek.

Örnek 2: Heidenhain TNC 640

HEIDENHAIN TNC 640, Tarama Kafası (MILL_FACE) takım tipi ile de donatılabilir. Ayrıca, T-AÇI (takım ucu açısı) parametresi (90°) belirtilmelidir.

Ancak, takım her zaman küçük bir 0 çapı (teorik uç) ile temsil edilir, bu nedenle teorik uca da ölçülmelidir.

Bu nedenle, G41/G42 ile yarıçap düzeltmesi için ilgili çap Üst Çap .

Simülasyonda takım doğru görüntüleniyor, ancak her zaman teorik bir uçla (alt çap 0).

Takım tablosuna girilen (üst) çap düzeltme için kullanılabilir.

GO2cam'de, üst çap DC uygun şekilde ayarlanmalıdır ( Seç No ) ve alt çap belirtilmelidir 0 .

Yukarıdaki iki örnek, özellikle aynı takımlar farklı makinelerde veya CNC kontrollerinde kullanılıyorsa, yarıçap düzeltmesi kullanmamanın daha kolay olabileceğini göstermektedir:

• Kontrole bağlı olarak, farklı bir takım tanımı kullanılmalıdır

• Farklı takım tanımları nedeniyle, bir varyantın daha düşük bir çapa izin vermesi ve diğerinin vermemesi koşuluyla, işleme derinliği de farklı şekilde programlanmalıdır.

GO2cam'de bu, ... ile elde edilebilir Tek Açılı Kesici Tip. Pah frezesinin aksine, pilot çapının konumu değiştirildiğinde takımın pilot noktası (kontrol noktası) da Z konumunu değiştirir.

Soru

Geçerli düzlem olarak tanımla Profil/Pah ve Genişlik Köşe kırma çevriminde?

Çözüm

Ayrıca, pah kırma çevrimi, 3B modelde zaten mevcut olan pahları işleyebilir ve ayrıca keskin kenarlara pah ekleyebilir.

İkinci durumda, istenen eğim genişliği manuel olarak belirtilmelidir.

Zaten modellenmiş bir pah durumunda, geometri olarak aşağıdaki kenar seçilir.

• Bileşenin üstündeki pah için üst (arka) kenar

• Bileşen alt tarafındaki pah için alt kenar

Formlu Takımdan daha fazla bilgi için Profil / Şampan ve Genişlik .

Soru

“ hata mesajı aldım Takım Radyüsü çok büyük makineyi işlerken İç köşe iş parçamın

Çözüm

Takım yarıçapı olduğunda sorunlar her zaman ortaya çıkar büyük veya eşit programlanmış Köşe yarıçapı Radyüs düzeltmesi ile bitirirken.

Görüntülenen kontür D16mm (Yarıçap = 8mm) freze ile işlenirse, olabilir problemler in the Keskin köşeler Sağda (köşe yarıçapı = 0 mm), ayrıca Köşe yarıçapı 8 mm'lik

GO2cam, daha sonra makine ile ilgili sorunlardan kaçınmak için temelde NC çıktısı için iki seçenek sunar.

GO2cam'ın bu durumlardaki davranışını kontrol eden parametre, Strateji sekmesinde bulunur ve şu şekilde adlandırılır Köşe Tipi .

Pocket+Contour Cycle:

Kontur Döngüsünde:

Tam ayarlar, sonraki adımlarda ele alınacaktır:

Köşe Tipi(Yok) Çevre Dolaşma Çevrimi için

Keskin köşeler (köşe yarıçapı = 0 mm) veya yarıçapı takım yarıçapına karşılık gelen köşeler, keskin köşeler olarak çıktı verir. (G1-G1) .

Takım yarıçapından büyük iç yarıçaplar şu şekilde çıktı olarak verilir G2/G3 Normal olarak.

Takım yolu Kontür Çevrimi .

Köşe Tipi(Yok) Cep+Kontur çevrimi için

Burada, keskin köşeler olduğu gibi görüntülenir, ancak yuvarlak köşeler her zaman görüntülenir olarak G2/G3 , ancak bir daha büyük yarıçap, takım yarıçapının parametre ile çarpımından elde edilir Max R katsayısı (köşe R8 sol üst):

Örnekte, etkiyi görünür kılmak için faktör 1,2 olarak abartılmıştır, böylece 8 mm x 1,2 = 9,6 mm yarıçap elde edilir.

Takım yolu Cep Boşaltma+Çevre Dolaşma Çevrimi .

Bu seçenekler bu nedenle, iç yarıçapların boyutsal doğruluğunun önemli olduğu ve takım yarıçapının zaten köşe yarıçapına karşılık geldiği bir kontürü bitirmek için uygun değildir:

• Keskin köşelerde, köşe yarıçapı takımın gerçek yarıçapıdır

• GO2cam tarafından ayarlanan iç yarıçaplar söz konusu olduğunda, yarıçap çizim ölçüsünden daha büyüktür

Her iki durumda da, çizim ölçüsünün gerçekten üretileceğinin garantisi yoktur.

Köşe Tipi (Var) Cep + Kontur ve Kontur Çevrimi

Yarıçap yine takım yarıçapı ile parametre çarpımına karşılık gelir Max R katsayısı , örnekte yine 1.2 ile abartılmış.

Bu ayar, kontrol cihazında hiçbir hata olmadığını garanti eder. Ek olarak, takımın merkez yolundaki keskin köşelerden kaçınılır.

Ancak, iç yarıçaplar tekrar çizim boyutundan daha büyük yapılmıştır.

İç yarıçapların boyutsal doğruluğunun önemli olduğu, yarıçap düzeltmeli bir kontürü bitirmek için, En küçük iç yarıçaptan daha küçük yarıçapa sahip bir takım kullanılmalıdır .

Takımyolu Kontürleme Çevrim aşağıda gösterilmiştir. (Cep+Kontür aynı şekilde davranır).

Soru

Geçerli düzlem olarak tanımla Başlangıç noktası için Cep İşleme?

Çözüm

GO2cam'de bir cep tanımladığınızda, takımın giriş noktasını seçemezsiniz, bu otomatik olarak yazılım tarafından yapılır. Kullanıcının cep için giriş noktasını zorlaması için, Delinmiş delik Komut gerekli.

Konsept, tercih edilen alandaki cepte bir delik tanımlamak ve delmektir. Bu, takımın düz uçlu frezeler için kesme parçası olan yanlarından stoğu kesmeye başlamasına olanak tanır.

Komut, takımın cep işleme işlemine bu delikten başlamasına izin verecektir. Önceden delinmiş deliği tanımlamanın 2 yolu vardır:

1. Manuel olarak standart bir delik veya daire oluşturma ile.

2. Otomatik olarak, bir opelist kullanılarak.

1/ Delinmiş deliğin manuel oluşturulması.

İlk adımda, Tasarım sekmesinde standart bir delik tanımlamak veya tercih edilen konuma basitçe bir daire çizmek gerekir.

Ardından, tüm deliğin delme işlemi otomatik veya manuel olarak yapılır.

Son olarak, raybalama sırasında Geometri Seç Adım olarak, Önceden Delinmiş Delik komutunu seçip delik geometrisini seçebilirsiniz. Çevrimin başlangıç noktası daha sonra bu delik üzerinde tanımlanır.

Örneğin, sağdaki örnekte, seçilen birden çok cep için, deliklerin çoklu seçimi ile her biri için başlangıç noktalarını tanımlayabilirsiniz.

2/ Otomatik olarak bir opelist kullanılarak

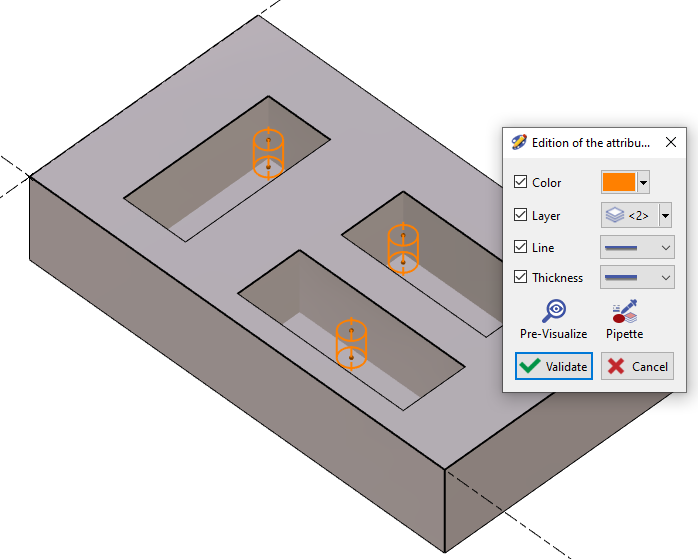

Otomatik önceden delinmiş deliği tanımlamanın ilk adımı, delik geometrisini ayrı bir katmanda oluşturmaktır. Bu durumda delikler 2. katmana ayarlanmıştır.

Ayrıca, ceplerin alt yüzlerinin rengini farklı bir renge, örneğin burada sarıya değiştirin.

Bu noktada, mevcut bir opelist oluşturabilir veya değiştirebilir ve opelist'e sağ tıklayarak otomatik bir referans uygulayabilirsiniz.

Cep/ada çevrimi için, Önceden delinmiş delik etiketi ve değiştir Eylem e Katman Numarası ve Değer delikler için tanımlanan katmana 2 bu durumda. ve için Cep/ada etiketi , değiştirin Aksiyon e Renkli Alt Yüz ve Değer seçilen aynı sarı renge

Otomatik referansı ve opelist'i doğrula.

Şimdi opelist'i iş parçasına uygularsanız, önceden delinmiş delik komutu otomatik olarak dikkate alınır ve her cep için başlangıç noktası tanımlanan delikte olur.

Soru

How to carry out deburring on a workpiece in GO2cam?

Çözüm

Mevcut pakete bağlı olarak 3 yöntem mümkündür:

1/ Otomatik çapak alma ve pah kırma

Bu yöntem 2X ve 2,5X işleme çevrimleri için kullanılabilir. Bu durumda, özel bir çapak alma çevrimi mevcut değildir. Çapak alma, pah kırma çevrimiyle gerçekleştirilir. Örnek için sağdaki videoyu izleyin.

2/ 3X çapak alma

3X çapak alma çevrimine erişim, 3X frezeleme seçeneği etkinleştirilmişse kullanılabilir. Çevrim şu adreste bulunabilir: Frezeleme sekmesi , altında Menü şekillendirme.

Basitçe tüm katıyı seçin, takımı seçin ve çevrimi uygulayın. Çapak alma hesaplanacaktır. Örnek için sağdaki videoyu izleyin.

3/ 5X çapak alma

5X çapak alma işlemi, 4-5X işleme seçeneği etkinleştirilirse kullanılabilir. Çevrim şu adreste bulunabilir: Şekil Frezeleme sekmesi , altında 5X Uzman menüsü. İşlem, 3 Eksen Çapak Alma işlemine benzer. Sağdaki video, bir parçadaki gerçek bir çapak alma çevrimini göstermektedir.

Sorun

Why is my stock no longer calculated on previous cycles when I re-execute an operation?

Çözüm

Genel işleme işleminde bir güncelleme yapmak bu sorun için hızlı bir çözümdür. Alternatif olarak, devre dışı bırakabiliriz Stok Kompaksiyonu Seçim ile ayarlama Araçlar>Seçenekler>Frezeleme ve ardından Stok sıkıştırma seçeneğinin işaretini kaldırma.

Soru

How to automatize the machining of pockets by the colour of their solid faces?

Çözüm

Bu, opelist için otomatik bir referans tanımlayarak yapılır:

Bir opelist oluşturma veya düzenleme sırasında, cep çevrimi için, erişim Otomatik referans tanımı pencere

Otomatik referansı tanımlayacağınız cep çevrimi için şunu ayarlayın:

Eylem > Renk Otomatik Yüz

Değer > Varsayılan seçeneği bırakın

Fonksiyon etiketi > etiketi renk olarak belirt

opelist'i doğrula ve kaydet.

Opelistin uygulanmasında, pipet kullanarak veya opelist ayarlama penceresinde RGB değerini girerek gerekli rengi seçebileceksiniz.

Takımı seçin ve gerekirse çevrimde ayarlamalar yapın ve opelist'i onaylayın. Geometri seçimi otomatik olarak yapılacak ve cep işleme, tanımlanan renge göre otomatik olarak yapılacaktır.

Soru

Can I machine sloped ribs with 2 axis milling in GO2cam?

Çözüm

GO2cam, tel kafeste 2,5 eksen işleme işlemi uygulayan ve işleme işlemini gerçekleştiren özel bir çevrim sunar; Profil Kesme çevrimi. İşlem aşağıda gösterildiği gibidir:

İlk işlem, Profil Kesme düzlemi adı verilen özel bir çalışma düzlemi oluşturmayı içerir. Bu, araç çubuğunu genişlettiğinizde çalışma düzlemi oluşturma sekmesinde bulunur. Son komut gerekli olan komuttur.

X-Y düzlemi işleme yönünü belirler ve boyuna doğrultuda işleme yapmak istediğimiz için açıyı 90 derece olarak ayarlayın. Orijini tanımlamak için herhangi bir noktaya tıklayın, bu durumda aynı orijin.

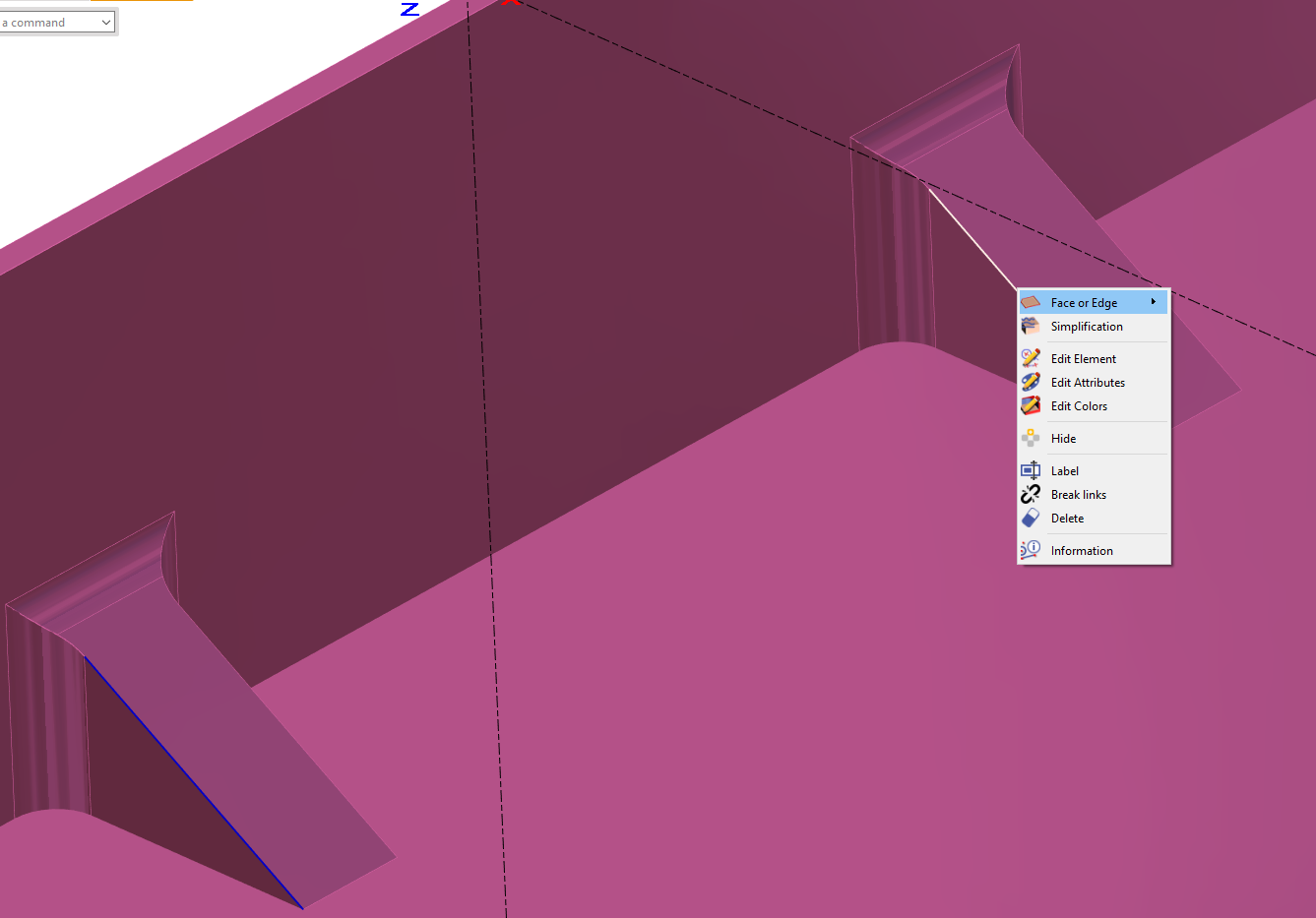

Tel kafesi, çizerek veya katıdan ayıklayarak tanımlayın. Bu, geometri seçimi için referans sağlamak için gereklidir.

Son olarak, Özel sekmesi altında bulunan Profil Kesme döngüsünü tanımlayın. Çıkarılan kenarları profil olarak seçin, takımı ve profil kesme stratejilerini tanımlayın ve hesaplayın.

Eğim işleme böyledir.

Aşağıda işlemi gösteren videoyu izleyin.

Soru

Bir seferde cepin işlenmiş konik kenarları nasıl yapılır?

Çözüm

GO2cam artık Cep işlemiyle 'Ters Havşa freze' kullanma olanağı sunuyor. Takımı seçip Cep parametrelerine geçtiğinizde, cep çevrimlerinin bazı parametrelerinin grileştiğini fark edeceksiniz.

Soru

Leadin Depth ve Leadin Feedrate seçeneklerinin amacı nedir?

Çözüm

Bu seçenekler, özellikle eğimli delikler için delme çevrimleri üzerinde daha fazla kontrol sağlamak üzere tasarlanmıştır. Giriş Derinliği, azaltılmış bir ilerleme hızının (Giriş İlerleme Hızı) kullanılacağı başlangıç derinliğini belirtir. Bu, daha yumuşak bir başlangıç sağlar ve takım kırılma veya aşırı aşınma riskini azaltır, özellikle matkap tamamen takılmadığında. Matkap Giriş Derinliğine ulaştığında, ilerleme hızı otomatik olarak tanımlanan değere yükselecektir.
