Döngü: Geri İşleme, İnterpolasyon

Tanım

3 ana referans tanımlanmalıdır:

  • üst yüzey yüksekliği

  • arka yüksekliği

  • geri işlemenin derinliği

Aynı işlemi üst yüzeyde ve arka yüzeyde (kafa yeri açma veya rayba) programlamak da mümkündür.

Bu durumda, dördüncü bir seçenek gereklidir.

Genel durum

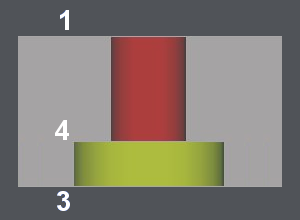

Bu seçenekleri aşağıdaki örnek ile açıklayalım: arka yüzeyde bir kafa yeri açma işlemi.

1: Yükseklik / Referans

İşlemenin başlangıç yüksekliği:

  • Varlık: varlığın, deliğin veya dairenin yüksekliği

  • Stok: stok şekli ne olursa olsun güvenli

2: Derinlik / Referans mevcut değil

3: Arka Yükseklik / Referans

Arka yüzeyin yüksekliği:

  • Varlık: varlıkta, delikte veya dairede değer

  • Stok: stok şekli ne olursa olsun güvenli

4: Arka derinlik / Referans:

  • Varlık: Dairenin yüksekliği veya delikte okunan değer

  • Stok: stok şekli ne olursa olsun güvenli

  • Manuel / Varlık: değeri Arka Derinlik girin, varlık değerine göreli olacaktır

  • Manuel / Stok: değeri Arka Derinlik girin, stoğa göreli olacaktır

Bu Bölüm yalnızca Geri İşleme ile ilgilidir.

Geri İşleme için özel durum

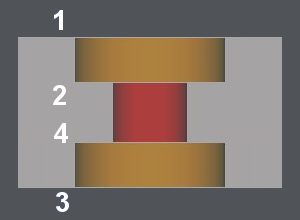

Bu seçenekleri aşağıdaki örnek ile açıklayalım: arka yüzeyde bir karşı delme işlemi ve üst yüzeyde aynı işlem.

Öncelikle seçeneğini ayarlayın Dalmadan önce üst kısmın işlenmesi evet

1: Yükseklik / Referans

İşlemenin başlangıç yüksekliği:

  • Stok: stok şekli ne olursa olsun güvenli

  • Varlık: varlık, delik veya daire içindeki değer

2: Derinlik / Referans

  • Varlık: elementte bulunan değer, delik için uygun, element bir daire ise mümkün değil

  • Stok: stokun değeri, nadir.

  • Manuel / Varlık: değeri Arka Derinlik , varlık konumuna göreli olacaktır.

  • Manuel / Stok: değeri Arka Derinlik , stok değerine göreli olacaktır.

3: Arka Yükseklik / Referans

Arka yüzeyin yüksekliği:

  • Varlık: varlık, delik veya daire içindeki değer

  • Stok: stok şekli ne olursa olsun güvenli

4: Arka derinlik / Referans:

  • Varlık: Dairenin yüksekliği veya delikte okunan değer

  • Stok: stok şekli ne olursa olsun güvenli

  • Manuel / Varlık: değeri Arka Derinlik , varlığa göreli olacaktır

  • Manuel / Stok: değeri Arka Derinlik girin, stoğa göreli olacaktır

Final Dwell

İşlemenin sonunda gecikme (saniye cinsinden).
