Definition

Bir iş düzlemi, birbirine dik üç yön, X, Y ve Z ile tanımlanır. Çalışma yüzeyi XY'dir ve takım her zaman geçerli düzlemin Z yönündedir.

GO2cam'e girdiğinizde, bir düzlem zaten oluşturulmuştur; Frezeleme ve EDM'de Referans düzlemi olarak adlandırılır, Dönme Düzlemi Torna'da (çalışma yüzeyi ZX'tir).

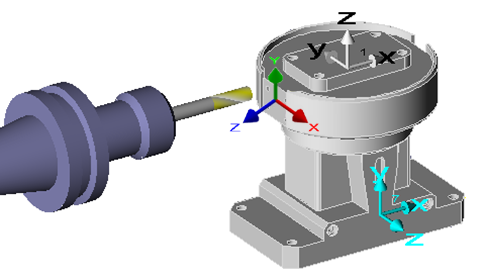

Bazı özel durumlarda (4. eksende işleme gibi), parçanın diğer yüzeylerine karşılık gelen yeni düzlemler oluşturmanız gerekir.

Tüm gerekli oluşturma komutları size verildi.

The Oluşturulan düzlem her zaman geçerli düzlem olur .

Ancak yeni bir düzlem oluşturmak geçerli görünümü değiştirmez. Bu davranışı seçenek ile değiştirebilirsiniz Yeni oluşturulan düzlem görünümünde konumlandırma , Araçlar>Seçenekler>Görüntüleme'de mevcuttur.

Özel durum Gelişmiş yüzeydir: geçerli düzlem olur ve görünüm Ayrıca değiştirildi .

Plane List

Etkin durum çubuğunda mevcut çalışma düzlemlerinin listesine erişebilirsiniz. Bu listeyle şunları yapabilirsiniz:

  • Listedeki yeni iş düzlemini seçerek geçerli iş düzlemini değiştirin.

  • Onay kutusuyla geçerli çalışma düzlemine ait öğeleri yalnızca gör

  • Geçerli iş düzlemini ona ait bir öğeyi tıklayarak değiştirin: Pipet'i tıklayın, ardından öğeyi tıklayın.

Ayrıca, düzlemin eksen sistemini sağ tıklayıp "Geçerli düzlem olarak tanımla" yı seçerek düzlemi değiştirebilirsiniz.


System of Axis

Display of Workplanes systems of axis

Yapılandırma

GO2cam olanağınız var Eksen sistemlerini görüntüle mevcut çalışma düzlemlerine karşılık gelir. Eksen sistemi ayrıca şunu gösterir: Düzlem # , bu numara ayrıca düzlem listesinde de bulunabilir.

Görüntü filtreler diyaloğunda yapılandırılmıştır:

  • Yalnızca geçerli düzlem eksen sistemini görüntülemek için otomatik modu koruyun

  • Var olan tüm düzlemlerin eksen sistemlerini görüntülemek için, 'görünür' modundaki simgeyi işaretleyin

  • Hiçbir eksen sistemini görüntülemek için, simgeyi 'gizli' modunda işaretleyin.

Renklerin sözleşmesi

The Geçerli İşleme Düzlemi 3 renkte görüntülenir.

Burada, geçerli düzlem 8 numaralı düzlemdir.

Geçerli iş düzlemi değilse, Referans düzlemi Görüntüleniyor Beyaz Renk (düzlem #1).

tüm Diğer mevcut düzlemler açıkça görüntüleniyor mavi .
