Sunum

Nesting, stokta birden çok şeklin konumlandırılmasını optimize etme yerleştirmeyi sağlayan isteğe bağlı bir modüldür. Yerleştirilecek geometriler yalnızca katı cisimlerdir . Menüde mevcuttur Tasarım / Nesting .

Amaç, malzeme tasarrufu sağlamak için parçanın konumlandırılmasını optimize etmektir. Ardından şekilleri korumak için konektörler ayarlayabilir ve son olarak otomatik kesme döngüsünü kullanabilirsiniz.

Prensip

Parçalar : Nesting komutunu çalıştırdığınızda, ekrandaki katı cisimler otomatik olarak seçilir. Listede görünürler ve her birine bir renk uygulanır. ‘ Katı cisimler ekle ’ düğmesiyle her türlü katı CAD format dosyasını içe aktarabilirsiniz. Nesting hesaplaması için, katı cisimler arasında minimum bir aralık ve ayrıca zaman hesaplamasına bağlı olan standart, orta veya maksimum bir optimizasyon seviyesi tanımlamanız gerekir.

Malzeme ve stok : Nesting'e başlamak için bir malzeme ve bir blok seçmeniz gerekir.

X ve Y konumu: stokun orijini X ve Y alanları tarafından belirlenir.

Açı : bloğun konumlandırılmasını sağlar.

Güvenlik mesafesi : malzemenin etrafındaki bir kenardır.

Katı cisimler listesinde:

Ofset değeri 2 eğrinin oluşturulmasını sağlar, takım yolu aralarında yapılacaktır.

Nb : is the number of parts to place,

Rotasyon : konumlandırma için farklı katı cisimlerin döndürülmesine izin verip vermeyeceğinizi seçebilirsiniz: serbest bir rotasyon seçebiliriz (tüm olası konumlar), 0 veya 180 derece , 90 derece veya rotasyon yok.

İçinde : içi boş şekiller GO2cam tarafından tanınır, diğer elemanları içine yerleştirmek için kutuyu işaretleyin.

Yerleştirildi : konumlandırılan eleman sayısını gösterir, tamamen yerleştirilmemiş katı cisimler kırmızı bir balonla işaretlenir.

Hesaplama : ‘ Ön Görüntüle ’ düğmesi, ayarlamalara ve seçilen değerlere göre sonucu kontrol etmeyi sağlar. Gerektiği kadar değişiklik yapabilir ve ön görselleştirmeyi çalıştırabilirsiniz. ‘ 'Onayla ’ düğmesine basıldığında, katılar çoğaltılır ve eğriler ile profiller oluşturulur.

Düğme ‘ Rapor Tabloyu yazdırmaya veya bir editöre kaydetmeye olanak tanır.

The Sütun başlıklarına erişilebilir , yapabilirsiniz 1 numara gir ve böylece uygula Katıların tam listesine.

Burada, listenin her katısı için yerleştirilecek 8 öğenin sayısını tanımlıyoruz.

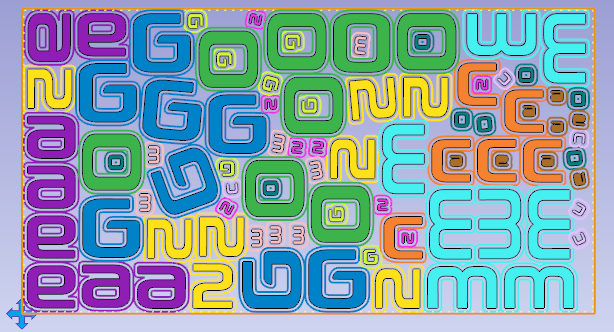

GO2cam harflerinin, 2 farklı boyutta yerleştirilmesinin ön görselleştirmesi:

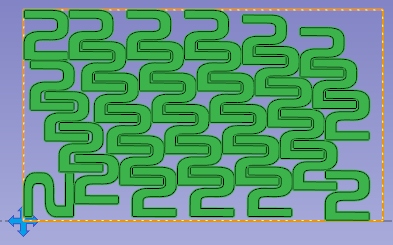

Özel Durum: Sadece 1 Gölgeli Model

Eğer yerleştirilecek yalnızca bir Gölgeli Model varsa, yeni bir sütun ‘ Mod ’ görünür ve 2 hesaplama türünü etkinleştirir:

  • Değer , yerleştirilecek eleman sayısını tanımlamak için,

  • Otomatik seçilen stoğa mümkün olduğunca çok eleman yerleştirmek için.

Hesaplamadan sonra, yerleştirilen eleman sayısı görüntülenir!

Özellikler

Tabloda, bir katıya sağ tıklayarak, onun simetriğini oluşturabilir ve daha sonra nesting'de kullanabilirsiniz.

Ön görselleştirme sırasında, yerleştirilen elemanların daha iyi tanınması için renkler otomatik olarak uygulanır

- Öncelikle malzeme bloğuna bir fiyat vererek, her parçanın birim fiyatını hesaplayabiliriz,

Ofset eğrileri, otomatik referanslarla opelistleri yapılandırmak için 12 ve 13. katmanlara otomatik olarak yerleştirilir.

- Zaten işlenmiş stokları kullanabilir ve bir malzeme kitaplığı yönetebiliriz.

Ayrıca iç içe geçirebilirsiniz Önceden programlanmış PCE dosyaları.
Geçerli düzlem olarak tanımla Diş işleme (ayrı kesim) ayrı parçada.
Bu durumda, ancak, nesting işlemi sırasında eklenen tutma çubuklarına tepki vermek mümkün değildir.

Diğer komutlar

Bağlayıcıları ayarla

Choice of the type of connectors and set on the elements. It is possible to position a connector on a solid and to duplicate automatically this connector on all the identical solids!

Bağlantıları düzenle

Yeni konnektörlerin dikdörtgen veya yamuk şekillerde oluşturulması. Oluşturulduktan sonra, bu konnektörler 'Bağlayıcıları ayarla' komutunda kullanılabilir.

Set Konnektörleri

Management of stock: Sembol Detayları için buraya tıklayın
