Düzenle menüsündeki bu komut şunlara olanak tanır: tel kafes veya katı elemanların iş düzlemini değiştir .

2 farklı mod mevcuttur:

Taşıyarak

Yeni düzlem, olan elemanlara atanır düzleme taşınır.

Projeksiyonla

Yeni düzlem elemanlara atanır ve elemanlar aynı kalırlar ; koordinatları bu yeni düzlemde 3B olabilir.

change plane2.png


Bir katıyı bir düzleme taşımak ve seçilen düzlemin aynı katının bir yüzeyinde oluşturulmuş olması durumunda, bu işlemi yasaklıyoruz. Düzlem, olası hedef düzlemler listesinde görüntülenmez.

(blue star) Düzlemi değiştirmeyi gösteren bir video izleyebilirsiniz:

Change Workplane-20240814-112538.png


  • Düzlem Değiştir artık bir geometrinin taşınmasına olanak tanır Referanstan Dönmeye düzlem. Bu yeni seçenek, V6.11'de kaldırılan Torna Düzlemine Aktar komutunun yerini alır.

  • yeni yetenek geometriyi yansıt ile gelişmiş düzlemden prizmatik düzleme . Referans düzleminde 4 ve 5 eksenli eş zamanlı çevrimler için profiller oluşturmak için yararlı olabilir.

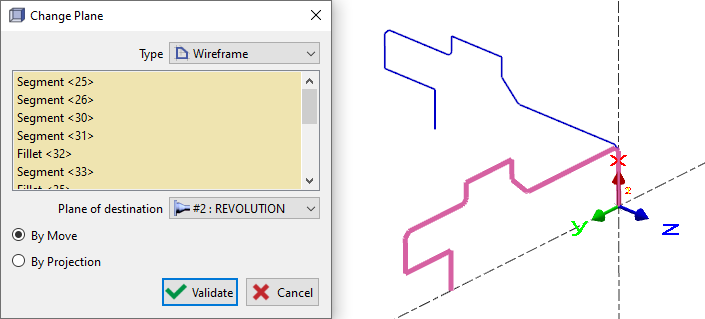

change plane-20240411-132016.png
