소개

이 페이지에서는 밀링 머신용 모바일 조가 하나인 바이스를 만드는 방법을 설명합니다.

(blue star) 페이지 하단에서 비디오를 시청하세요. 여기를 클릭하세요


도구, 심볼, 기계 등을 생성하는 프로세스는 축의 대화형 시스템을 통해 더욱 유연해졌습니다.

  • 화살표 - 선택한 축 방향을 반전합니다.

  • 문자 - 선택한 축을 다른 방향으로 재배치할 수 있습니다.

  • 원점 - 축 시스템을 다른 원점으로 재배치할 수 있습니다.

(blue star) 프로세스 생성에 대한 비디오를 시청하세요.

Help  - Symbols Creation with Interactive axes-20250218-061726.png

바이스 생성

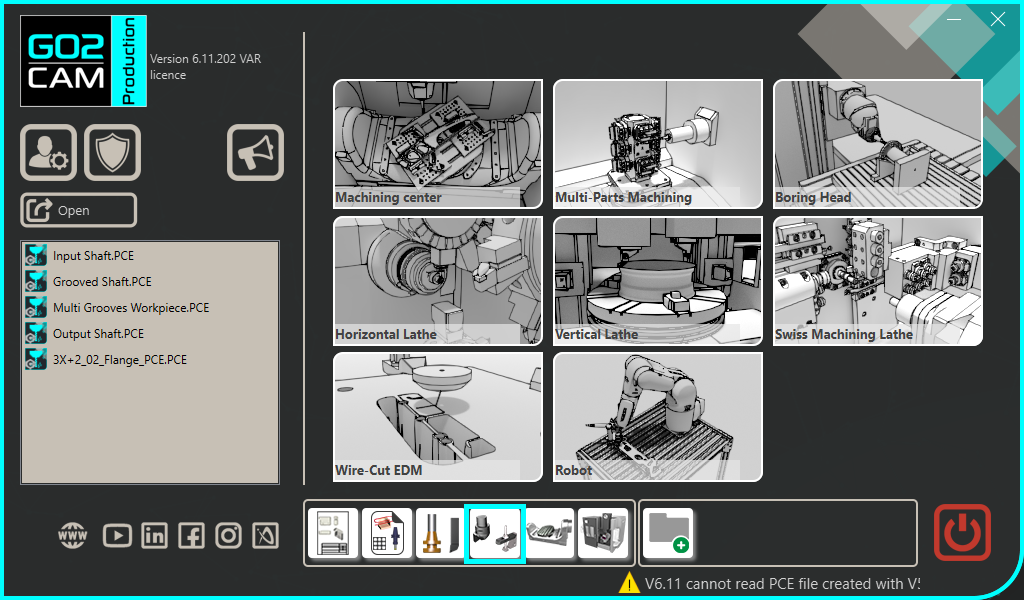

홈페이지에서 "클램핑 / 툴홀더" 모듈을 선택합니다.


GO 버튼을 클릭합니다.

가져올 파일을 선택합니다.

솔리드에 적용할 가져오기 옵션을 선택합니다.

"적용"을 클릭합니다.

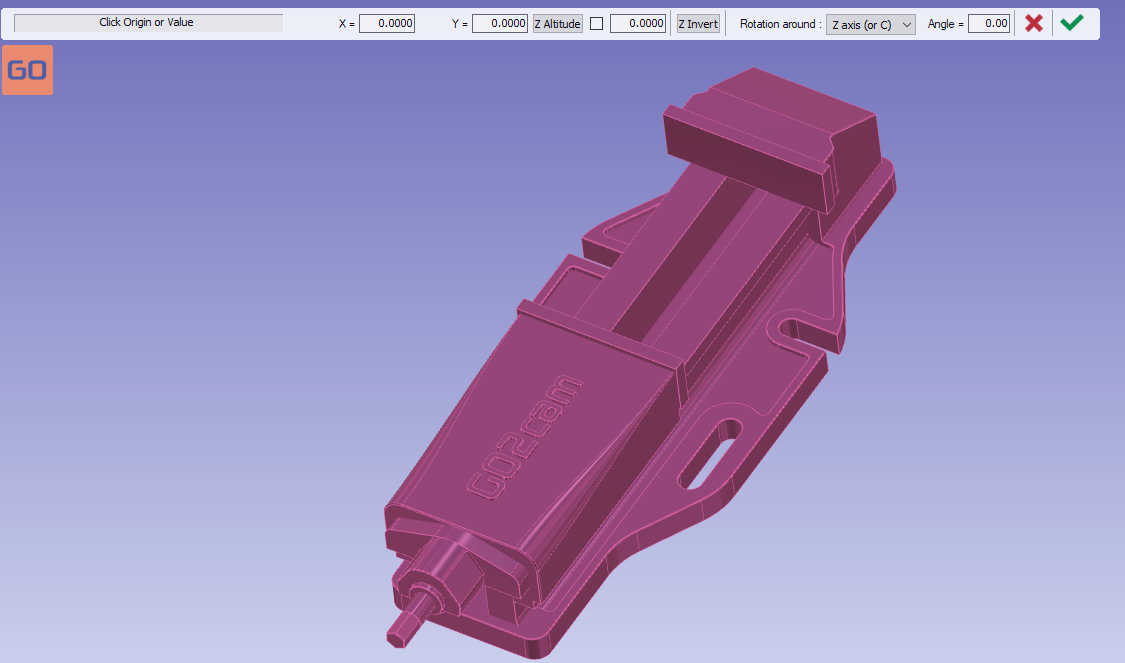

바이스 방향을 지정할 평면 면을 클릭합니다.

클릭하는 면은 Z축을 법선 벡터로 갖습니다.

원점은 더 이상 작업 없이 직접 유효성을 검사할 수 있습니다.

"생성" 탭을 클릭한 다음 "바이스 및 클램프" 메뉴를 클릭합니다.

축 시스템을 생성하는 명령을 클릭합니다.

축 시스템의 위치를 정의할 도구를 선택합니다.

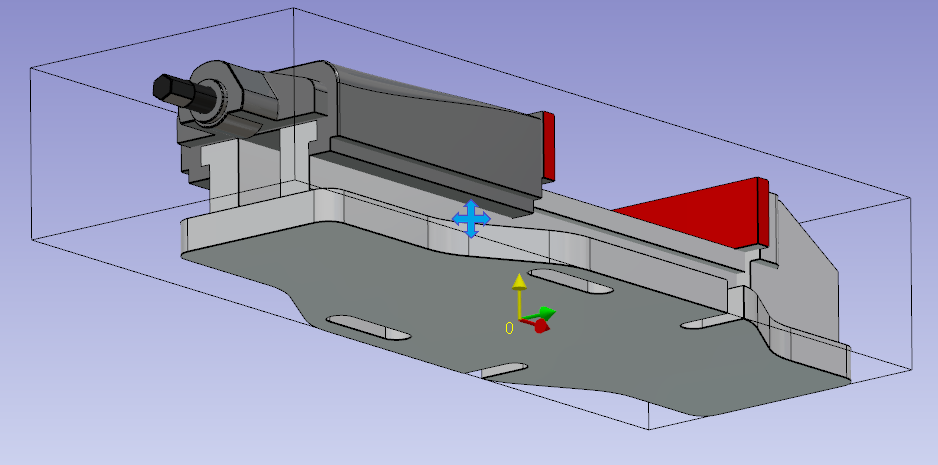

축 시스템 0을 정의합니다.

축 시스템은 바이스가 장착될 작업 어셈블리 서포트의 축 시스템과 일치합니다.

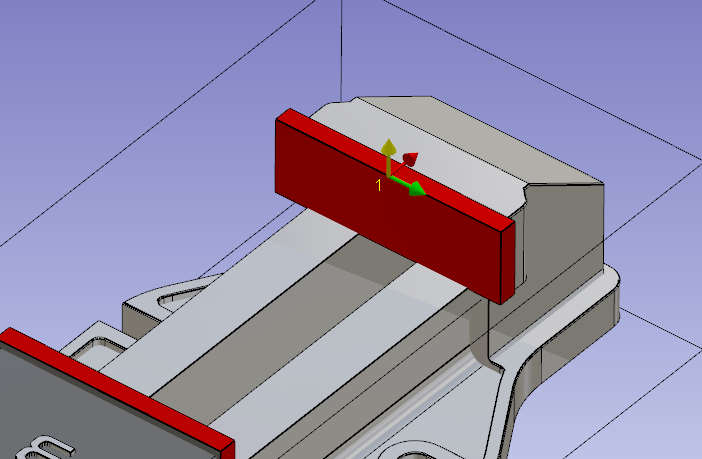

동일한 명령을 수행하여 축 시스템 1을 생성합니다.

축 시스템 1은 부품에서 바이스의 위치를 설정할 때 구동할 수 있는 포인트입니다.

구성 요소 벡터 도구를 클릭합니다.

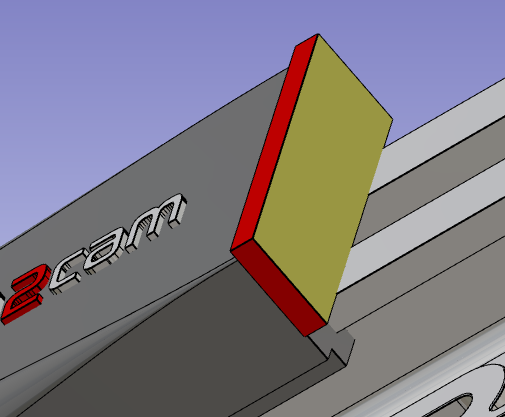

모바일 요소를 선택하십시오.

모바일 요소에서 선택되지 않은 모든 지오메트리는 고정 요소로 간주됩니다.

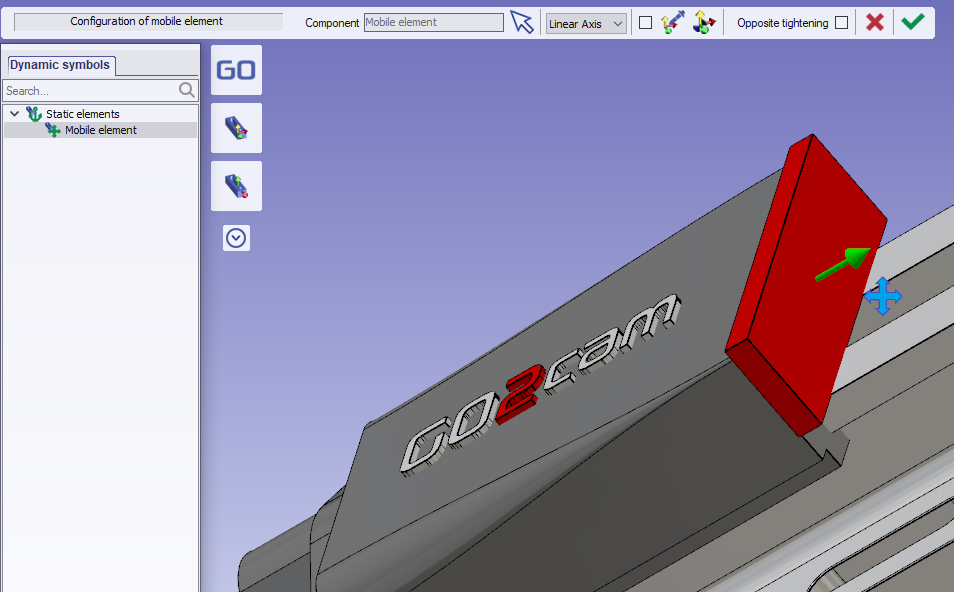

이동 방향을 생성하는 도구를 클릭합니다.

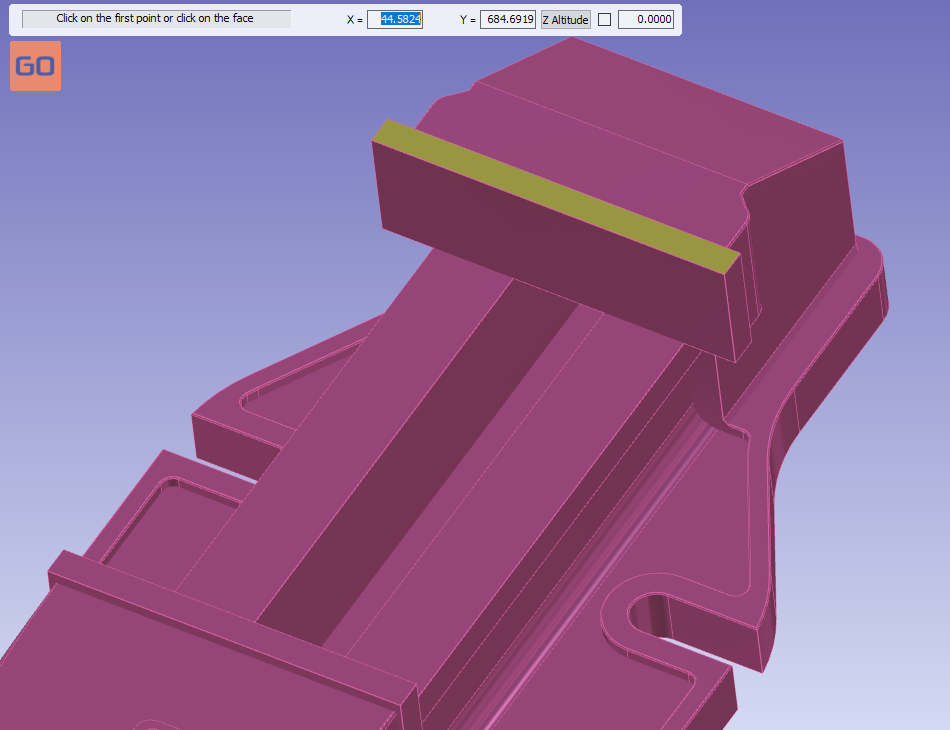

모바일 조의 면을 클릭합니다.

모바일 요소 생성을 확인합니다.

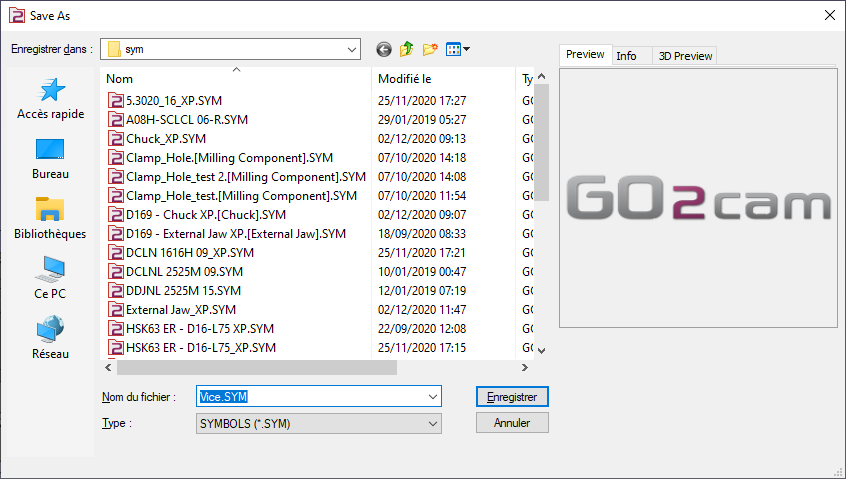

GO2cam에서 사용할 수 있도록 사용자 심볼 폴더에 파일을 저장합니다.

핵심 사항

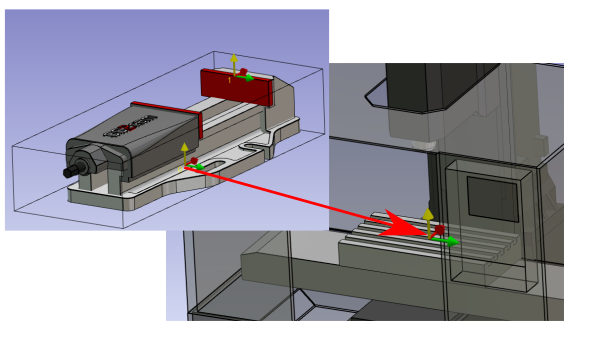

  • 축 시스템 0은 기계의 작업 어셈블리 서포트에 장착됩니다.

  • 축 시스템 1은 스톡에서 바이스의 위치를 지정하는 데 사용됩니다.

스톡에서 바이스의 위치를 지정하기 위해 여러 축 시스템을 정의할 수 있습니다. 이를 달성하려면 추가 축 시스템을 추가하십시오.

(blue star) 단일 바이스에 대한 비디오를 시청하세요.

Vice with a Single Mobile Jaw.png
