소개
이 페이지는 단일 회전 공구 홀더를 만드는 방법을 설명합니다.
|
|
|
도구, 기호, 기계 등의 생성 프로세스가 축의 대화형 시스템을 통해 더욱 유연해졌습니다.
|
|
회전 공구 홀더 생성
샘플은 왼쪽 인서트 홀더용으로 제작되었습니다. 오른쪽 및 왼쪽 인서트 홀더의 차이점은 챕터에서 확인할 수 있습니다. '오른쪽 또는 왼쪽 인서트 홀더용 공구 홀더의 차이점' 아래.
|
홈페이지에서 "클램핑 / 툴홀더" 모듈을 선택합니다.
|
|
|
GO 버튼을 클릭합니다. |
|
|

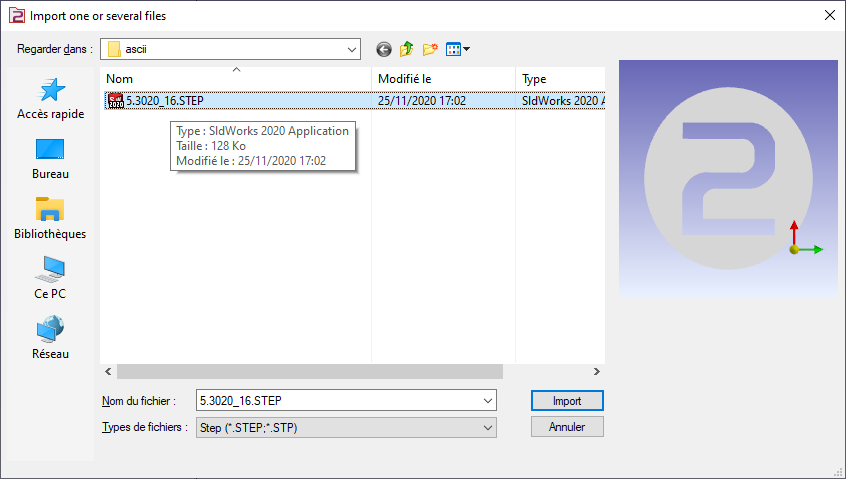

가져올 파일을 선택합니다. |
|
|
솔리드에 적용할 가져오기 옵션을 선택합니다. "적용"을 클릭합니다.
축 시스템은 와이어프레임 가져오기 옵션을 활성화하여 솔리드 CAD 파일에서 가져올 수도 있습니다. 이 기능은 Sandvik 또는 Iscar와 같은 데이터베이스에서 STEP 파일을 가져와 홀더를 만드는 데 특히 유용합니다. 오른쪽 이미지의 터닝 공구에 대해 설명된 대로 인서트 위치 지정을 위한 축 시스템의 복구를 허용합니다. |
|
|
|
|
"생성" 탭을 클릭한 다음 "공구 홀더" 메뉴를 클릭합니다. |
|
|
축 시스템을 생성하는 명령을 클릭합니다. |
|
|
축 시스템의 위치를 정의할 도구를 선택합니다. |
|
|

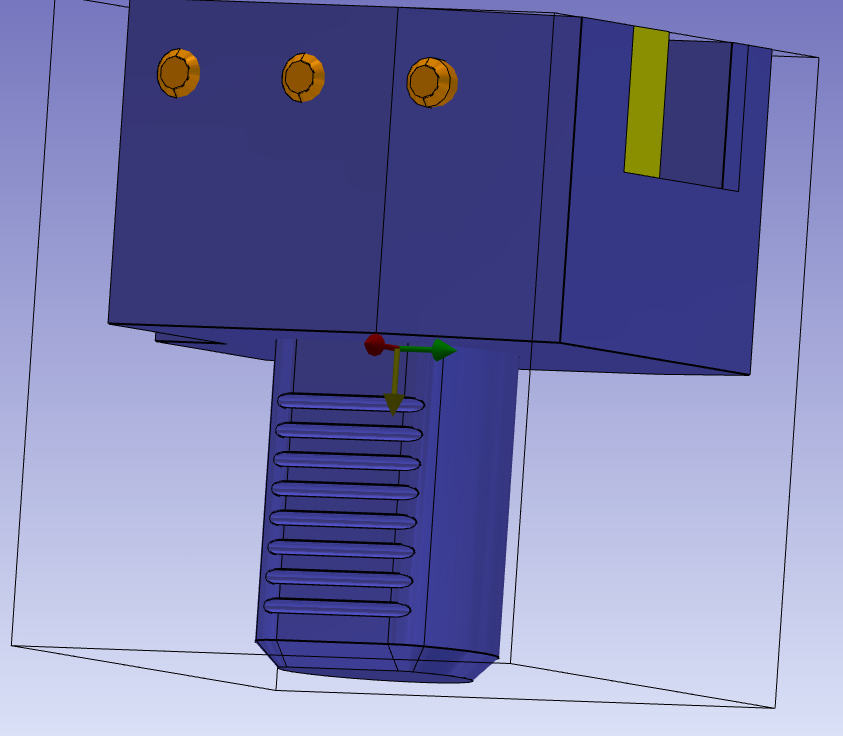

Z 및 X 축을 향하게 할 면과 축 시스템을 정의할 점을 선택합니다. 참조된 축 시스템 0은 이전 요소에 장착될 점을 정의합니다. 이전 요소는 공구 지지대 또는 다른 공구 홀더 구성 요소일 수 있습니다. 원을 누르면 원의 중심을 선택할 수 있습니다. CTRL + SHIFT 그런 다음 호 가장자리를 클릭합니다. Z 방향을 변경하려면 "방향 변경" 명령을 확인하십시오. |
|
|
동일한 명령을 수행하여 축 시스템 1을 만듭니다. 도구 또는 다음 요소에 대한 장착 위치가 됩니다. 그러나 Z 방향을 변경하려면 삽입 축 선택을 클릭하고 빨간색 화살표로 표시된 선을 선택합니다. 그런 다음 원점 명령 아이콘 선택을 사용하여 축을 올바른 지점에 배치합니다. |
|
|
GO2cam에서 사용할 수 있도록 사용자 기호 폴더에 파일을 저장합니다. |
|
오른쪽 또는 왼쪽 인서트 홀더용 공구 홀더의 차이점
차이점은 축 시스템 1의 위치에만 있습니다.
|

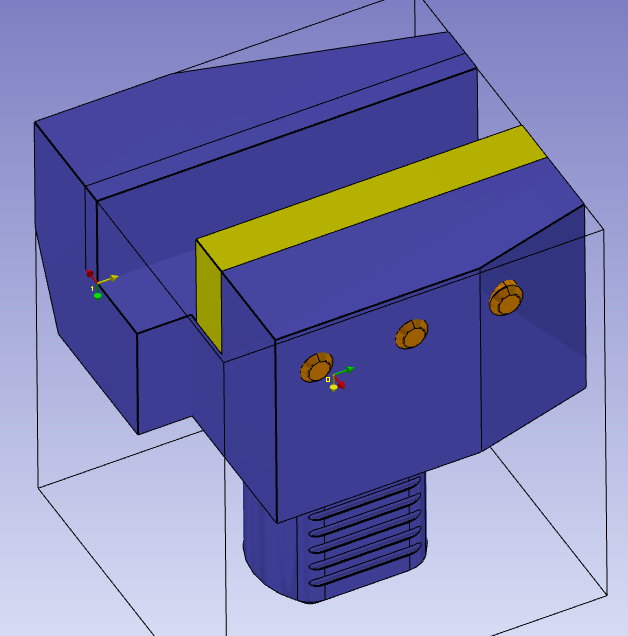

왼쪽 인서트 홀더용 공구 홀더 |
|
|

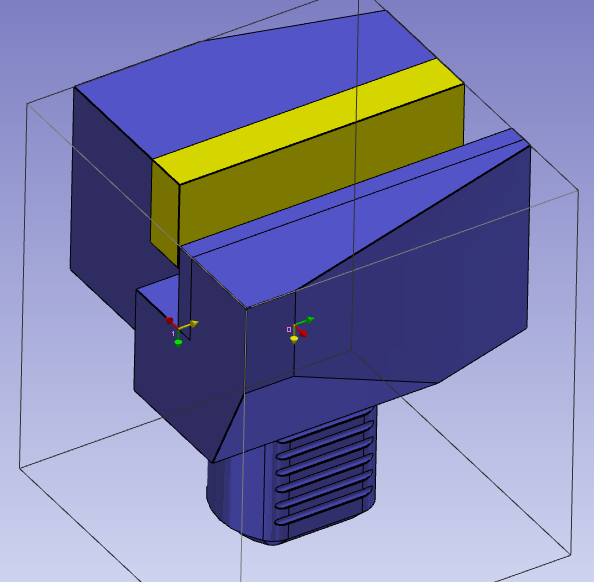

오른쪽 인서트 홀더용 공구 홀더 |
|
핵심 사항
-
축 시스템 0은 터릿 또는 공구 홀더의 장착점입니다. 축 시스템 0은 다른 공구 홀더의 시스템 축과 일치합니다.
-
홀더가 기계의 공구 지지대에 장착된 경우 축 시스템 0은 공구 지지대에 대해 대칭입니다.
-
축 시스템 1은 다음 솔리드가 장착될 지점입니다. 다음 요소의 축 시스템과 일치합니다.
|
|
