소개
이 페이지는 선반용 다중 공구 홀더를 만드는 방법을 설명합니다.
|
|
|
공구, 심볼, 기계 등의 생성 프로세스가 축의 대화형 시스템을 통해 더욱 유연해졌습니다.
|
|
다중 공구 홀더 생성
|
홈페이지에서 "클램핑 / 툴홀더" 모듈을 선택합니다.
|
|
|
GO 버튼을 클릭합니다. |
|
|

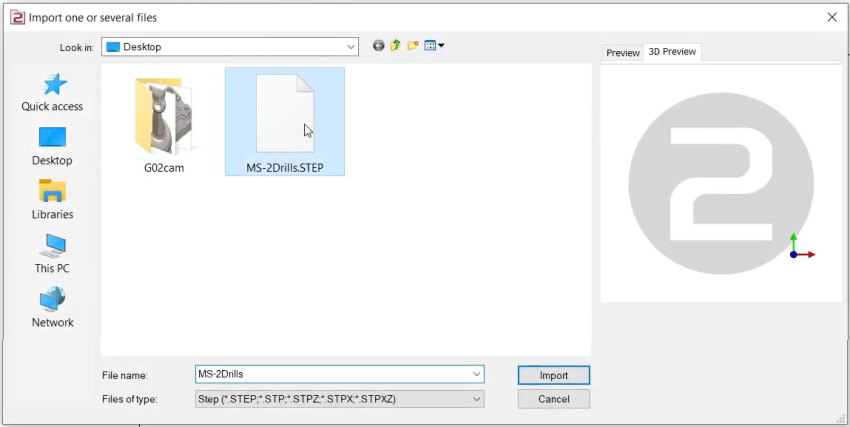

가져올 파일을 선택합니다. |
|
|
솔리드에 적용할 가져오기 옵션을 선택합니다. "적용"을 클릭합니다.
축 시스템은 와이어프레임 가져오기 옵션을 활성화하여 솔리드 CAD 파일에서 가져올 수도 있습니다. 이 기능은 Sandvik 또는 Iscar와 같은 데이터베이스에서 STEP 파일을 가져와 홀더를 만드는 데 특히 유용합니다. 오른쪽 이미지의 터닝 공구에 대해 설명된 대로 인서트를 배치하기 위한 축 시스템의 복구를 허용합니다. |
|
|
|
|
"생성" 탭을 클릭한 다음 "공구 홀더" 메뉴를 클릭합니다. |
|
|
축 시스템을 생성하는 명령을 클릭합니다. |
|
|
축 시스템의 위치를 정의할 공구를 선택합니다. |
|
|

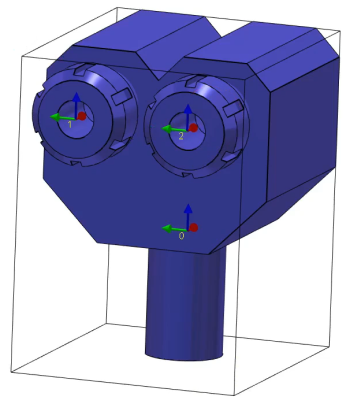

Z 및 X 축을 향하게 할 면과 축 시스템을 정의할 점을 선택합니다. 참조된 축 시스템 0은 이전 요소에 장착될 점을 정의합니다. 이전 요소는 공구 지지대 또는 다른 공구 홀더 구성 요소일 수 있습니다. 원을 누르면 원의 중심을 선택할 수 있습니다. CTRL + SHIFT 그런 다음 호 가장자리를 클릭합니다. 그런 다음 확인합니다. |
|
|
동일한 명령을 수행하여 축 시스템 1을 만듭니다. 공구 또는 다음 요소에 대한 장착 위치가 됩니다. |
|
|
동일한 명령을 반복하여 축 시스템 2를 만듭니다. 이 축 시스템도 다른 공구 또는 다음 요소에 대한 장착 위치가 됩니다. |
|
|
GO2cam에서 사용할 수 있도록 사용자 심볼 폴더에 파일을 저장합니다. |
|
|
|
