프레젠테이션


이 명령을 사용하면 수동 작업으로 설정 면을 변경할 수 있습니다. 예를 들어 부품의 플립플랩을 프로그래밍하는 방법을 정의할 수 있습니다.

부품의 플립플랩

기계에서 부품의 한쪽 면을 가공한 후 일반적으로 부품의 잠금을 수동으로 해제하고 다른 쪽 면에 잠가 가공합니다. GO2cam에서 이 작업을 쉽게 프로그래밍한 다음 2개의 다른 NC 파일을 생성할 수 있지만 하나의 PCE 파일만 사용합니다!

프로세스는 다음과 같습니다.

  1. 참조 평면의 반대 작업 평면을 만듭니다.

  2. 이 작업 평면에서 다른 쪽 면의 작업을 프로그래밍할 수 있습니다.

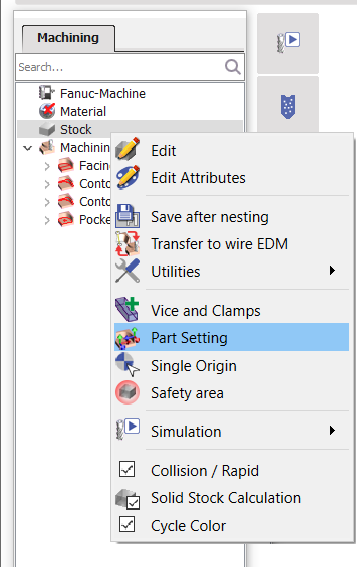

  3. 정의 부품 설정 : 이 명령을 사용하면 좌표계 변경 일부 작업의 계산을 위해 수행합니다. 라인 재고 에서 마우스 오른쪽 버튼을 클릭한 다음 부품 설정을 선택합니다.

2개의 부품 설정을 정의해야 합니다. 하나는 작업 목록의 시작 부분에 있는 참조 평면용이고, 다른 하나는 생성된 작업 평면을 선택하여 다른 쪽 면용입니다.

  1. Finally, define 2 different 번호 설정 , one for each setting. You can generate 2 NC files, 1 for each face machined.

(blue star) 부품 설정에 대한 비디오를 시청할 수 있습니다.

Part Setting.png
