이 페이지에서는 공작물에 원점을 정의하고 할당하는 방법을 설명합니다. 또한 원점에 대한 사용자 지정 구문을 지정하는 방법도 설명합니다. |
1. 프로그램 원점
|
기본적으로 프로그램 원점은 REFERENCE 평면의 원점입니다. When accessing the 밀링 메뉴, 프로그램 원점은 전용 심볼을 사용하여 화면에 표시됩니다. 그러나 모든 작업에 대해 원점을 수정해야 할 수 있습니다. 이러한 경우 이동 명령은 이 목적에 사용해서는 안 됩니다. 가공 트리에서 라인 소재를 클릭합니다. 단일 원점 그리고 새 포인트를 클릭하십시오.
기계 파일을 로드해야 합니다 원점 변경에 액세스할 수 있도록 합니다. 이는 원점 설정이 기계 파일에서 수행되기 때문입니다. |
|
|
와이어 EDM, the 단일 원점 명령은 프로그램 원점을 재정의하는 데에도 사용할 수 있습니다.
원점 추가
원점
|
원점을 정의하는 메커니즘은 MTE 모듈과 통합되어 두 환경 모두에서 일관된 워크플로우를 제공합니다. 이는 프로젝트에 서로 다른 가공 설정을 위한 여러 원점이 필요한 경우 특히 유용합니다. 프로세스는 다음과 같습니다.
|
|
|
가공 트리에서 명령에 액세스하려면 마우스 오른쪽 버튼을 클릭하십시오. 소재 and choose 머시닝 원점 . |
|
|
In the pop-up table, right click 블랭크 엔그라이빙 원점 추가 or 싱글 원점 추가
|
|
|
선택 피펫을 행에서 사용하고 솔리드에서 점을 선택하여 원점을 정의합니다. 동일한 원칙을 사용하여 부품에 여러 원점을 정의할 수 있으며, 원점 이름을 두 번 클릭하여 이름을 바꿀 수 있습니다. 저장 Confirm 유효성 검사를 위한 원점 |
|
오리진 지정
원점 테이블에 원점이 생성되면 작업을 할당해야 합니다. 구성이 MTE와 함께 사용되는지 여부에 따라 두 가지 방법을 사용할 수 있습니다.
프로세스 실행
|
Machining List를 열고 선택해야 합니다. 가공 평면 (가공 평면 in the dropdown list). 선택 row 원점 변경이 필요한 사이클의 click on the 원점 변경 정의된 모든 원점의 드롭다운 목록에 액세스하려면 버튼을 누르십시오. 사이클에 적합한 원점을 선택하고 창을 닫으십시오.
The 원점 변경 button is not available when the MTE module is active. Please refer to the information provided below. |
|
프로세스 실행
|

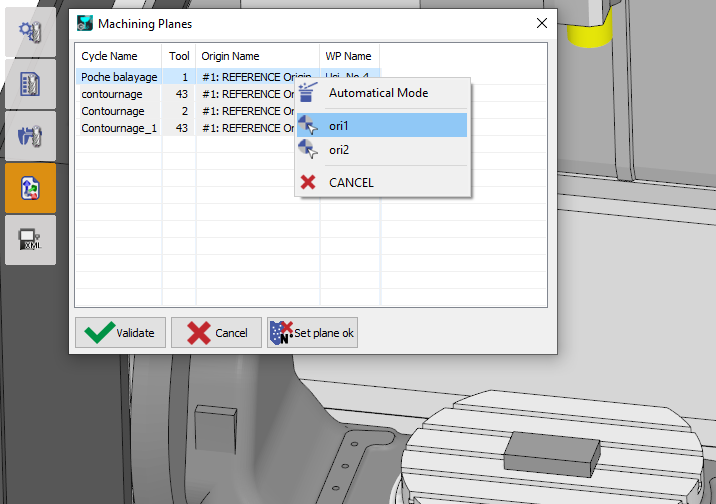

작업은 툴링 메뉴의 '가공 평면' 명령에서 수행됩니다. 라인의 작업에서 마우스 오른쪽 버튼을 클릭하고 필요한 원점을 선택합니다. |
|
모의가공에서, 각 사이클에 대한 특정 원점이 화면에 표시되며, 현재 원점의 위치를 고려하여 좌표 대화 상자에서 원점의 레이블도 표시됩니다.
NC파일 연산
원점
|
원점을 특정 구문으로 생성하여 표준 포스트 프로세서에서 이해하고 적용할 수 있습니다. 기계 위치를 사용하여(그때부터) 머시닝 원점 명령, 원점의 이름을 입력하십시오. $ Code _ 이 다음에 주문 추가 $G55.2_
운용 리스트
원점 이름 이미지 아래는 G-code 파일의 원점 이름의 차이점을 보여줍니다. |
|
포켓 원점
|
새로 정의된 원점 이름 구문
|
|
|
|
