Introduzione
Questa pagina spiega come creare una morsa con una ganascia mobile per una fresatrice.
|
|
|
Il processo di creazione per utensili, simboli, macchine, ecc. è diventato più fluido con il sistema interattivo di assi.
|
|
Creazione della morsa
|
Seleziona il modulo “Morsetto / Portautensili” nella Homepage. |
|
|
Fare clic sul pulsante GO |
|
|

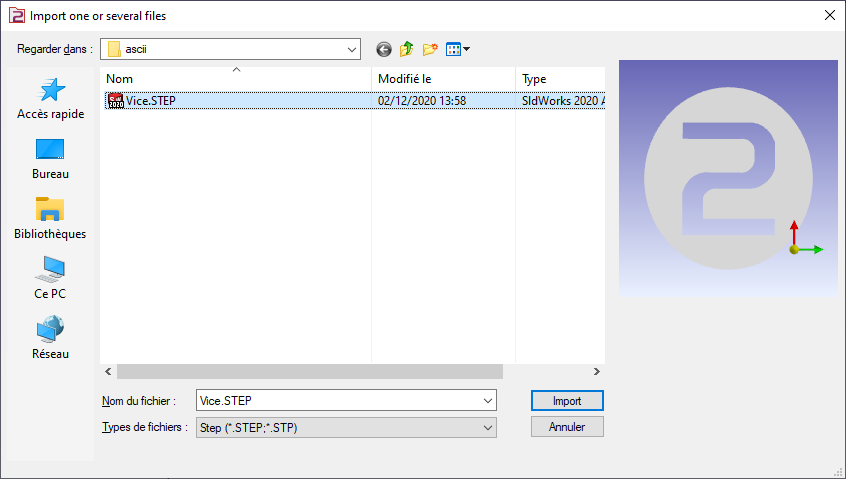

Seleziona il file da importare |
|
|
Seleziona l'opzione di importazione da applicare al solido. Fare clic su “Applica” |
|
|

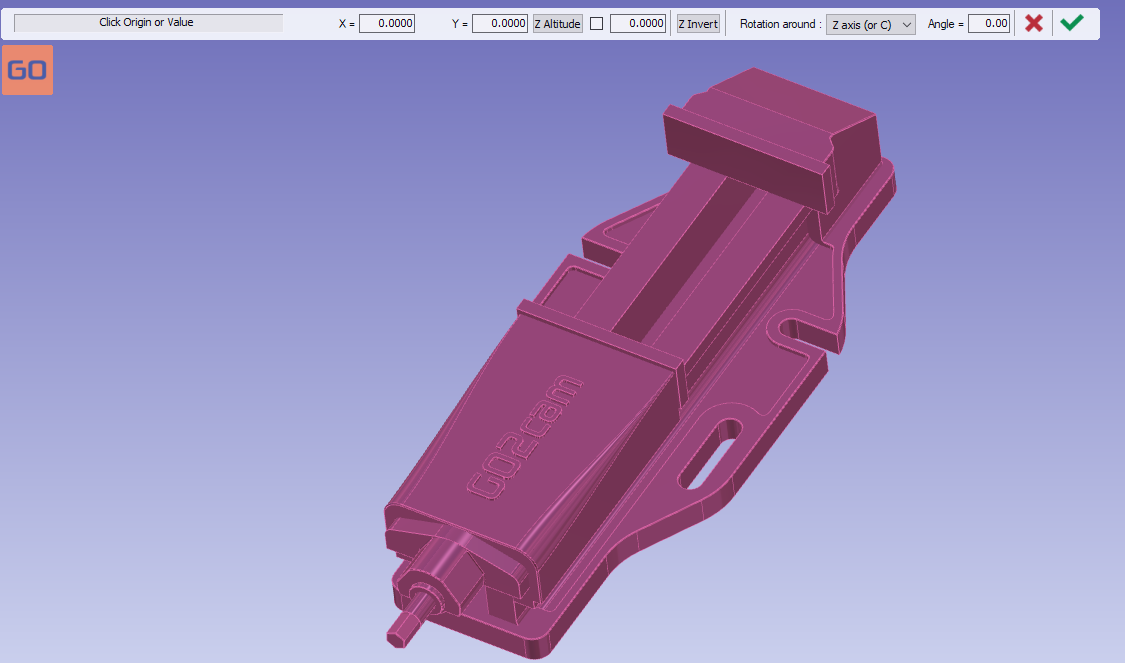

Fare clic sulla faccia del piano per orientare la morsa. La faccia cliccata avrà l'asse Z come vettore normale. |
|
|
L'origine può essere convalidata direttamente senza ulteriori azioni. |
|
|
Fare clic sulla scheda “Creazione” quindi sul menu “morsa e morsetti” |
|
|
Fare clic sul comando per creare il sistema di assi |
|
|
Seleziona lo strumento per definire la posizione del sistema di assi |
|
|

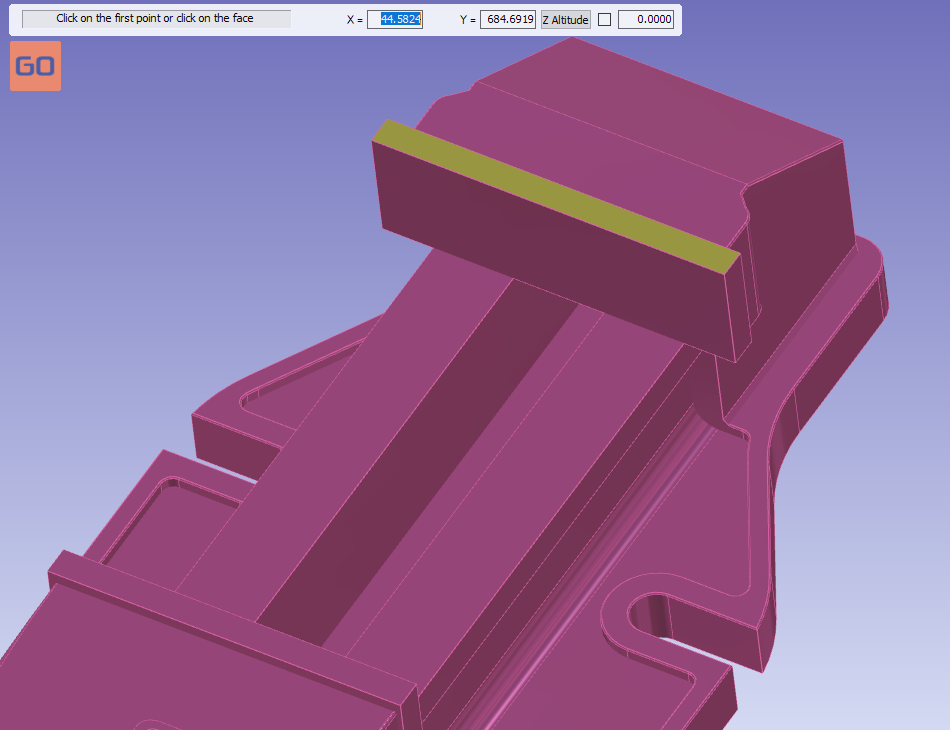

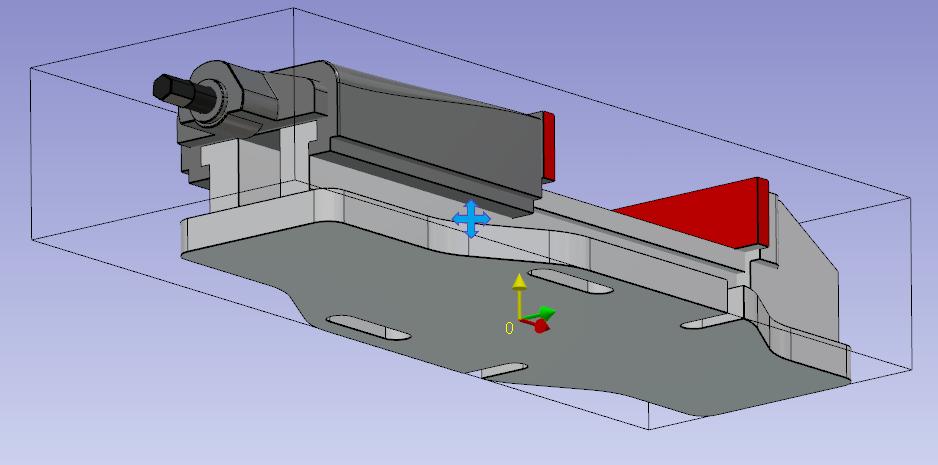

Definisci il sistema di assi 0.
Il sistema di assi corrisponderà al sistema di assi, del supporto del gruppo di lavoro, dove verrà montata la morsa.
|
|
|

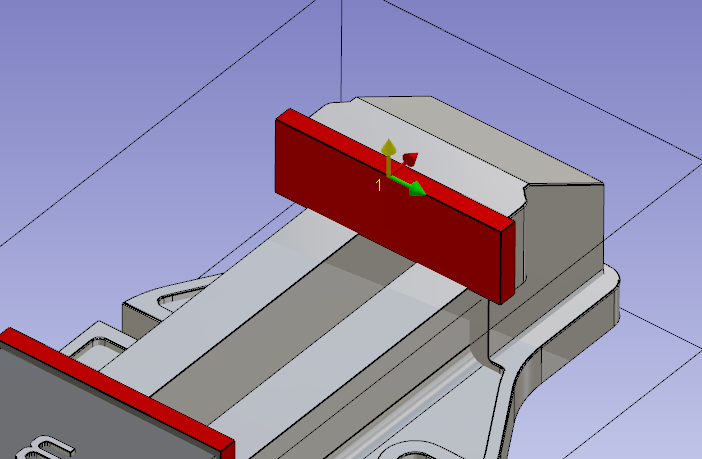

Esegui lo stesso comando per creare il sistema di assi 1.
Il sistema di assi 1 sarà il punto che puoi guidare quando imposti la posizione della morsa sul pezzo. |
|
|
Fare clic sullo strumento vettori componente. |
|
|

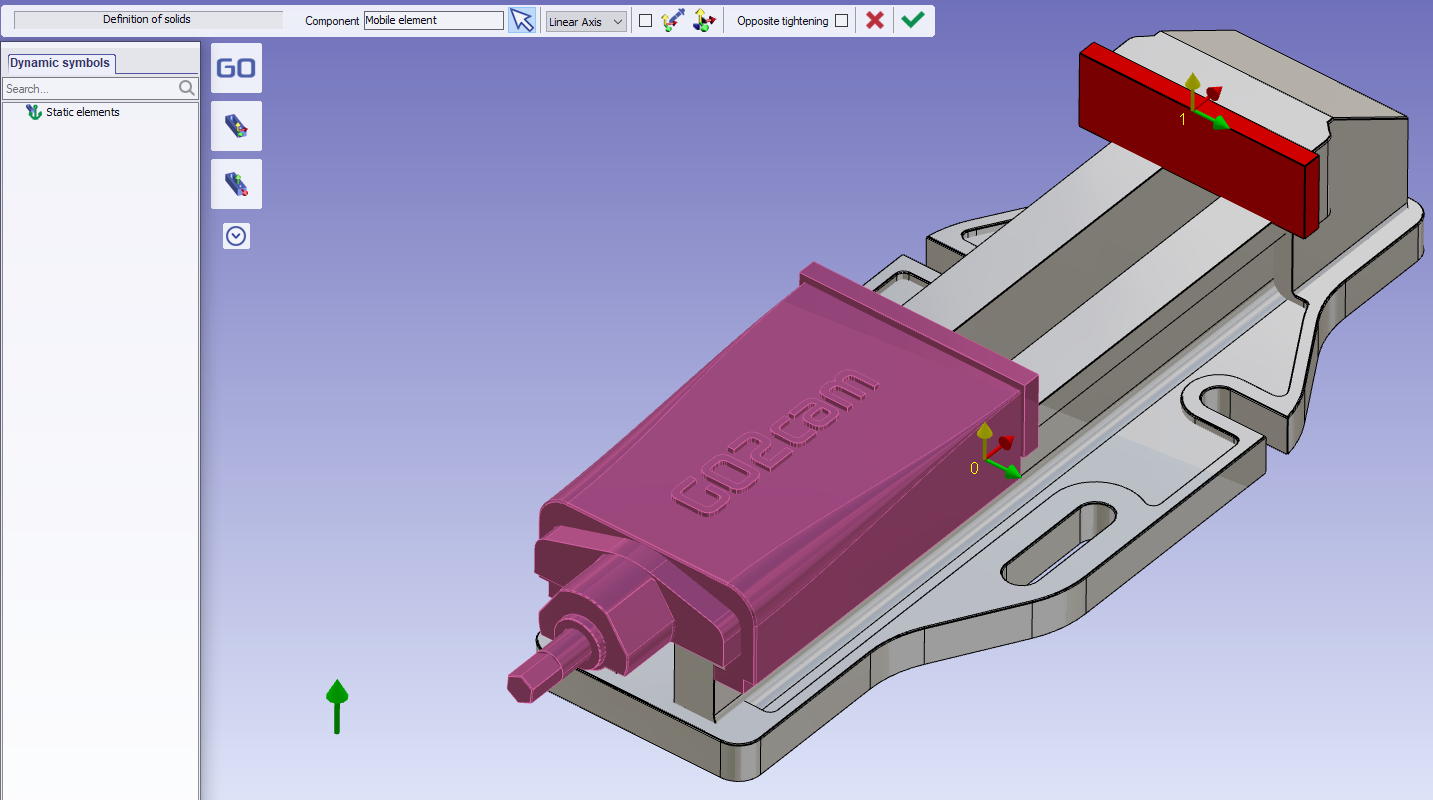

Seleziona l'elemento mobile. Tutta la geometria non selezionata nell'elemento mobile sarà considerata come elemento fisso. |
|
|
Fare clic sullo strumento per creare la direzione del movimento |
|
|

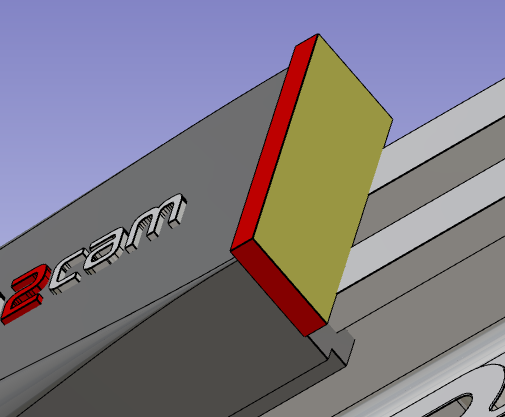

Fare clic sulla faccia della ganascia mobile |
|
|

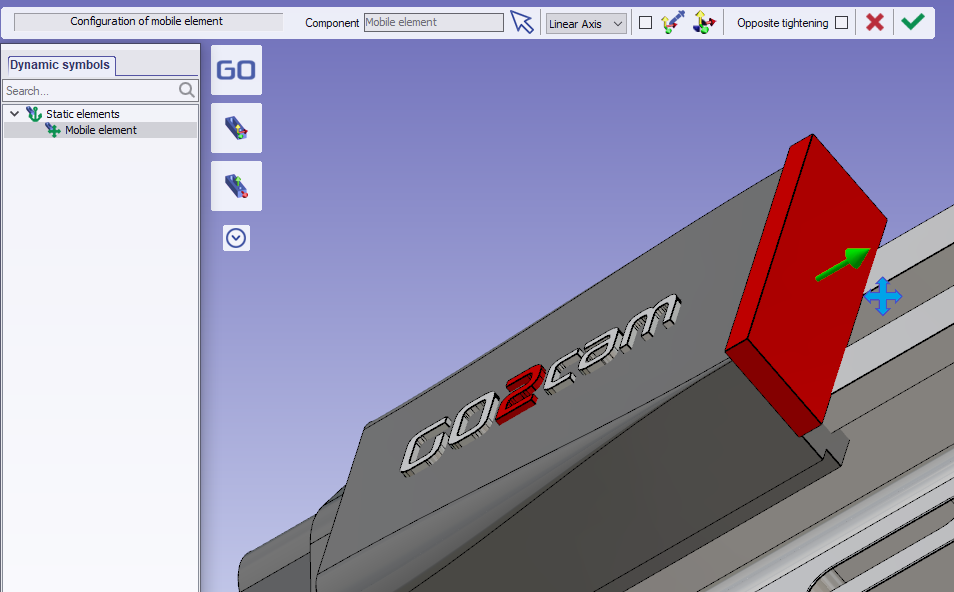

Convalida la creazione dell'elemento mobile |
|
|

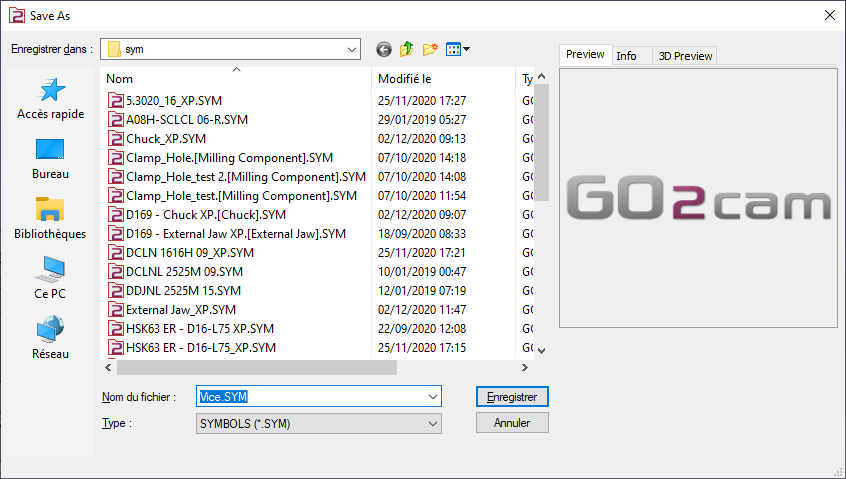

Salva il file nella cartella dei simboli dell'utente per l'uso in GO2cam. |
|
Punti chiave
-

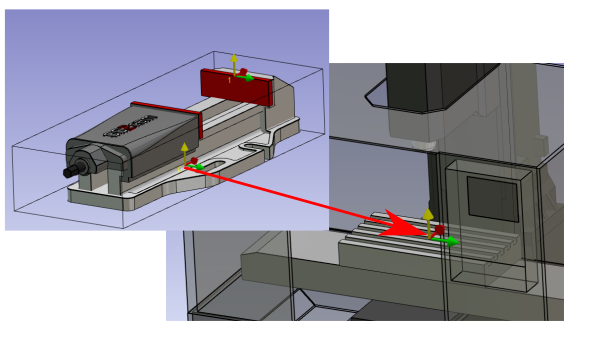

Il sistema di assi 0 verrà montato sul supporto del gruppo di lavoro della macchina.
-
Il sistema di assi 1 verrà utilizzato per posizionare la morsa sul grezzo.
È possibile definire più sistemi di assi per posizionare la morsa sul grezzo. Per raggiungere questo obiettivo, aggiungi sistemi di assi aggiuntivi.
|
|
