Introduzione

Questa pagina spiega come creare una ganascia esterna che verrà montata su un MANDRINO per macchina di tornitura.

(blue star) Guarda un video in fondo alla pagina: Clicca qui


Il processo di creazione per utensili, Componente, macchina, ecc. è diventato più fluido con il sistema interattivo di assi.

  • La freccia - inverte l'Orientamento dell'asse selezionato

  • La lettera - consente il riposizionamento dell'asse selezionato in una direzione diversa

  • L' Origine - consente di riposizionare il Sistema di assi in un'altra Origine.

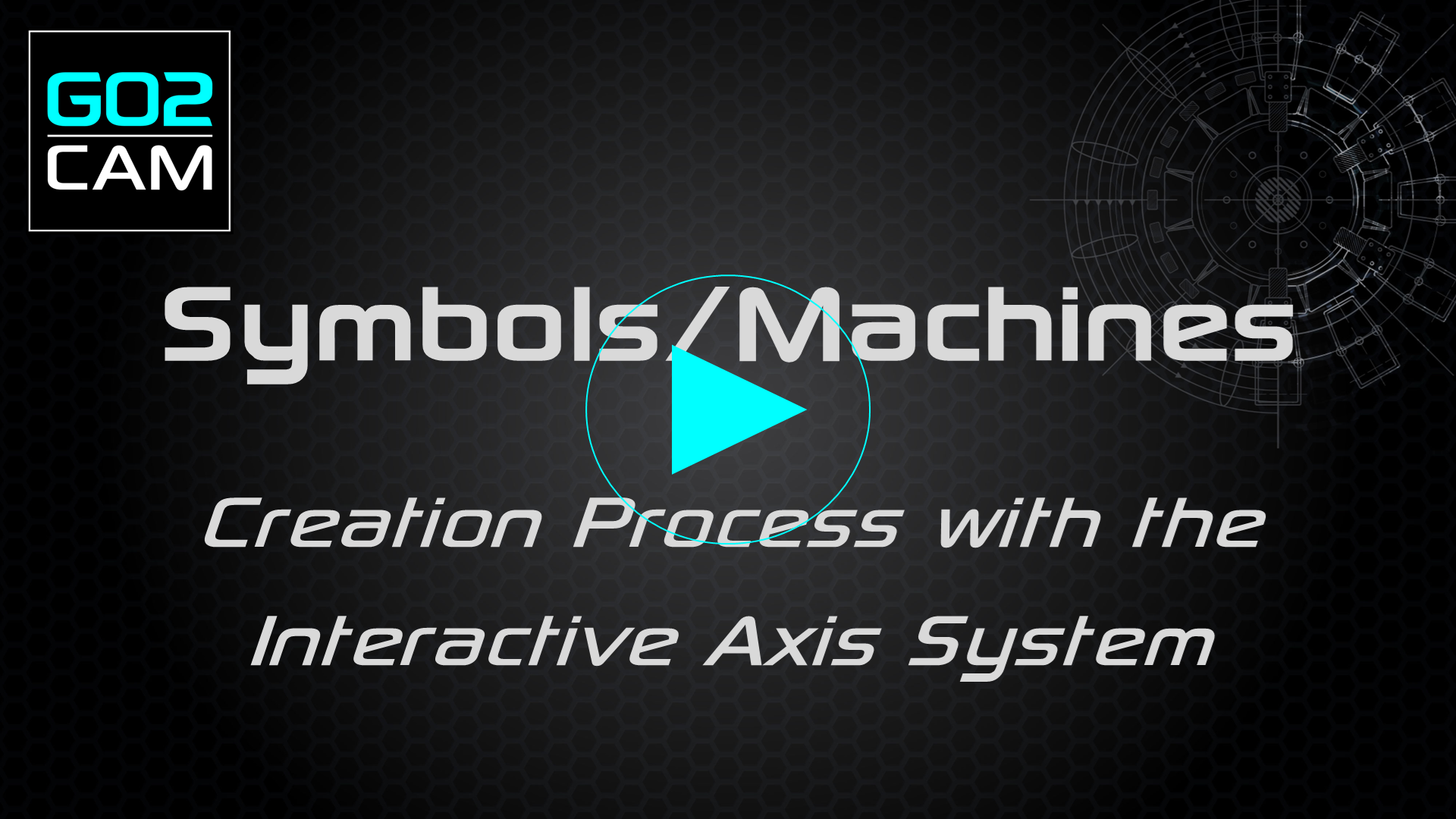

(blue star) Guarda un video sul processo di creazione.

Help  - Symbols Creation with Interactive axes-20250218-061726.png

Creazione di ganascia

Seleziona il modulo “Morsetto / Portautensili” nella Homepage.

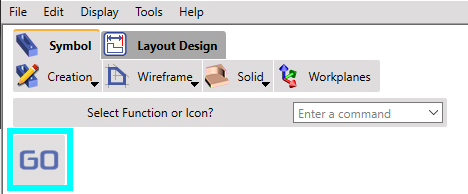

Fare clic sul pulsante GO


Seleziona il file da importare


Seleziona l'opzione di importazione da applicare al solido.

Fare clic su "Applica"

Solid import.png

Fare clic sulla scheda "Creazione", quindi sul menu "Mandrini e morse"

Creation of chuck and jaws.PNG

Fare clic sul comando per creare Sistema di assi

Seleziona l'Utensile per definire la posizione del Sistema di assi

Position of system of axis.PNG

Definisci il Sistema di assi 0.

L' Origine del Sistema di assi definisce la faccia che corrisponderà al Sistema di assi 1 del MANDRINO.

Gli assi X e Z devono essere definiti in modo che corrispondano agli assi X e Z del Sistema di assi 1 del MANDRINO.

reference 0 copy-20240313-112104.png

Esegui lo stesso comando per creare il Sistema di assi 1.

La posizione dell'Origine definirà la posizione di serraggio. Ciò significa che il retro del Grezzo sarà in questa posizione se lo Spessore delle battute è impostato su 0.

L'asse Y deve essere allineato con l'asse Y del Sistema di assi 0.

L'asse Z definisce la direzione del serraggio. Ciò significa che deve essere nella direzione del Grezzo.

Reference 1.png

Salva il file nella cartella dei Componente dell'utente per l'uso in GO2cam.

save as.png

Punti chiave

  • L' Origine del Sistema di assi 0 definisce la posizione Z della ganascia sul Sistema di assi 1 del MANDRINO.

  • Gli assi X e Z dell'asse del Sistema 0 si allineeranno con gli assi X e Z dell'asse del Sistema 1 del MANDRINO.

  • L'asse del Sistema 1 definisce la posizione di serraggio per il Grezzo. L'asse Y deve corrispondere all'asse Y dell'asse del Sistema 0. L'asse Z indica la direzione di serraggio, opposta all'asse X dell'asse del Sistema 1 per il serraggio esterno e allineata nella stessa direzione per il serraggio interno.

  • Il punto di Origine dell'asse del Sistema definisce la posizione Z per il Grezzo. Se lo Spessore delle battute è impostato su 0, il retro del Grezzo si allinea con l'Origine.

È possibile definire più punti di serraggio su una ganascia se sono necessarie più posizioni di serraggio. Per fare ciò, crea Sistemi di assi aggiuntivi sulla ganascia.

CHUCK JAWS AND WORKPIECES-20240313-113835.png


(blue star) Guarda un video sulle ganasce:
