Introduzione
Questa pagina spiega come creare una morsa a due ganasce mobili simmetriche per una fresatrice.
|
|
|
Il processo di creazione di utensili, simboli, macchine, ecc. è diventato più fluido con il sistema di assi interattivo.
|
|
Creazione di una morsa simmetrica
|
Selezionare il modulo "Bloccaggio / Portautensili" nella Homepage. |
|
|
Fare clic sul pulsante GO |
|
|

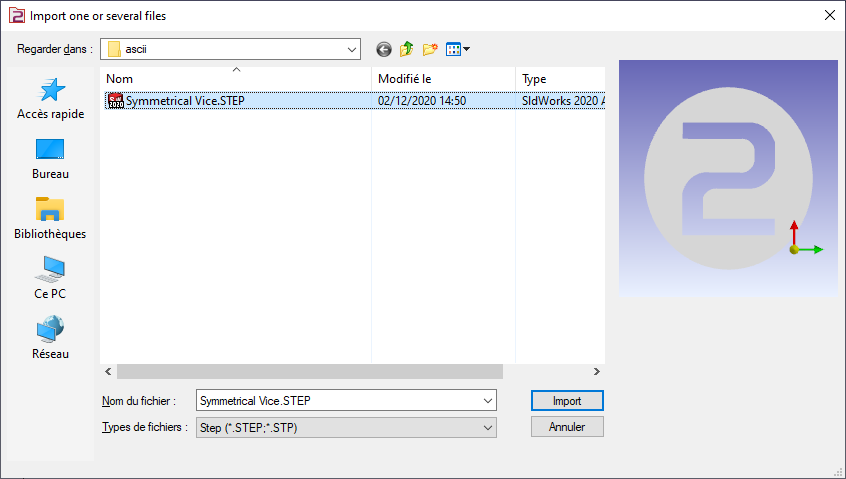

Selezionare il file da importare |
|
|
Scegliere l'opzione di importazione da applicare al solido. Fare clic su "Applica" |
|
|
Fare clic sulla scheda "Creazione", quindi sul menu "Staffe e morse" |
|
|
Fare clic sul comando per creare il sistema di assi |
|
|
Selezionare l'utensile per definire la posizione del sistema di assi |
|
|
Definire il sistema di assi 0.

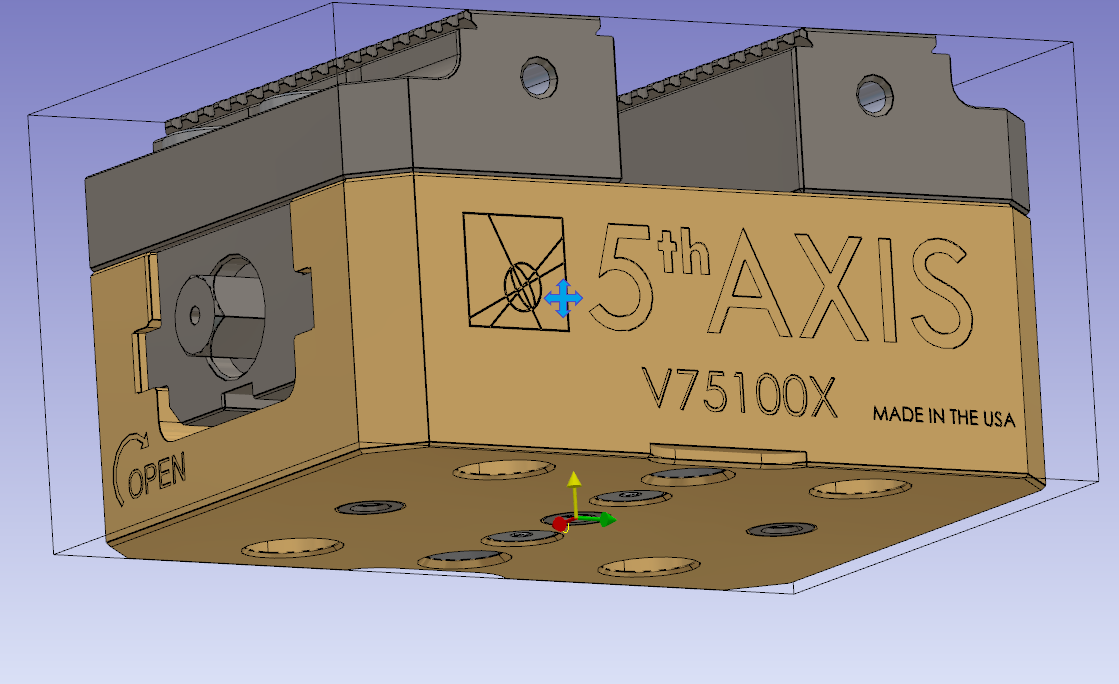

Fare clic sulla faccia inferiore e convalidare.

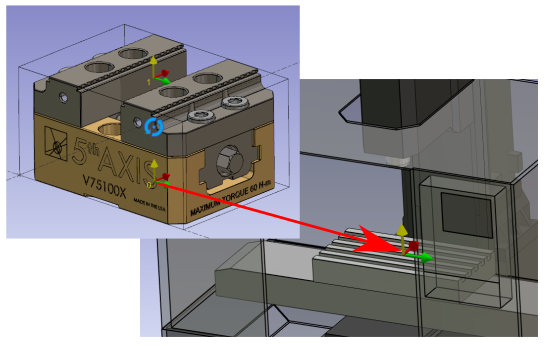

Il sistema di assi corrisponderà al sistema di assi, del supporto di montaggio del pezzo, dove verrà montata la morsa.
|
|
|
Eseguire lo stesso comando per creare il sistema di assi 1.

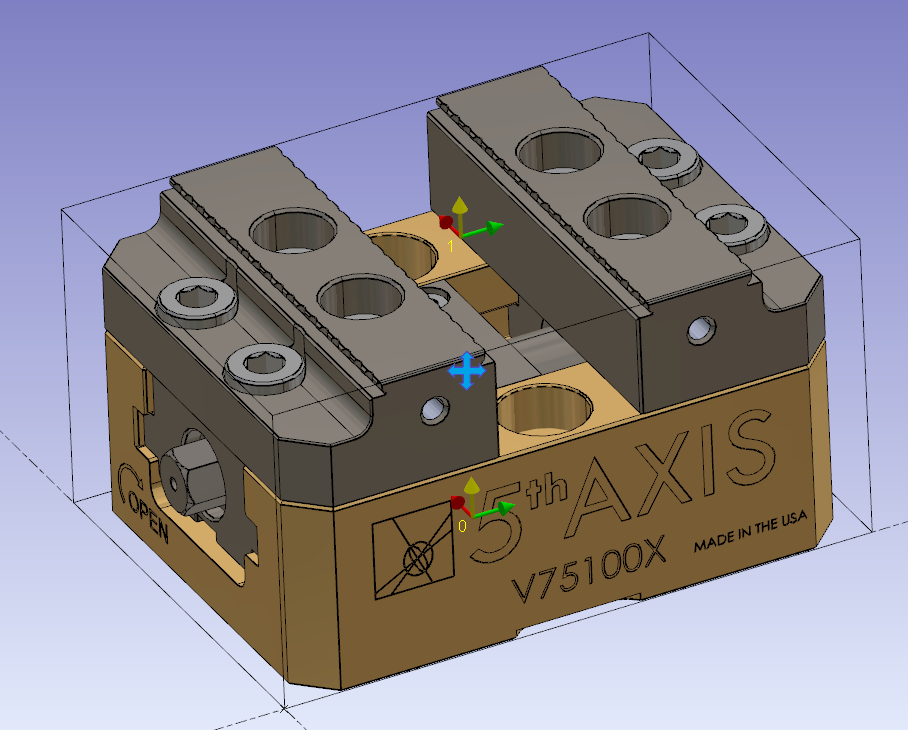

Il sistema di assi 1 sarà il punto che è possibile guidare quando si imposta la posizione della morsa sul pezzo. Per una morsa simmetrica, dovrebbe essere centrata tra le due ganasce.
Nota: Per l'altezza dell'asse, utilizzare l'altitudine Z e selezionare la parte più alta della morsa. |
|
|
Fare clic sullo strumento vettori componente. |
|
|

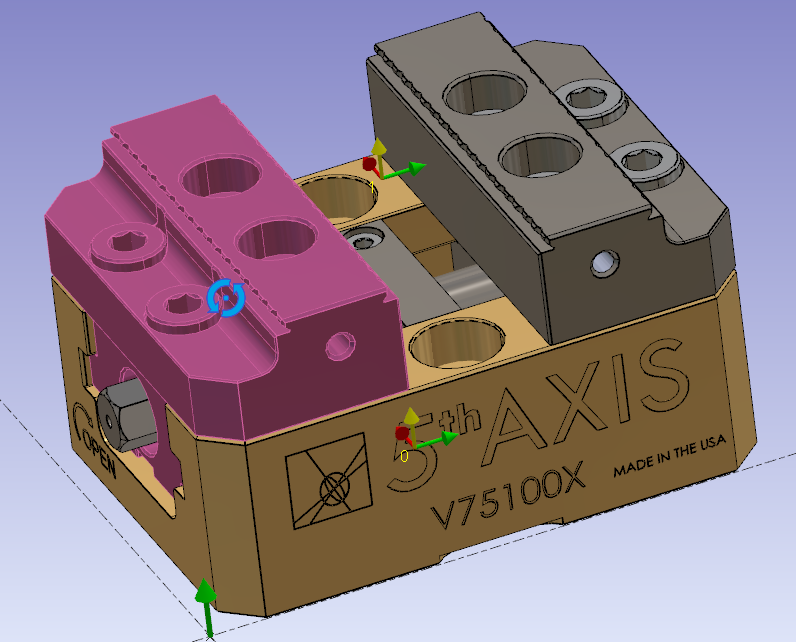

Selezionare la prima ganascia come elemento mobile. |
|
|

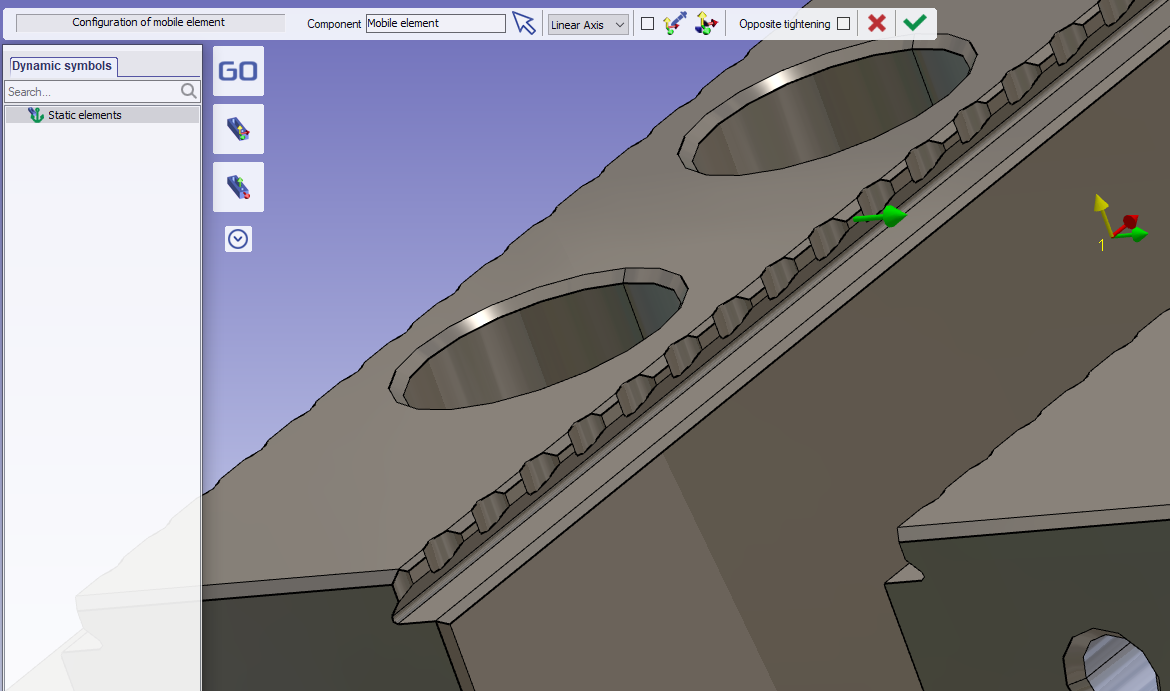

Quindi fare clic sullo strumento per creare la direzione di movimento. |
|
|

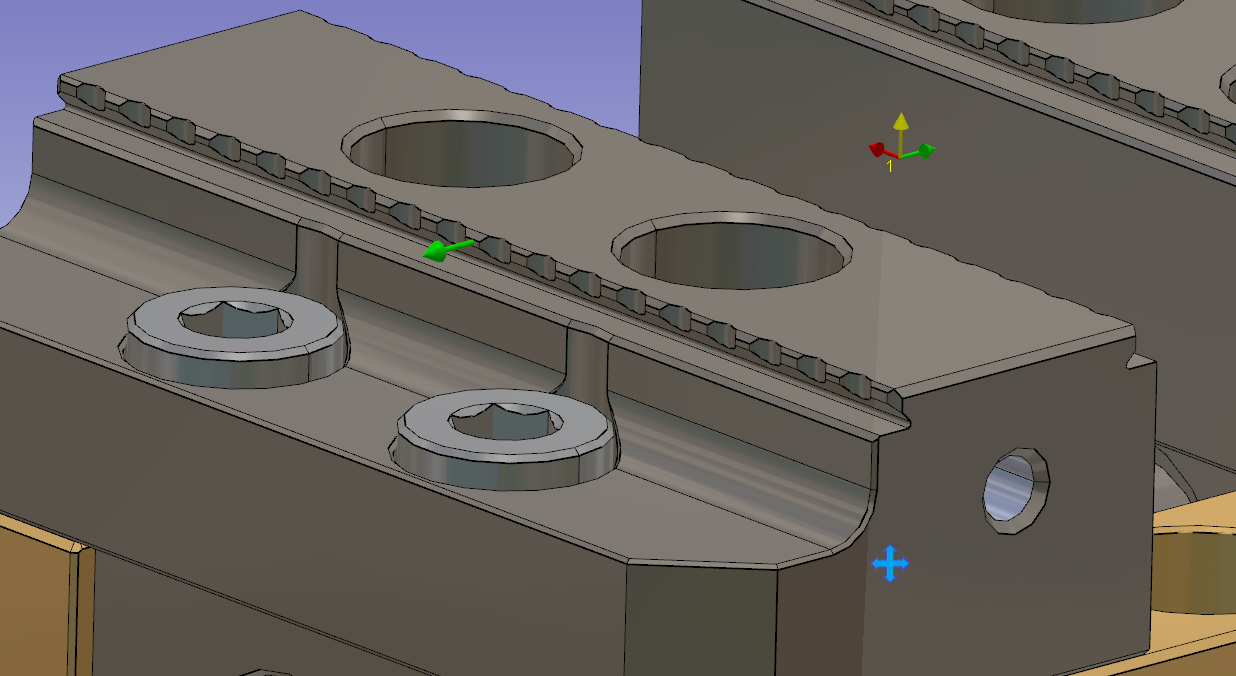

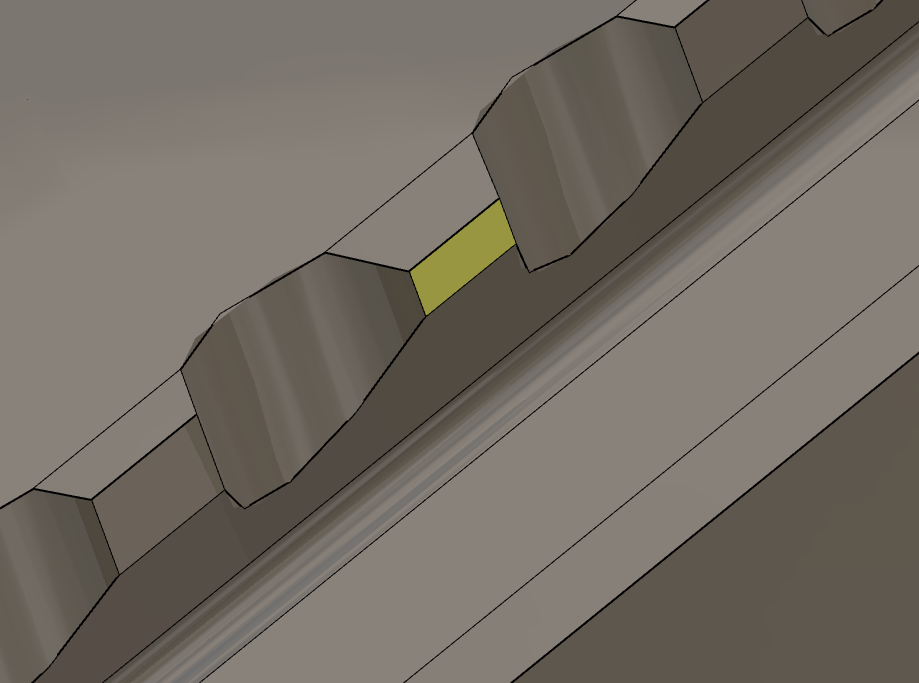

Fare clic sulla faccia della ganascia mobile. |
|
|
Convalidare la creazione dell'elemento mobile. |
|
|
Eseguire la stessa operazione per la seconda ganascia. |
|
|

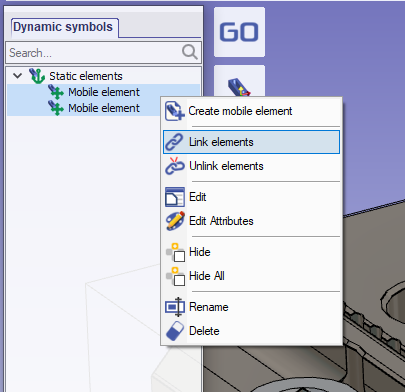

Per sincronizzare il movimento delle due ganasce, selezionarle entrambe sull'albero di sinistra. Fare clic con il pulsante destro del mouse per visualizzare il menu a comparsa, quindi "Associa elementi".
Gli elementi collegati si sposteranno con la stessa distanza nella direzione definita su di essi. |
|
|

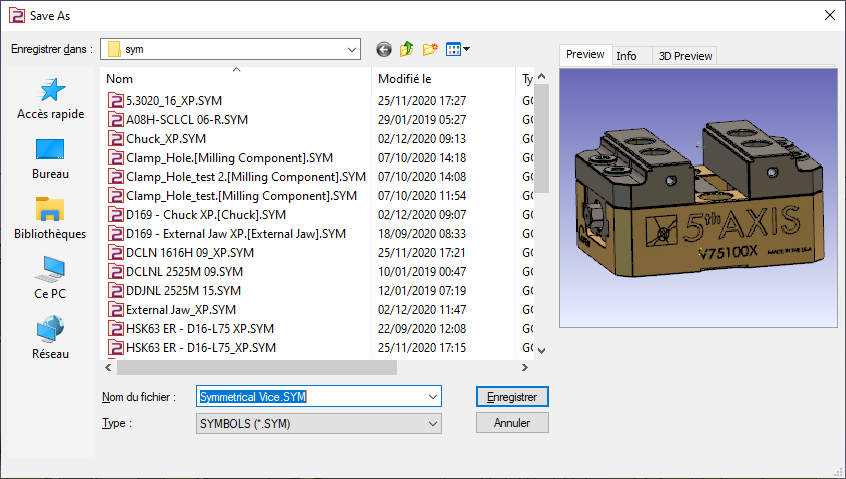

Salvare il file nella cartella dei simboli per utilizzarlo in GO2cam. |
|
Informazioni complementari
Questo tipo di morsa offre la possibilità di invertire la ganascia e avere un'altra posizione di serraggio.
È possibile configurarla nello stesso simbolo. Per fare ciò, seguire i passaggi successivi.
|
Aprire la morsa precedente |
|
|

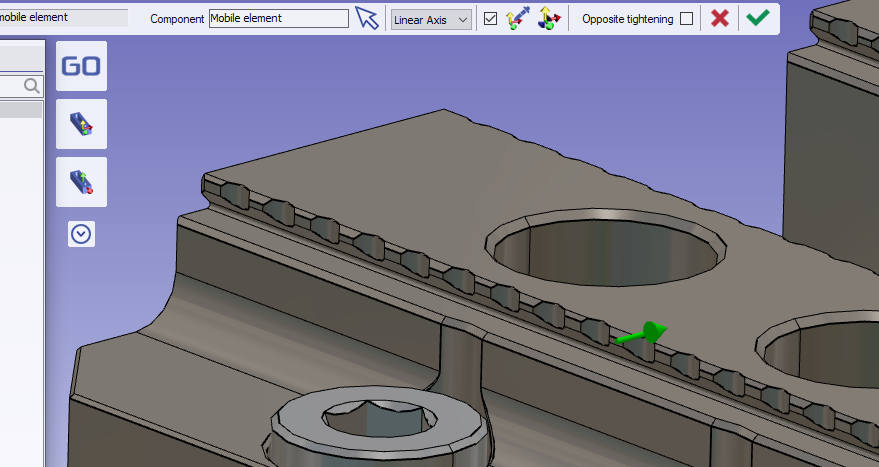

Add mobile element without solid.
|
|
|

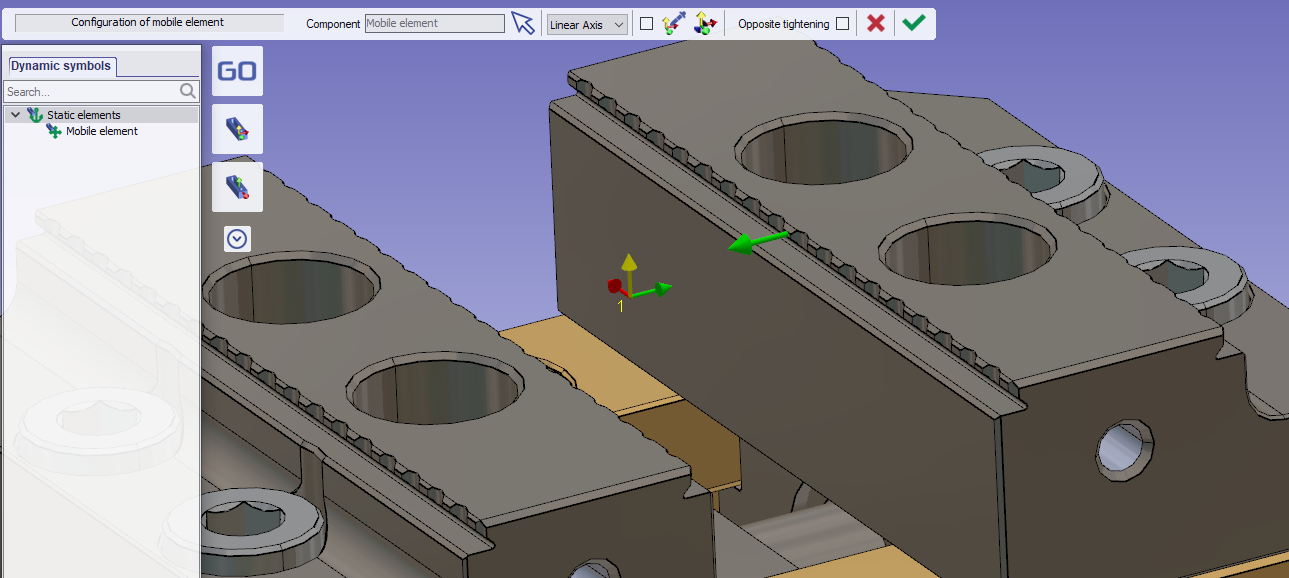

Invertire la direzione del vettore per impostare il movimento opposto alla faccia selezionata. |
|
|

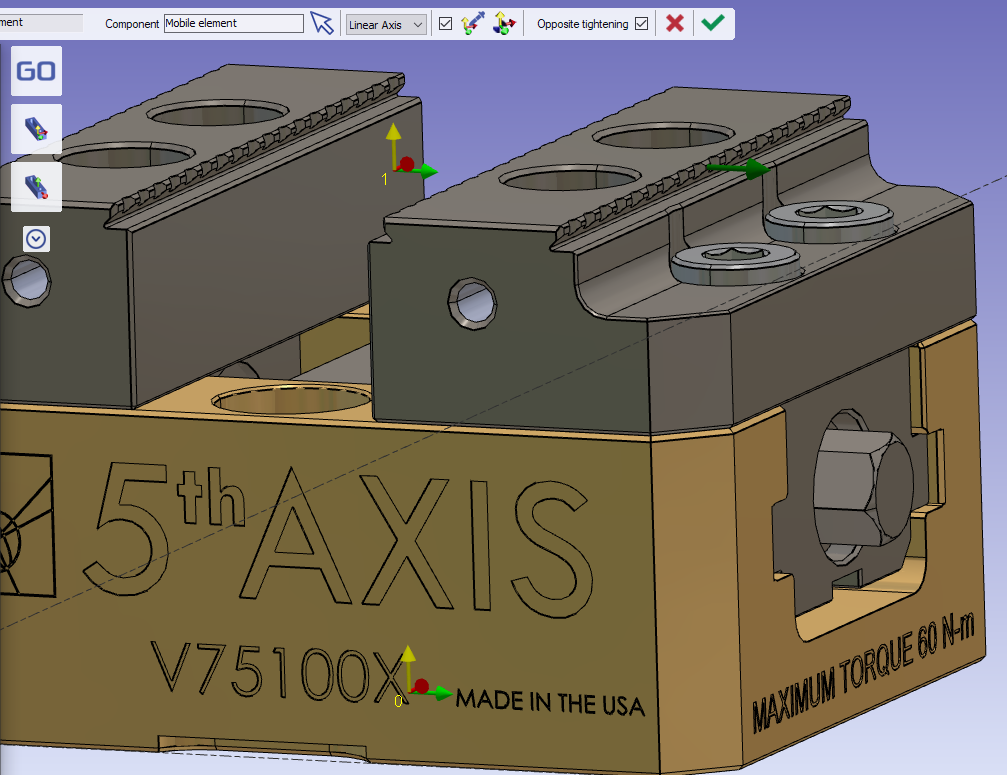

Selezionare l'opzione "Serraggio opposto" per invertire la visualizzazione del vettore.
Il colore del vettore cambia e la visualizzazione viene invertita.
Quindi convalidare il nuovo elemento mobile. |
|
|

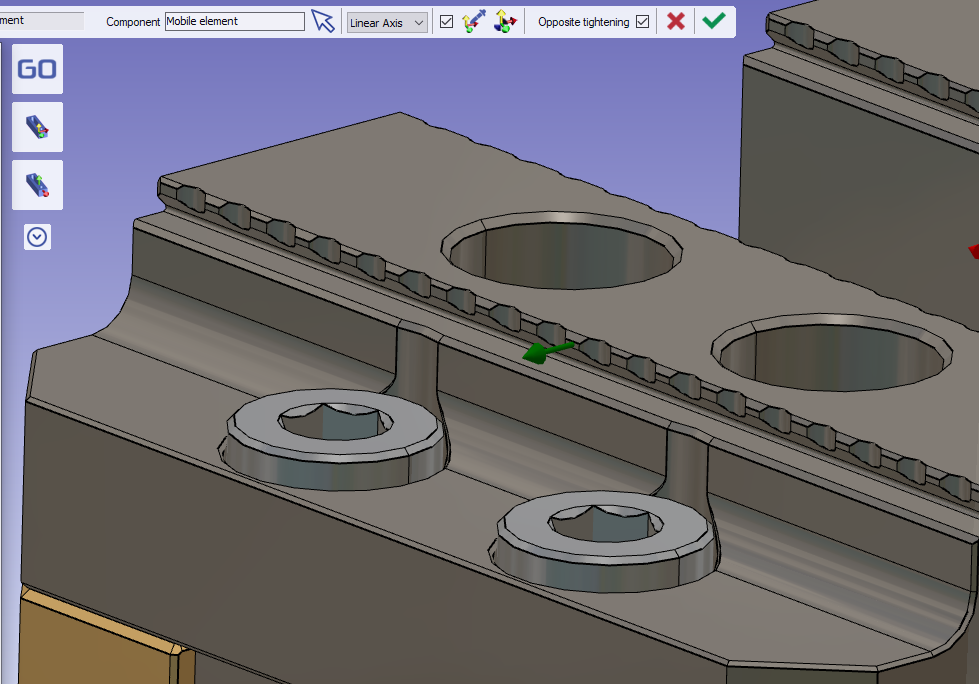

Fare lo stesso per l'altro lato. |
|
|

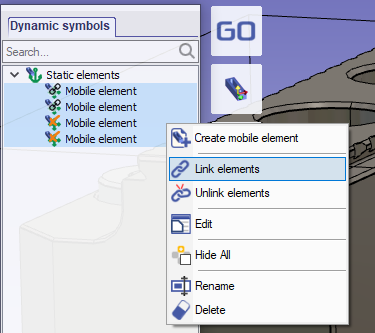

Collegare i quattro elementi mobili tra loro. |
|
|
Salvare il simbolo |
|
|

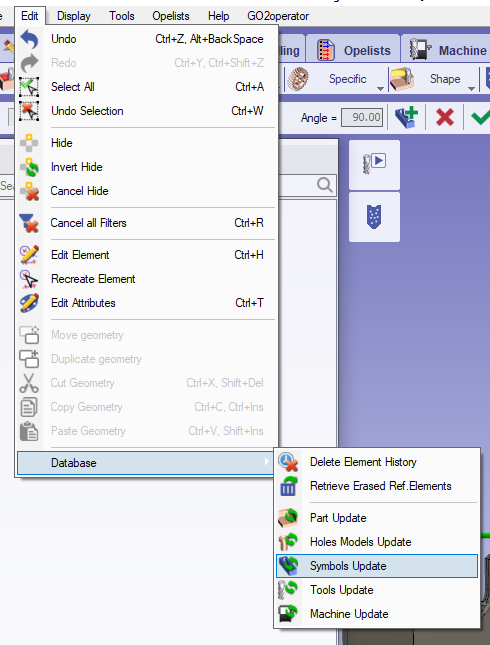

Importante: Se si desidera provarlo in un progetto che utilizza già la prima versione del simbolo, pensare di aggiornare il database dei simboli. |
|
Punti chiave
-
Il sistema di assi 0 verrà montato sul supporto di montaggio del pezzo della macchina.
-
Il sistema di assi 1 verrà utilizzato per posizionare la morsa sul grezzo.
-
Avrà due elementi mobili.
-
Gli elementi mobili devono essere collegati per muoversi insieme.
È possibile definire più di un sistema di assi per posizionare la morsa sul grezzo. Per fare ciò, aggiungere un sistema di assi.
|
|
