Introduzione
Questa pagina spiega come creare un portautensile di tornitura singolo.
|
|
|
Il processo di creazione di utensili, simboli, macchine, ecc. è diventato più fluido con il sistema interattivo di assi.
|
|
Creazione di un portautensile di tornitura
L'esempio è fatto per un portautensile sinistro. Troverete la differenza tra portautensile destro e sinistro nel capitolo ‘Differenza tra portautensile per portautensile destro o sinistro’ sotto.
|
Selezionare il modulo “Bloccaggio / Portautensili” nella Homepage.
|
|
|
Fare clic sul pulsante GO |
|
|

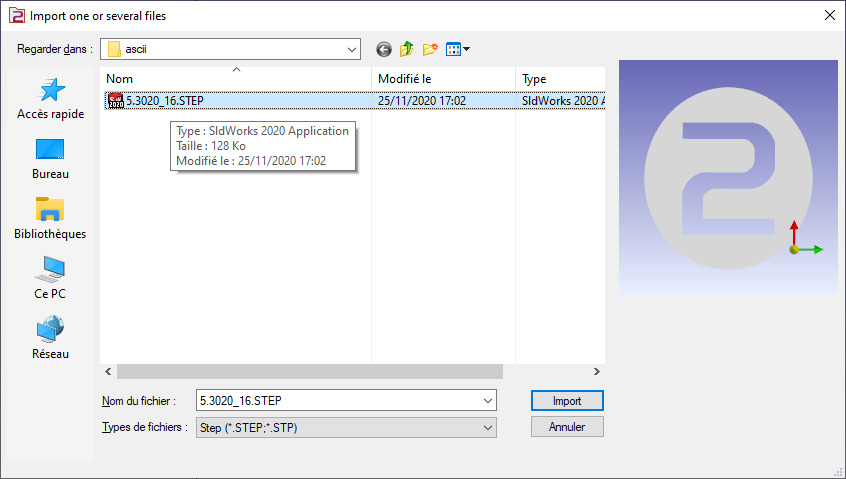

Selezionare il file da importare |
|
|
Scegliere l'opzione di importazione che si desidera applicare sul solido. Fare clic su “Applica”
Nota: È anche possibile importare il sistema di assi dai file CAD solidi attivando le opzioni 'Importazione Wireframe'. Questo è molto utile per creare supporti importando file STEP da database Sandvik, Iscar, ecc. Consente di recuperare i sistemi di assi per la posizione dell'inserto, ad esempio come mostrato per l'utensile di tornitura nell'immagine a destra. |
|
|
|
|
Fare clic sulla scheda “Creazione”, quindi sul menu “Portautensili” |
|
|
Fare clic sul comando per creare il sistema di assi |
|
|
Selezionare l'utensile per definire la posizione del sistema di assi |
|
|

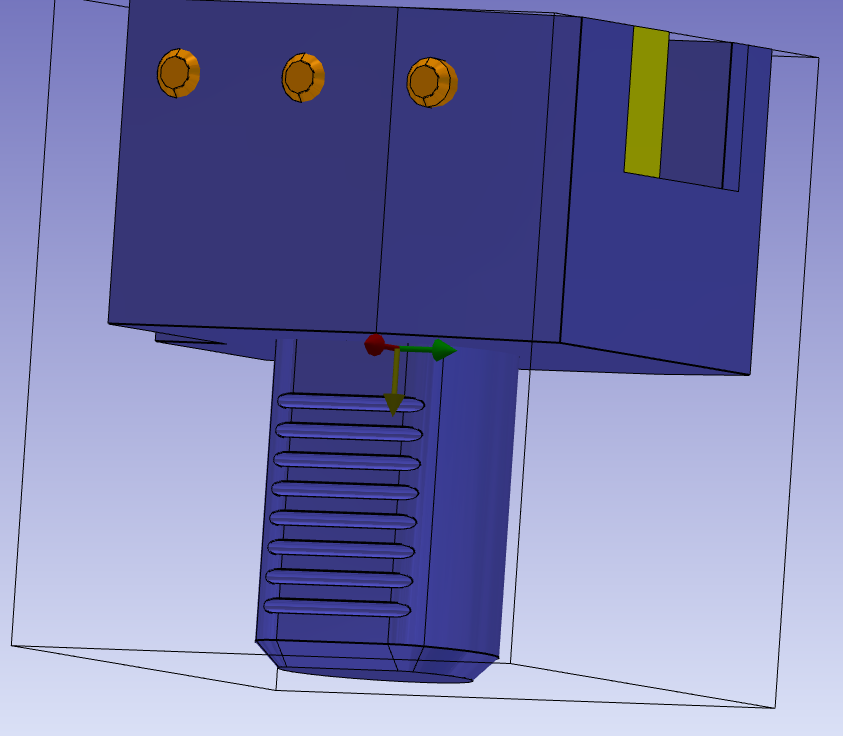

Selezionare le facce per orientare gli assi Z e X e il punto per definire il sistema di assi. Il sistema di assi di riferimento 0 definisce il punto che verrà montato sull'elemento precedente. L'elemento precedente può essere un supporto utensile o un altro componente del portautensile. È possibile selezionare il centro del cerchio con il tasto giù “CTRL + MAIUSC”, quindi fare clic sul bordo dell'arco. Selezionare il comando “cambio di direzione” per cambiare la direzione Z. |
|
|
Eseguire lo stesso comando per creare il sistema di assi 1. Sarà la posizione di montaggio per l'utensile o l'elemento successivo. Tuttavia, per il cambio di direzione Z fare clic sulla selezione dell'asse di inserimento e selezionare la linea mostrata dalla freccia rossa. Quindi posizionare l'asse nel punto corretto utilizzando l'icona del comando di selezione dell'origine. |
|
|
Salvare il file nella cartella dei simboli per utilizzarlo in GO2cam. |
|
Differenza tra portautensile per inserto destro o sinistro
La differenza è solo per la posizione del sistema di assi 1.
|

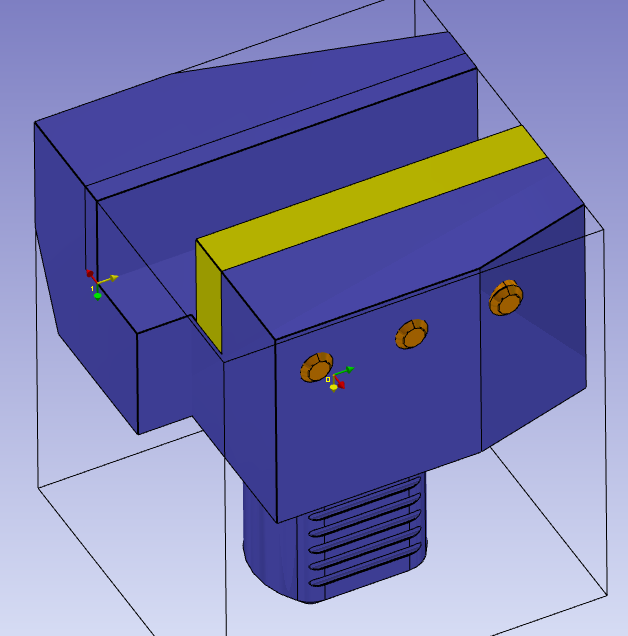

Portautensile per inserto sinistro |
|
|

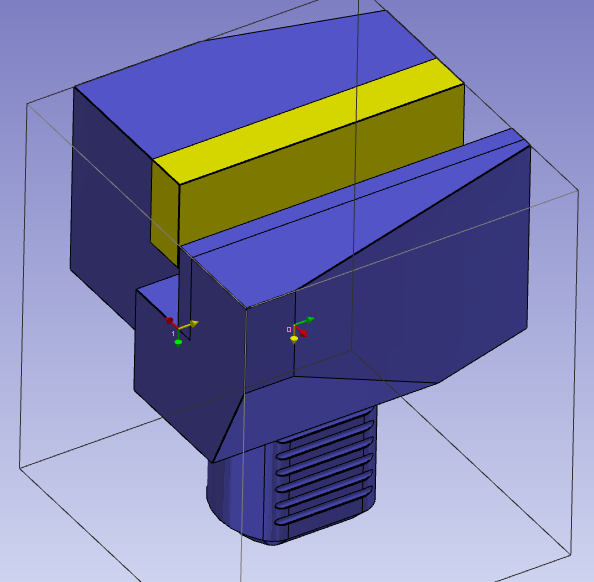

Portautensile per inserto destro |
|
Punti chiave
-

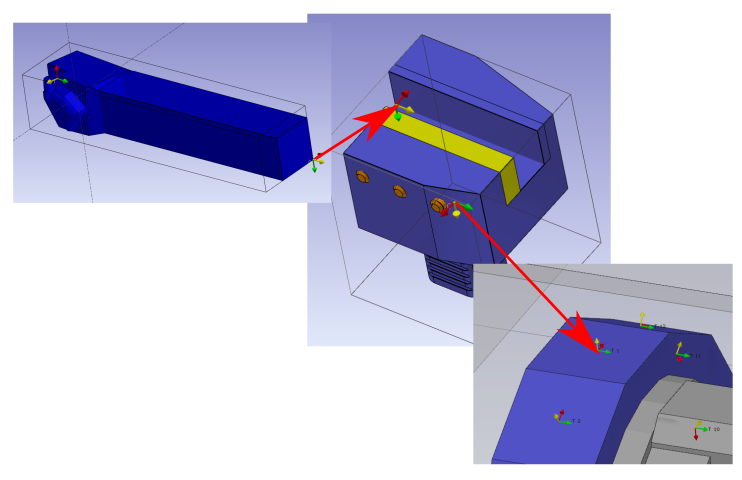

Il sistema di assi 0 è il punto di montaggio sulla torretta o sul portautensile. Il sistema di assi 0 è conforme al sistema di assi di un altro portautensile.
-

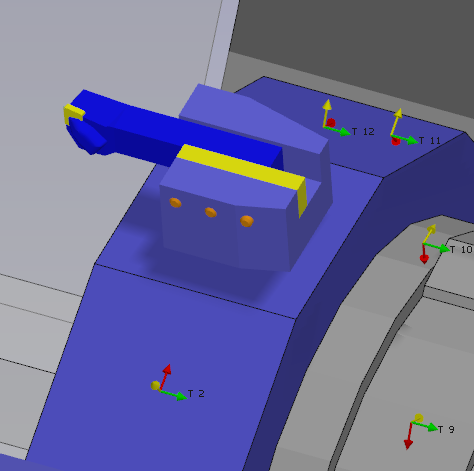

Se il supporto è montato su un supporto utensile su una macchina, il sistema di assi 0 è simmetrico rispetto al supporto utensile.
-
Il sistema di assi 1 è il punto in cui verrà montato il solido successivo. È conforme al sistema di assi dell'elemento successivo.
|
|
