Introduzione
Questo video mostrerà come creare l'inserto di un utensile per la lavorazione di filettatura.
|
|
|
Il processo di creazione di utensili, simboli, macchine, ecc. è diventato più fluido con il sistema interattivo di assi.
|
|
Regola generale per il posizionamento del sistema di assi
Fase 1:
|
Definire l'asse Z normale alla superficie. |
Fase 2:
|
Ruotare l'asse X puntando verso il corpo del portautensile. |
Fase 3:
|
Posizionare il sistema di assi. |
Abbiamo 3 tipi di casi.
|
1. |
|
Supporto con un cilindro sporgente (simmetrico). |
|
2. |
|
Utilizzo della direzione Z della faccia dell'inserto e dell'origine di posizionamento. |
|
3. |
|
Utilizzo del cerchio wireframe inscritto dall'inserto per posizionare il sistema di assi. |
Creazione di un portautensile di tornitura
|
Selezionare il modulo "Bloccaggio / Portautensili" nella Homepage.
|
|
|
Fare clic sul pulsante GO |
|
|
Selezionare il file da importare |
|
|
Scegliere l'opzione di importazione che si desidera applicare sul solido. Fare clic su "Applica"
Nota: È inoltre possibile importare il sistema di assi dai file CAD solidi attivando le opzioni 'Importazione wireframe'. Questo è molto utile per creare supporti importando file STEP da database Sandvik, Iscar, ecc. Consente di recuperare i sistemi di assi per la posizione dell'inserto, ad esempio come mostrato per l'utensile di tornitura nell'immagine a destra. |
|
|
|
|
Fare clic sulla scheda "Creazione", quindi sul menu "Portautensili" |
|
|
Fare clic sul comando per creare il sistema di assi |
|
|
Selezionare l'utensile per definire la posizione del sistema di assi |
|
|
Selezionare la superficie/punto che sarà il punto di origine del sistema di assi. Il sistema di assi di riferimento 0 definisce il punto che verrà montato sull'elemento precedente. L'elemento precedente può essere un supporto per utensili o un altro componente del portautensile. Esistono due metodi per aggiungere il sistema di assi: Selezionare la superficie superiore dell'utensile come mostrato con la freccia rossa. Assicurarsi di ingrandire quando si seleziona la faccia. |
|
|
Nascondere il corpo del portautensile.
|
|
|
Utilizzare la creazione di cerchi per disegnare un wireframe di un cerchio a 3 punti sulla faccia interna (la faccia che tocca il corpo del portautensile) dell'inserto. |
|
|
Mostrare il corpo del portautensile ed eliminare l'inserto. |
|
|
Selezionare di nuovo il comando per creare il sistema di assi |
|
|
Utilizzare il comando 'Selezione di un asse di inserimento' per selezionare la faccia interna per posizionare l'asse z normale ad essa.
|
|
|
Utilizzare la 'Selezione di un asse di riferimento' per orientare l'asse X come mostrato.
|
|
|
Utilizzando il tasto CTRL + Maiusc per posizionare il sistema di assi nel mezzo del cerchio disegnato tramite il comando 'Selezione dell'origine'.
|
|
|

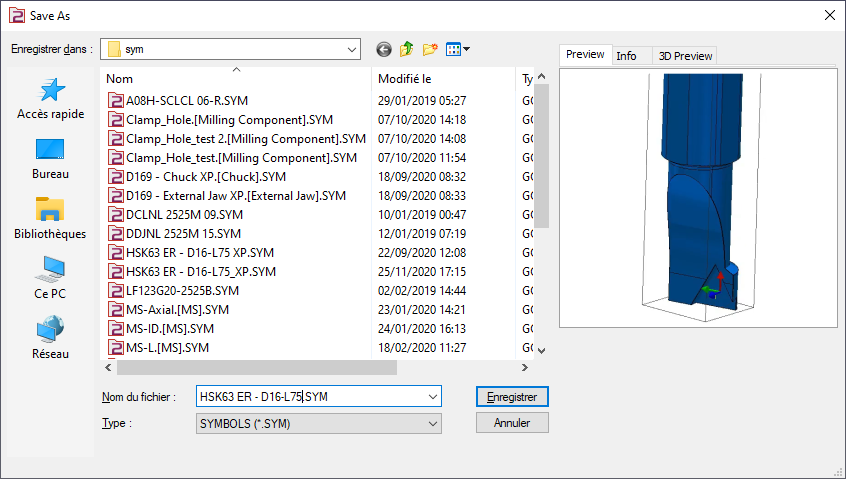

Salvare il file nella cartella dei simboli per utilizzarlo in GO2cam. |
|
|
|
