Introduzione
L'obiettivo di questa pagina è spiegare come creare un porta inserto per tornitura.
|
|
|
Il processo di creazione per utensili, simboli, macchine, ecc. è diventato più fluido con il sistema interattivo di assi.
|
|
Creazione del porta inserto per tornitura
Le spiegazioni sono fornite per un porta utensile con inserto sinistro. I passaggi per creare un porta utensile con inserto destro sono gli stessi. Ci sono esempi di entrambi in "Differenza tra porta inserto destro e sinistro" in questa pagina.
|
Seleziona il modulo "Morsetto / Portautensili" nella Homepage.
|
|
|
Fare clic sul pulsante GO |
|
|

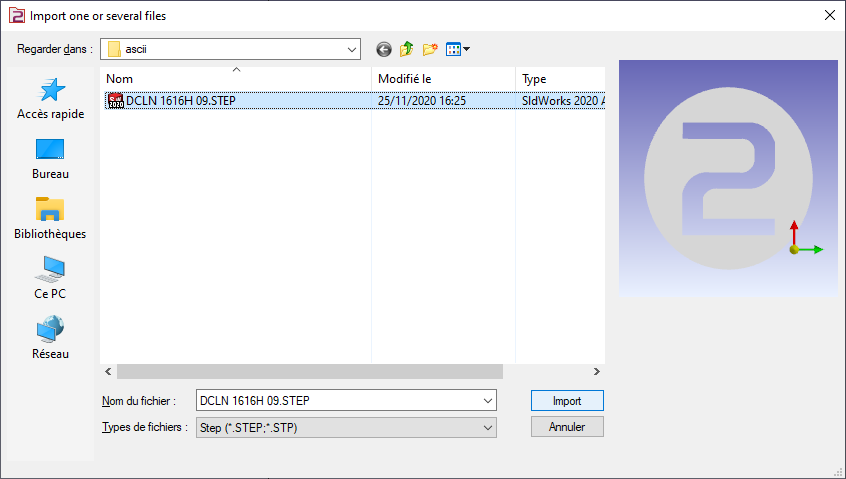

Seleziona il file da importare |
|
|
Seleziona l'opzione di importazione da applicare al solido. Fare clic su "Applica"
Il sistema di assi può anche essere importato da file CAD solidi attivando l'opzione Importazione Wireframe . Questa funzione è particolarmente utile per creare portautensili importando file STEP da database come Sandvik o Iscar. Consente il recupero dei sistemi di assi per il posizionamento degli inserti, come illustrato per l'utensile di tornitura nell'immagine a destra. |
|
|
|
|
Fare clic sulla scheda "Creazione", quindi sul menu "Portautensili" |
|
|
Fare clic sul comando per creare il sistema di assi |
|
|
Seleziona l'utensile per definire la posizione del sistema di assi |
|
|

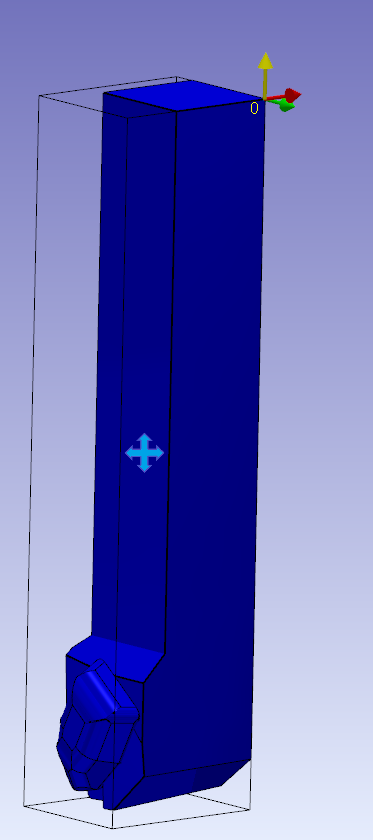

Seleziona le facce per orientare gli assi Z e X e il punto per definire il sistema di assi. Il sistema di assi con riferimento 0 definisce il punto che verrà montato sull'elemento precedente. Fare clic sull'icona di creazione dell'asse e posizionarla e selezionare il comando "cambio di direzione" per cambiare la direzione Z. L'elemento precedente può essere un mandrino o un altro componente del portautensile. |
|
|
Eseguire lo stesso comando per creare il sistema di assi 1. Sarà la posizione di montaggio per l'inserto. Fare attenzione a selezionare l'asse Z e l'asse X corretti e il centro dell'inserto. |
|
|

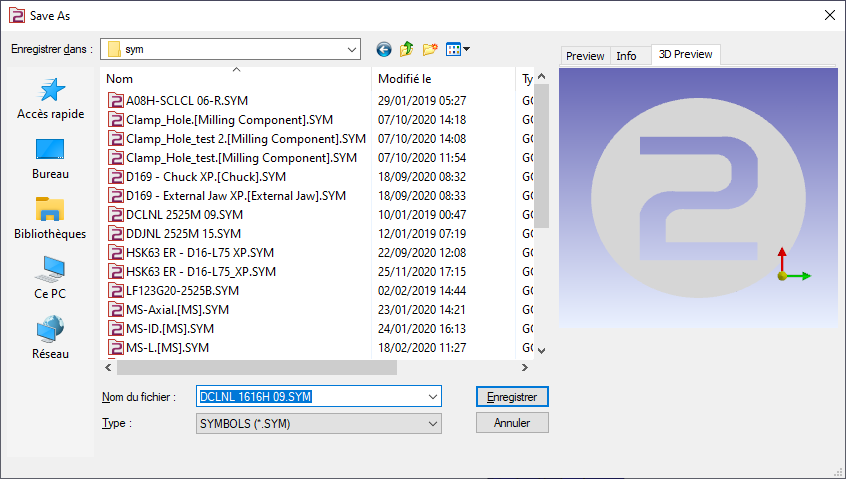

Salva il file nella cartella dei simboli dell'utente per l'uso in GO2cam. |
|
Informazioni sul porta inserto per mandrino di ripresa
-
Se si deve creare un porta inserto per un mandrino di ripresa, definirlo come un porta inserto per il mandrino principale.
-

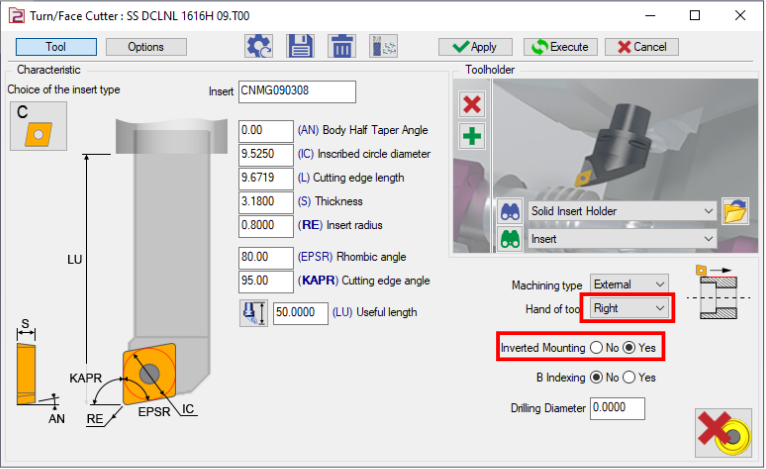

Quando lo si utilizza per creare un utensile, l'orientamento dell'utensile deve essere modificato nella configurazione a destra e il montaggio dell'inserto deve essere invertito.
Quando l'utensile è montato su un supporto utensile, ruoterà automaticamente di 180 gradi attorno al suo asse Z. Ciò si traduce nell'orientamento degli assi Z e X in direzioni opposte.
Differenza tra porta inserto destro e sinistro
In entrambi i casi il sistema di assi 0 si trova nell'angolo opposto del porta inserto.
L'asse Z è opposto all'inserto.
L'asse X è opposto alla direzione "normale" di taglio
|
Porta inserto sinistro |
|
|
Porta inserto destro |
|
Punti chiave
-

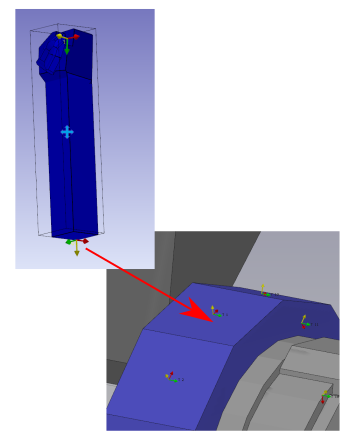

Il sistema di assi 0 è il punto di montaggio sulla torretta o sul porta utensile. Il sistema di assi 0 è in accordo con l'asse del sistema del porta utensile. L'asse Z è sull'asse del porta inserto. L'asse X è opposto alla direzione normale di lavorazione.
-
Se l'utensile è montato sul supporto utensile sulla macchina, l'asse Z del sistema di assi 0 è invertito e l'asse X corrisponde agli assi del supporto utensile.
-

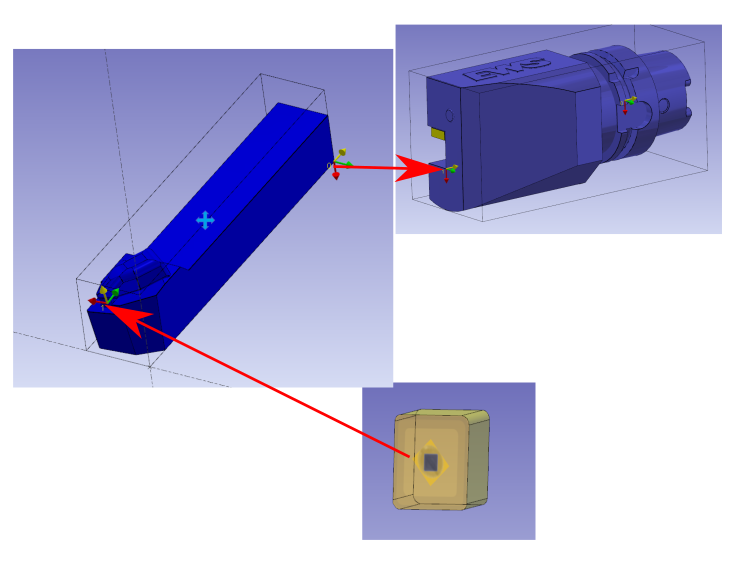

L'origine del sistema di assi 1 è il punto in cui verrà montato il centro dell'inserto. La Z del sistema è la normale della faccia in cui è montato l'inserto. L'asse X deve essere il più possibile orientato nella stessa direzione dell'asse Z del sistema di assi 0.
|
|
