Introduzione

Questa pagina spiega come creare un portautensile di fresatura singolo.

(blue star) È possibile guardare un video in fondo alla pagina: Clicca qui


Il processo di creazione di utensili, simboli, macchine, ecc. è diventato più fluido con il sistema interattivo di assi.

  • La freccia - inverte l'orientamento dell'asse selezionato

  • La lettera - consente il riposizionamento dell'asse selezionato in una direzione diversa

  • L'origine - consente di riposizionare il sistema di assi su un'altra origine.

Help - Symbols Creation with Interactive axes-20250218-061726.png

Creazione di un portautensile di fresatura

Selezionare il modulo "Bloccaggio / Portautensili" nella Homepage.

Fare clic sul pulsante GO

Selezionare il file da importare

Scegliere l'opzione di importazione da applicare al solido.

Fare clic su "Applica"

Nota: è anche possibile importare il sistema di assi dai file CAD solidi attivando le opzioni 'Importazione Wireframe'.

Questo è molto utile per creare supporti importando file STEP da database Sandvik, Iscar, ecc. Consente di recuperare i sistemi di assi per la posizione dell'inserto, ad esempio come mostrato per l'utensile di tornitura nell'immagine a destra.

Fare clic sulla scheda "Creazione", quindi sul menu "Portautensili"

Fare clic sul comando per creare il sistema di assi

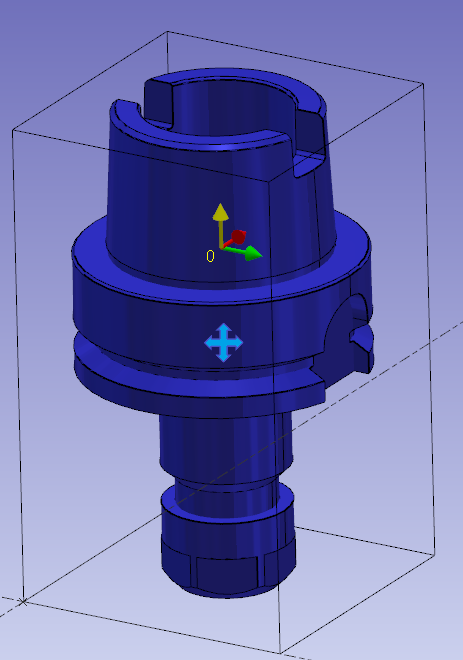

Selezionare l'utensile per definire la posizione del sistema di assi

Selezionare la superficie/punto che sarà il punto di origine del sistema di assi.

Il sistema di assi di riferimento 0 definisce il punto che verrà montato sull'elemento precedente.

L'elemento precedente può essere un supporto utensile o un altro componente del portautensile.

Esistono due metodi per aggiungere il sistema di assi:

Oppure possiamo utilizzare il tasto Ctrl + Maiusc per selezionare il profilo

Oppure

selezionare la superficie del portautensile come mostrato con la freccia rossa. Assicurarsi di ingrandire quando si seleziona la faccia.

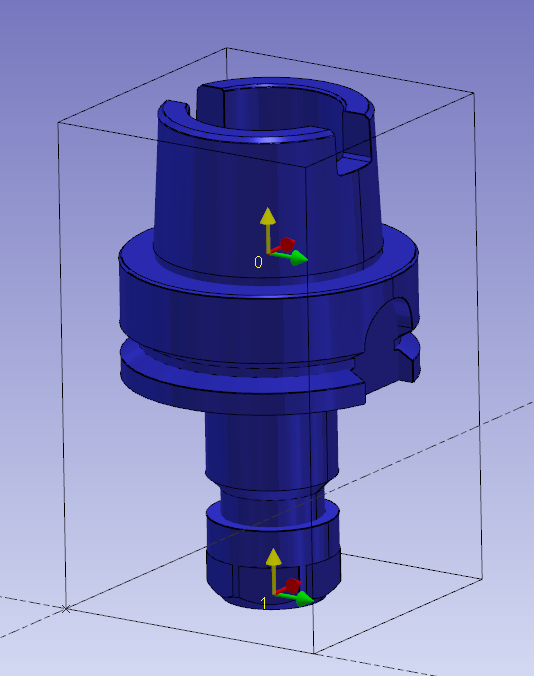

Eseguire lo stesso comando per creare il sistema di assi 1. Sarà la posizione di montaggio per l'utensile o l'elemento successivo.

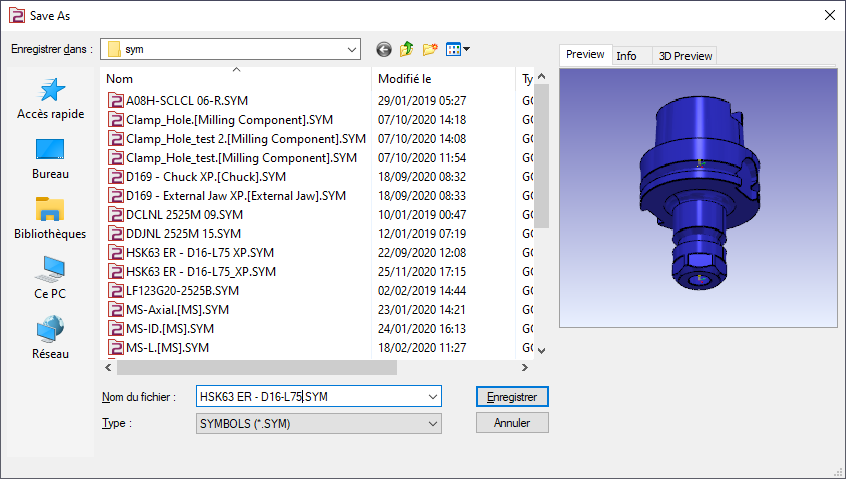

Salvare il file nella cartella dei simboli per utilizzarlo in GO2cam.

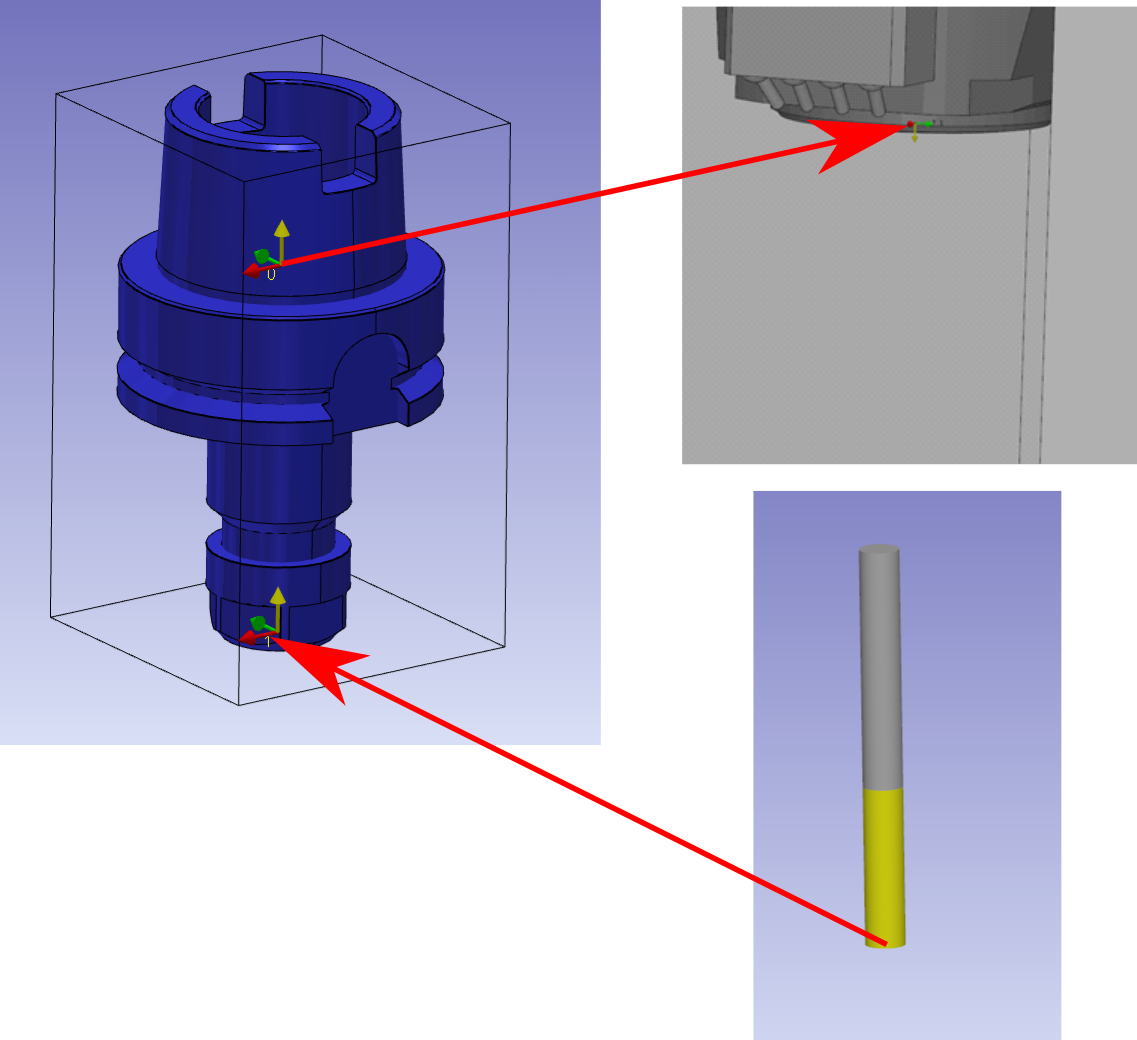

Punti chiave

  • Il sistema di assi 0 è il punto di montaggio sul mandrino.

  • Il sistema di assi 1 è il punto in cui è montata la punta dell'utensile.

  • L'asse Z dei due sistemi di assi è orientato nel mandrino.
