Presentation
|
GO2cam offre una funzionalità unica e potente, la tolleranza della geometria. Il principio è quello di creare un profilo e tollerarlo, senza modificare la forma originale. I profili da tollerare possono essere basati su qualsiasi tipo di geometria, 2D o solida, disegnata in GO2cam o importata da qualsiasi software CAD. |
Le tolleranze sono disponibili nella fresatura e anche in elettroerosione a filo .
I comandi di tolleranza hanno 2 scopi principali:
-
Rispettare la precisione necessaria: definizione di una tolleranza standard.
-
Modificare la topologia del pezzo: possibilità di spostare un elemento in base a un altro elemento, modificando il valore di distanza o angolo tra i 2 elementi.
L'esempio seguente introduce queste 2 funzionalità :
|

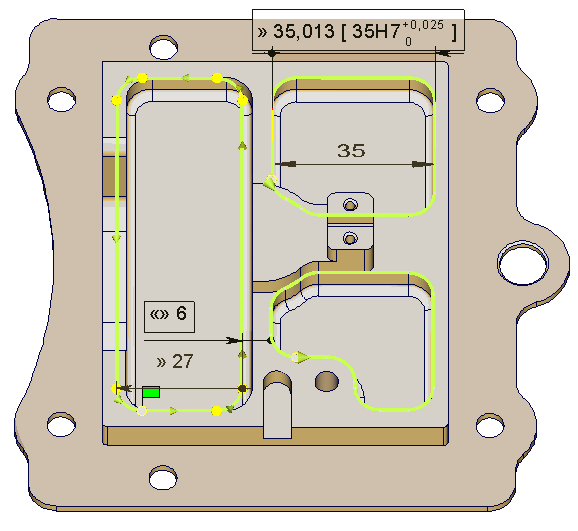

Precisione: La tasca nell'angolo in alto a destra è larga 35 mm. Questo è il valore trovato dal controllo. Il progetto precisa che la tolleranza generale è H7. Grazie alla tolleranza, è possibile applicare questo valore alla dimensione e scegliere di lavorare il valore medio. In questo caso, questo è il valore 35,0125 mm. Topologia: La parete tra le tasche è di 6 mm in realtà (letta sul progetto). Nel modello, il valore è di 5 mm. È possibile correggere questo errore nel menu di tolleranza. L'intera tasca viene spostata, la sua larghezza (27) non viene modificata. |
|
Elenco dei comandi
|
Definizione dei profili |
|
Tolleranza lineare |
|
Tolleranza angolare |
|
Tolleranza circolare |
|
Modifica |
|
Spostamento di una tolleranza |
|
Annullamento del profilo |
Punti chiave
Vogliamo concentrarci sulle potenti funzionalità delle tolleranze in GO2cam. Queste opzioni sono uniche ed esclusive sul mercato CAD/CAM!
Sappiamo tutti quanto sia difficile per gli uffici di progettazione e produzione comunicare bene tra loro. Dal punto di vista dei meccanici, i progettisti non sempre tengono conto dei vincoli di lavorazione!
Un caso tipico è la definizione delle tolleranze. GO2cam ti aiuterà a risolvere questo importante problema fornendo strumenti semplici e automatici per la tolleranza.
Recupero delle tolleranze CAD
|
Non è necessario definire nuovamente le tolleranze, pochi clic sono sufficienti e la lavorazione terrà conto delle tolleranze definite dal progettista! Il principio è abbastanza semplice: agisci come se volessi definire una nuova tolleranza. Prima, definisci il profilo, scegli il tipo di tolleranza (lineare, angolare o circolare), quindi fai clic sul tollerato elementi. Nel momento in cui si dovrebbe definire la tolleranza stessa, doppio clic sulla tolleranza CAD già definita sul progetto, i valori vengono recuperati direttamente da GO2cam! |
|
|
|
Rispetta le dimensioni
|
Uno dei maggiori problemi per un tecnico CAM quando importa un modello CAD, è che è obbligato a modificare molte geometrie che sono tolleranze. Il motivo è che i modelli CAD sono sempre progettati rispettando il valore nominale di una tolleranza! Prendiamo un esempio concreto: la tolleranza del foro di alesaggio della parte solida a destra è 25.4P6. La tolleranza inferiore è -0.031, la tolleranza superiore è -0.018. Di conseguenza, la geometria disegnata con il valore nominale 25.4 è semplicemente errata! È fuori tolleranza! Con GO2cam, puoi modificare facilmente la dimensione e scegliere di lavorarla in base al valore inferiore, superiore o medio! |
Lavorazione sul valore medio
|
Chi non ha mai ricevuto questa domanda: nel mio sistema CAD, posso disegnare al valore medio della mia tolleranza? La risposta è NO, ma GO2cam ti consente di lavorare la forma tenendo conto del valore di tolleranza medio! Nell'esempio seguente, facciamo la scelta di definire la dimensione al valore medio. Questo valore 7,55 sarà quello utilizzato per la lavorazione. |
|
|
|
|
Modifica della topologia
|

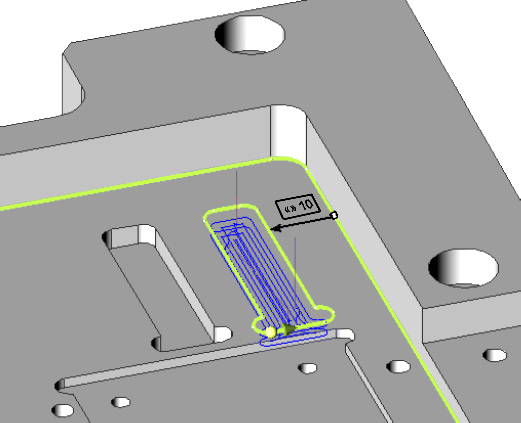

Il modulo di tolleranza consente anche di modificare la topologia di un pezzo se necessario. Una dimensione letta su un progetto CAD e il valore geometrico reale possono essere diversi. La tolleranza ti consentirà di rispettare la dimensione reale senza modificare la geometria, il che può essere difficile o forse impossibile. Ad esempio, puoi spostare un foro che è stato definito con il comando Riconoscimento solido. Definisci semplicemente una "tolleranza" tra un bordo della faccia e il foro e cambia la dimensione. Il foro viene spostato e verrà lavorato nella sua nuova posizione, senza modificare la geometria di per sé. |
|
Mantieni la cronologia
|
Le tolleranze vengono applicate sui profili, non direttamente sulla geometria. Ciò significa che non modifichiamo il modello CAD originale ricevuto dal reparto CAD o dal cliente. Il vantaggio è la possibilità di modificare il valore di tolleranza tutte le volte che è necessario. È possibile applicare la lavorazione e modificare la tolleranza dopo, la cronologia verrà mantenuta. |
|
